Лев Певзнер - История часов как технической системы. Использование законов развития технических систем для развития техники

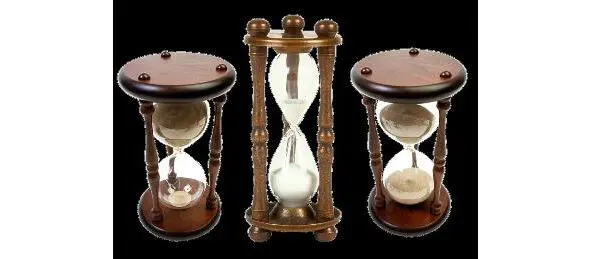

Илл. 10. Песочные часы

С тех пор, технология изготовления песочных часов не менялась, как и их конструкции в течении нескольких столетий. Однако, на этой системе очень хорошо видна закономерность захвата типоразмерного ряда . Часы делали рассчитанными на самое разное время, в зависимости от потребности. Обычно эти часы были рассчитаны на несколько минут, но бывали и часы, рассчитанные на 12 часов. Делали песочные часы, рассчитанные на другое время. Так, например, долгое время специализированные песочные часы применялись в морском деле – на кораблях применялись 4-х-часовые песочные часы для определения времени вахты и 30-секундные песочные часы, для определения скорости корабля (Илл. 11.).

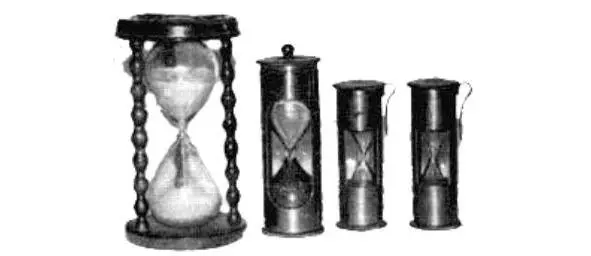

Илл. 11. Набор корабельных склянок (песочных часов) XVIII века

И хотя песочные часы были намного точнее, чем водяные или солнечные, их основным недостатком была недостаточная точность. И повысить точность в рамках данной концепции было невозможно. Для решения нужна была новая концепция часов.

S-кривая развития песочных часов закончилась с появлением более точных механических часов. Однако песочные часы остались в ряде зон, где их использование оказалось более удобным, а особая точность не нужна. Особенно интересно превышение таких часов в тех случаях, когда нужна наглядность. Часто у детских врачей при проведении процедур время показывают именно песочные часы, что очень нравится детям.

С развитием науки и техники появились новые возможности по созданию инструментов для измерения времени. Появились механические часы. Это уже четвертый принцип действия часов, четвертая S-кривая.

Все началось с гиревых часов, точнее с создания механизма генерации автоколебаний под действием силы тяжести.

(четвертое поколение приборов для измерения времени)

Нет доставерных данных о том, кто придумал механические часы. Но есть предположение, что идея создания механических часов принадлежит монаху Герберту из Ориллака, ставшему впоследствие римский папой Сильвестром II (950—1003).

Зато точно известно, что первые механические башенные часы были построены англичанами в Вестминстерском аббатстве в 1288 году. С тех пор началось победоносное шествие механических часов в Европе.

За счет какой энергии работают гиревые часы? Колебания в этих часах поддерживаются периодическим подталкиванием зубцов храпового колеса, соединенного с висящей гирей. Именно гиря и обеспечивает энергией автоколебательный процесс. Неизменный вес гири и обеспечивает стационарность процесса, а работа внешних сил груза компенсирует потери механической энергии на трение в системе (Илл. 12).

Илл. 12 Схема работы гиревых башенных часов

Сначала появился самый простой часовой механизм на механическом принципе. В нем было всего три зубчатых колеса. Этого оказалось достаточно, чтобы создать автоколебательный процесс, при котором работает однострелочный циферблат. В ТРИЗ такая минимально работоспособная система называется функциональный центр . Чтобы появилась минутная стрелка, понадобилось еще одно зубчатое колесо (в терминах ТРИЗ – это уже развертывание системы ). Впрочем, все это было намного позднее. А первые часы были без стрелок.

В то время религия играла большую роль в жизни людей. И большая часть общественной жизни проходила с ее участием. А главной потребностью у церкви в годы было своевременно собирать людей на службу и другие собрания. Именно поэтому проблема определения времени так волновала церковных деятелей. Именно поэтому первые часы стали устанавливать в церквях.

Сначала часы просто устанавливались в церквях, чтобы вовремя приглашать прихожан к службе. Но потом стали устанавливать на башнях, чтобы жители города могли следить за временем, и вовремя собираться на городские собрания. Но как информировать о времени людей которые не могуг видеть часы? Ведь стрелок с циферблатами еще не было.

И тогда часовщики вспомнили о ресурсе, который уже был в храмах – колоколе! Часы объединили с колоколом. Так появилась очень удобная би-система – часы на башне стали отбивать время так, что даже не глядя на башню человек мог слышать, сколько раз бьют часы, а значит узнать время.
