10. Соблюдайте зрительное равновесие сцены, правильно выбирая положение тяжелых предметов относительно легких.

11. Расположение и форма предметов должны быть естественными.

12. Импровизируйте! Иногда эксперимент со стандартными формами позволяет получить собственное композиционное решение.

Еще на этапе подготовки эскизов (сделать карандашом несколько набросков, безусловно, необходимо – это улучшает художественное видение и позволяет заранее проработать возможные варианты) нужно выбрать форму и положение сцены. Для увеличения глубины пространства потребуется панорамное изображение. Если на переднем плане расположены высокие объекты, сосредоточить внимание имеет смысл именно на них. Положение сцены должно быть таким, чтобы все ее объекты попадали в поле зрения наблюдателя.

Вначале необходимо дать несколько определений. За более подробными сведениями можно обратиться к справочной литературе. Согласно книге Л. Н. Макаровой «Перспектива» (М.: «Просвещение», 1989), прежде всего нужно правильно определить основные элементы сцены: главную точку, фокусное расстояние и линию горизонта. Условная линия горизонта может располагаться вверху, внизу и посередине сцены (рис. 1.16). Высокий горизонт обращает внимание зрителя на передний план. При изображениях интерьера высокий горизонт подчеркивает поверхность пола и стоящих на нем невысоких предметов. Низкий горизонт используют для показа заднего плана сцены. В интерьере это демонстрация стен, потолков и придание массивности объектам. Таким образом, правильно выбрав условную линию горизонта, можно произвести на зрителя определенное впечатление. При построении открытой сцены с четко выраженной линией горизонта определить ее не составляет труда, однако если создается модель закрытого от внешнего мира пространства, корректно определить ее положение бывает непросто. В программе трехмерного моделирования эта операция осуществляется с помощью координатной сетки и правильного нацеливания камеры. Кроме того, 3ds Max позволяет включать отображение виртуальной линии горизонта установкой соответствующего переключателя в настройках программной камеры.

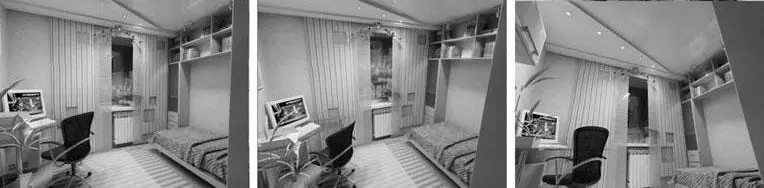

Рис. 1.16. Среднее, высокое и низкое положение горизонта в сцене

Следующим важным элементом построения сцены является выбор главной точки. В трехмерной графике этой точкой будет служить цель виртуальной камеры в сцене или точка ее фокусировки на каком-либо объекте. Она, как правило, располагается на середине линии горизонта или в ее средней трети. Иногда бывает оправдано смещение главной точки в сторону. К примеру, чтобы акцентировать внимание на правой стене комнаты, главную точку смещают вправо. При определении этой точки важно, чтобы все объекты сцены были хорошо видны, а их форма не искажалась. Лучше всего будет поместить главную точку условно на уровне глаз человека среднего роста (около 1,55 м, в зависимости от того, какая система единиц используется в программе трехмерной графики).

Классически правильным решением будет составление композиции сцены по принципу «золотого сечения». Прежде всего, камера устанавливается таким образом, чтобы основные элементы сцены образовывали геометрические фигуры (квадрат, прямоугольник, треугольник) (рис. 1.17, а). По правилу третей финальное изображение мысленно делится на 9 равных прямоугольников, а положение камеры и объектов выбирается таким образом, чтобы в точках пересечения воображаемых линий находились наиболее важные элементы сцены (рис. 1.17, б ). В крайнем случае они могут располагаться на вертикальных или горизонтальных линиях, делящих изображение. Существует и другая схема деления финального изображения – в соответствии с принципом «золотого сечения». Необходимо провести воображаемую диагональ, а затем из угла, расположенного напротив этой диагонали, опустить перпендикуляр (рис. 1.17, в). В результате изображение будет разделено на три прямоугольных треугольника. Именно в них должны располагаться основные элементы сцены.

Рис. 1.17. Схемы композиционного построения

При создании сцены и установке камер, через которые она транслируется, нужно стремиться к получению перспективного изображения, соответствующего зрительному восприятию человека. Исследования физиологов и психологов показали, что четкое восприятие предметов глазом человека возможно при угле обзора 28–37° (рис. 1.18). При угле обзора 28° фокусное расстояние составит примерно два диаметра поля ясного зрения. При настройке виртуальных камер нужно учитывать тот факт, что угол обзора обратно пропорционален фокусному расстоянию. В противном случае у зрителя может сложиться впечатление нереальности сцены из-за неточно построенной перспективы. Неправильный выбор фокусного расстояния может придать изображению комнаты слишком сильную глубину (рис. 1.19, а, б) или сделать его слишком плоским (рис. 1.19, д, е), несмотря на корректность перспективных построений. Чтобы зритель, смотрящий на сцену, становился как бы ее участником (рис. 1.19, в, г), фокусное расстояние камеры должно примерно в полтора раза превышать размер основания конуса, определяемого углом обзора камеры. Некорректный выбор любого из двух вышеупомянутых параметров выводит очертания сцены за пределы поля ясного зрения человека, что не позволит зрителю получить точное представление об объектах сцены.
