Рис. 1.2. Проект интерьера кабинета, выполненный в акварели

Читатели, получившие художественное образование, могут пропустить данную главу и перейти непосредственно к изучению 3ds Max 2009 и созданию в этой программе виртуального интерьера. Ведь для них все, что здесь будет изложено, является прописными истинами. Хотя вспомнить основы иногда бывает полезно даже тем, кто считает себя профессионалом.

Мир, окружающий нас, является трехмерным, иначе говоря, форму объектов, с которыми человек взаимодействует каждый день, можно описать посредством трех измерений – длины, ширины и высоты. Для создания каждого из этих объектов используются свои способы, о которых люди не задумываются, пока сами не примут участие в создании какого-либо объекта. Точно так же с помощью компьютера и специального программного обеспечения в виртуальном трехмерном пространстве можно создать практически любой объект, вымышленный или встречающийся в повседневной жизни, несколькими способами. Все, что относится к созданию трехмерных объектов и управлению ими в виртуальном пространстве, называется трехмерной графикой. Иначе говоря, трехмерную графику можно определить как виртуальное представление объемной среды. То есть на плоском мониторе компьютера посредством программного обеспечения строится 3D-пространство, которое затем может быть визуализировано с помощью программных средств управления и, в конце концов, в виде неподвижного изображения или анимационного ролика представлено зрителю.

Для начального знакомства и понимания общих принципов работы в виртуальном пространстве достаточно знания геометрии на уровне школьного курса (вот когда пригодятся эти скучные теоремы и биссектрисы!). Для ориентации на плоскости и в пространстве в редакторах трехмерной графики применяется декартова система координат [1] Декарт Рене, французский математик и физик, жил в XVIII веке. Предложенная им система координат позволила структурировать и упростить многие математические задачи. (рис. 1.3). Она представляет собой три воображаемые плоскости, пересекающиеся в пространстве под углом 90°. Обычно оси X и Y определяют координаты плоских двумерных объектов и описывают размеры объекта по длине и ширине, а ось Z направлена вверх и определяет высоту объекта. Началом координат называется точка с координатами (0, 0, 0), от которой ведется отсчет положения объектов в пространстве. Каждая ось координатной системы условно делится на определенное количество одинаковых отрезков, которые представляют собой какие-либо единицы измерения. Причем по одну сторону от точки начала координат будет располагаться положительная область значений, а по другую – отрицательная. Данная система применяется практически во всех программах трехмерной графики, различаясь только ориентацией осей, и, как правило, изменить направление осей в любом 3D-редакторе не составляет труда.

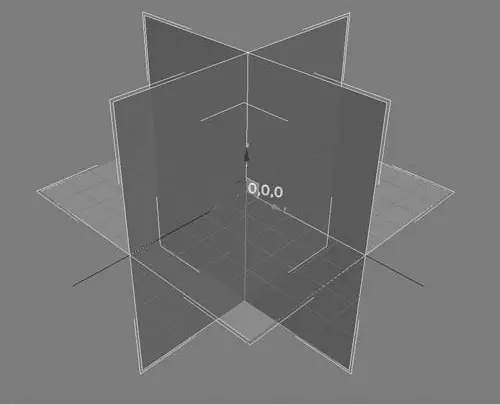

Рис. 1.3. Оси декартовой системы координат в трехмерном пространстве

Только после того как вы разберетесь с системой координат, принятой в трехмерной графике, и познакомитесь с интерфейсом 3ds Max 2009, имеет смысл переходить к изучению процесса создания объектов на основе примитивов или сплайнов, а затем и к более сложному объемному построению. Кроме трех измерений (длина, ширина, высота) любой объект 3ds Max определяется формой. Под формой подразумевается внешний вид, визуальные очертания предмета. Для работы с программой компьютерного моделирования (впрочем, это касается и любого вида изобразительного искусства) необходимо развивать в себе чувство формы и объема. «Трехмерное видение» приходит с опытом и не является исключительной особенностью определенного круга людей.

Примечание

Примитивами в программах компьютерного моделирования называют простые объемные фигуры, такие как куб, сфера, плоскость, пирамида и т. п. Эти фигуры служат основой для создания более сложных трехмерных моделей. Примитивы являются параметрическими объектами. Это означает, что они строятся путем ввода определенных параметров.

После того как все объекты созданы и расположены на предназначенных для них местах, можно назначать им текстуры и работать над освещением сцены. Для отображения сцены применяются камеры различных типов (рис. 1.4). Виртуальная камера транслирует сцену в соответствии с указанными пользователем параметрами. Можно управлять, например, такой характеристикой, как глубина резкости (см. главу 3), когда в фокус камеры попадает определенная область или объект, а остальная часть сцены размыта. В итоге сцена становится похожа на фотографию, сделанную реальной камерой. Ключевым моментом возможностей трехмерных редакторов является анимация, или оживление неподвижного изображения. С ее помощью создаются спецэффекты для кино, рекламы и, конечно, полнометражные фильмы.
