Существует только одна система — Вселенная. Все другие системы можно называть так только с натяжкой: они не замкнуты.

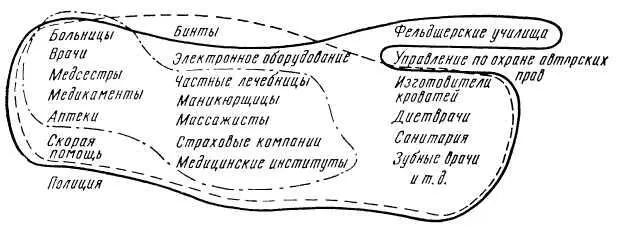

Какую систему мы имеем в виду, говоря о системе здравоохранения Соединенных Штатов? О системе, очерченной на рис. 6.1 сплошной линией? Или пунктирной линией?

А может быть, эта система имеет очертания, ограниченные линией с точками? Задумываемся ли мы о том, что наш собеседник может представлять себе систему, о которой мы с ним разговариваем, совершенно иначе, чем мы?

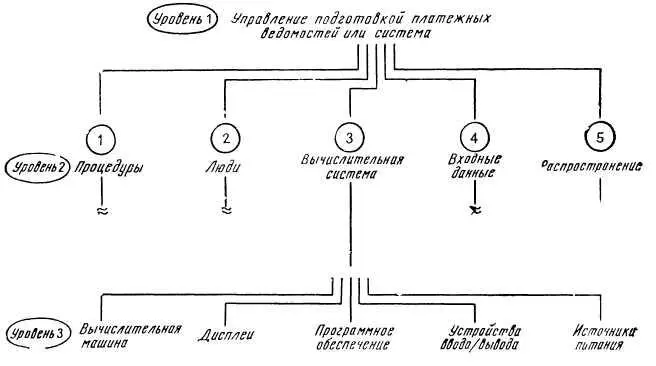

Если бы я руководил более или менее крупной компанией, я стремился бы к тому, чтобы платежные ведомости печатались в срок, а при резервировании билетов на самолеты не возникало никаких ошибок. Предположим, что ведомость подготавливается недостаточно эффективно или ее подготовка затягивается. Придется мне самому исследовать возникшую проблему. Я буду изучать дела уровень за уровнем. Начну я с человека, отвечающего за ведомости, и попрошу его описать мне систему сверху вниз. Он может разбить систему на пять компонент: 1) процедуры; 2) люди; 3) вычислительные машины/системы; 4) входные данные и 5) распределение. На этой стадии у меня возникает возможность более глубоко ознакомиться с любой из этих пяти компонент. Поскольку нас интересует вычислительная сторона дела, я попрошу описать мне следующий уровень разбиения именно области вычислений. Это разбиение приведено на рис 6.2.

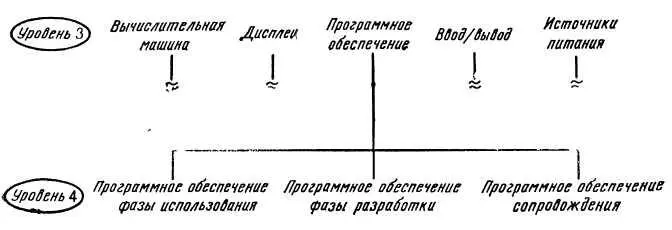

Можно заметить, что отдельные элементы второго уровня сложнейшим образом переплетаются между собой. Выбор покупаемых нами дисплеев (аппаратура) и то, что мы собираемся на них высвечивать, очень сильно влияет на 1) процедуры и 2) людей, а возможно, и на 4) входные данные и 5) распределение. Помните, существует только одна система — Вселенная, все остальные системы имеют прорехи! Теперь перейдем к третьему уровню (рис. 6.3). Пока мы отбросим подсистемы 1, 2, 4 и 5, в реальной же ситуации этого сделать нельзя (описывать эти подсистемы нам не позволяет размер книги). Все нами сказанное остается верным и при переходе на уровень 4 (см. также рис. 6.3).

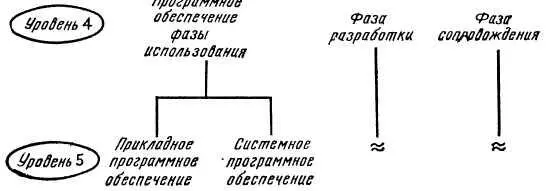

На четвертом уровне, как и на всех других, мы можем произвольно выбирать дальнейшее разбиение системы. На этом уровне мы можем составить дополнительные системы классификации, для примера мы остановимся на схеме уровня 5 (рис. 6.4).

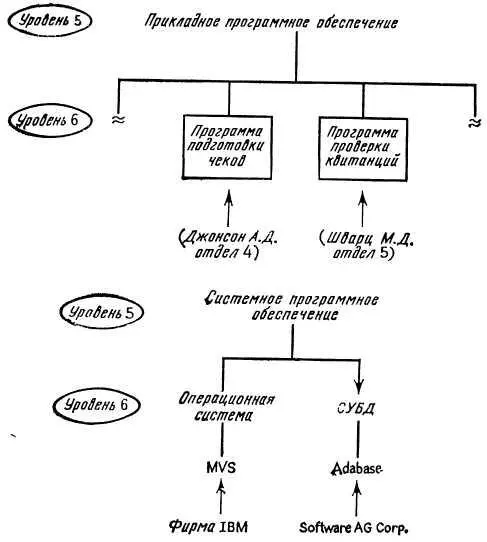

Нам нужно выяснить, почему платежные чеки оказываются неправильными, для этого нужно изучить программы, работающие в фазе использования. Два оставшихся раздела программного обеспечения будут нами исследоваться только в том случае, если проблемы фазы использования приведут нас назад к одному, а то и к обоим этим разделам. Перейдем к уровню 6 (рис. 6.5). Здесь мы показываем обе ветви, указывая в скобках авторов программ.

Ограниченный объем книги опять не позволяет нам привести полный список всех выполняемых отдельных программ. Мы могли бы и должны были бы продолжить составление диаграммы уровня 7, на которой надо показать модули всех программ, но опять-таки на это не хватает места. Матричная диаграмма в табл. 6.1 показывает, какого рода подробности нам необходимы. Теперь, если выяснится, что все проблемы относятся к области «чистой выплаты», мы начнем изучать и тестировать модули, влияющие на чистую выплату.

Таблица 6.1. Программы, выполняемые для печати платежных ведомостей

Мы достигли достаточно точного и подробного видения проблемы. Ограничимся рассмотрением уровня 6, поскольку он более удобен для записи и чтения, хотя на практике лучше работать с более подробным уровнем 7. Мы хотим отметить все, что выполняется во время использования. Нам нужно для этого перечислить все программы, их размеры и их авторов. Результаты сведены в табл. 6.1.
