Щелкните кнопкой мыши и создайте линейный размер, определяющий расстояние от боковой стены до клумбы у детской площадки, – получился размер, равный 5, или 1,52 м.

Снова выберите инструмент Linear Dimensions (Линейные размеры) и укажите на плане длину клумбы и ее ширину (рис. 14.32).

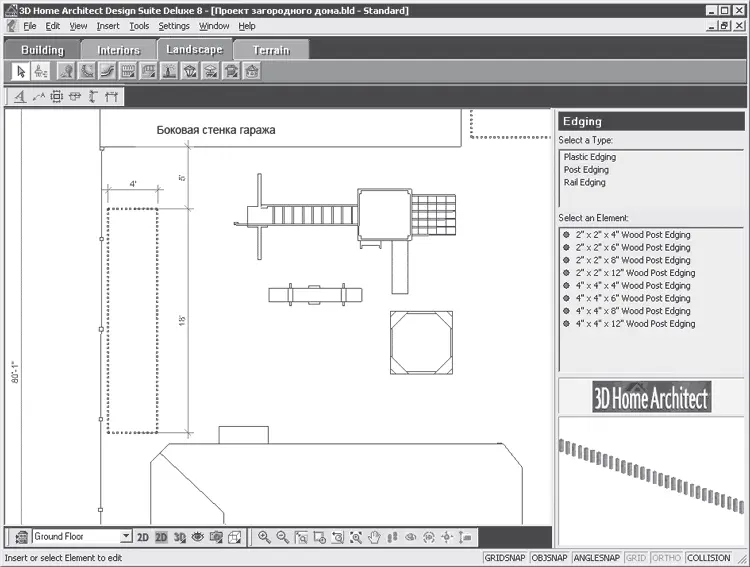

Рис. 14.32.Обозначение на плане размеров клумбы у детской площадки

Как видно на рисунке, длина клумбы составляет 18, а ширина 4, что соответствует 5,48 и 1,21 м.

Аналогично обозначим на плане размеры клумбы, находящейся около бассейна. Привяжем расположение этой клумбы к торцевой стенке гаража, указав расстояние от стенки до клумбы. Для этого выберите инструмент Linear Dimensions (Линейные размеры), щелкните кнопкой мыши на торцевой стенке гаража и переместите указатель мыши вправо до начала ограждения клумбы. За указателем начнет перемещаться и размерная линия, на которой будет показана величина линейного размера.

Щелкните кнопкой мыши и создайте линейный размер, определяющий расстояние от торцевой стены гаража до клумбы у бассейна, – получился размер, равный 10’’, или 25,4 см.

Снова выберите инструмент Linear Dimensions (Линейные размеры) и укажите на плане длину клумбы и ее ширину (рис. 14.33).

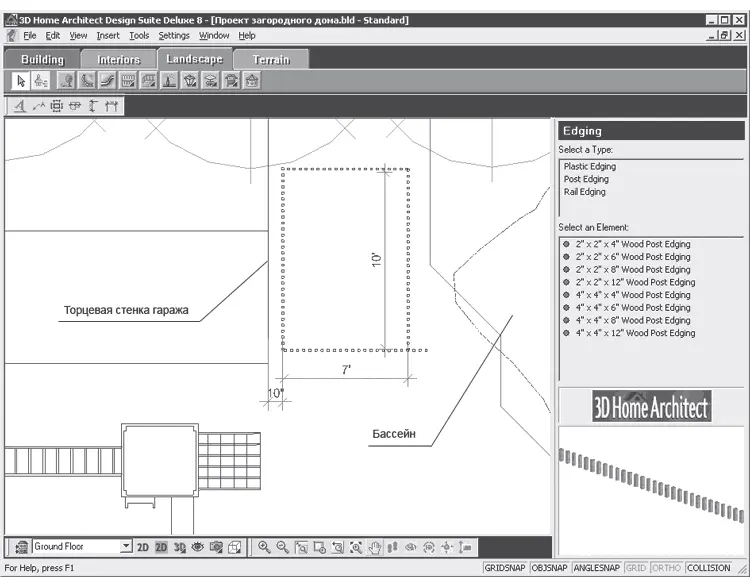

Рис. 14.33.Обозначение на плане размеров клумбы около бассейна

Как видно на рисунке, клумба имеет следующие размеры: длина – 10, что соответствует 3 м, а ширина – 7, что соответствует 2,13 м.

Внеся в план все клумбы и определив их месторасположение на участке, наполним цветники (о создании цветников с помощью компьютерных программ см. гл. 7). Кратко остановимся на самой последовательности работы. Имея обширный выбор средств библиотеки программы 3D Home Architect Design Suite Deluxe, руководствуйтесь не только материалами данной книги и своим эстетическим чувством и вкусом, но и рекомендациями цветоводов по высадке цветов и справочной информацией из энциклопедии приложения.

Нажмите кнопку Plants (Растения) на панели инструментов вкладки Landscape (Ландшафт) и в окне библиотеки в списке Select a Type (Выделить тип) выберите строку Flowers (Цветы). В списке Select an Element (Выделить элемент) укажите строку с названием цветка, выбрав требуемый вариант растения.

Наведите указатель мыши на рабочую область программы и щелкните кнопкой мыши на цветнике – элемент будет внесен в план.

Проявляя художественную выдумку и фантазию, меняя вносимые из библиотеки растения, сочетая различные виды цветов по цвету, форме, свойствам, заполните цветники.

Теперь план участка содержит деревья и цветники, созданные по индивидуальному замыслу. Таким образом, территория приобрела более привлекательный вид – она оживлена цветами, деревьями, садом, а также содержит малые архитектурные формы. Однако на участке совсем нет дорожек и площадок, которые способствовали бы передвижению по территории, особенно в ненастную сырую погоду. В следующем разделе постараемся исправить этот недостаток, создав систему дорожек на участке.

Как с помощью компьютерных программ создать на участке удобные дорожки и подъездные пути, см. гл. 12. В данном разделе рассказывается, как внести в план проекта загородного дома системы дорожек. В программе 3D Home Architect Design Suite Deluxe это можно сделать с помощью инструмента Path (Дорожки) панели инструментов вкладки Terrain (Местность).

Библиотека программы содержит богатый арсенал средств для внесения в проект различных покрытий, дорожек. Создадим на участке дорожки шириной 2, что соответствует 0,6 м, с покрытием в виде гравия. На плане соединим дорожками вход в дом со входом на участок, с беседкой, бассейном, гаражом и детской площадкой.

Перейдя на вкладку Terrain (Местность), нажмите кнопку Path (Дорожки) на панели инструментов. В окне библиотеки в списке Select a Type (Выделить тип) выберите строку Gravel Path (Дорожки из гравия), а в списке Select an Element (Выделить элемент), в котором отобразятся доступные компоненты данного типа, укажите параметр 2 Gravel Path (Дорожка из гравия шириной 2).

Наведите указатель мыши на рабочую область программы – за указателем будет перемещаться значок, символизирующий дорожку на участке.

Щелкните кнопкой мыши на точке в начале участка при входе в калитку и переместите указатель мыши ко входу в жилой дом – одновременно с внесением в план дорожки появляется размерная линия с указанием на ней длины дорожки. У входа в дом щелкните кнопкой мыши, завершив создание дорожки. Теперь вход на участок и вход в дом соединены дорожкой из гравия шириной 2, что соответствует 0,6 м.
