Откроется окно выбора материала из библиотеки, в котором нужно щелкнуть на значке «плюс», открывающем папку Materials (материалы), расположенную в левой части данного окна.

В открывшейся папке следует найти папку Landscaping (Ландшафты) и открыть ее, дважды щелкнув на значке «плюс» рядом с данной папкой. В открывшейся после этого папке нужно найти папку Water (Вода) и открыть ее, чтобы увидеть образцы водной поверхности (рис. 5.10).

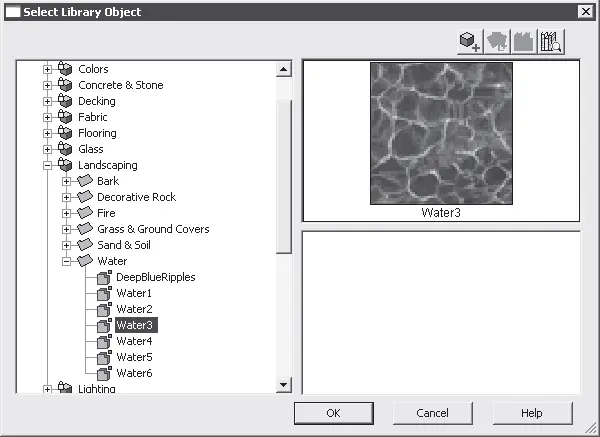

Рис. 5.10.Содержимое папки Water (Вода)

Выбрав требуемый образец, например Water 3 (Вода 3), следует нажать кнопку OK, чтобы закрыть окно выбора материала.

Нажмите кнопку OK окна Terrain Feature Specification (Спецификация характеристик местности) (см. рис. 5.9). Окно закроется, а сделанные изменения материала вступят в силу – объект пруда будет выделен рамкой выделения с маркерами (рис. 5.11).

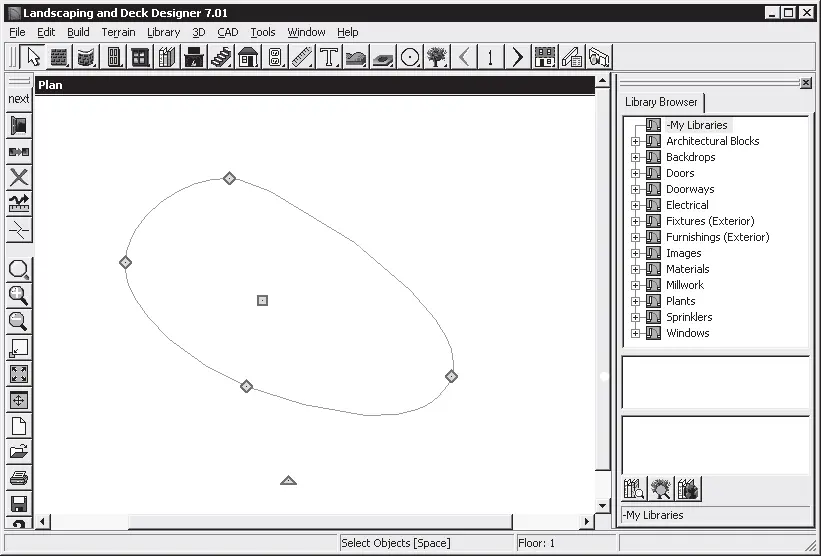

Рис. 5.11.Пруд, выделенный специальными маркерами

Чтобы изменить форму пруда, следует навести указатель мыши на верхний квадратный маркер – указатель мыши примет вид стрелки в виде размерной линии, что говорит о готовности изменять габаритные размеры объекта. Нажав кнопку мыши, не отпуская ее, нужно переместить указатель мыши вверх, чтобы увеличить объект, и отпустить кнопку – размеры объекта будут изменены.

Наведите указатель мыши на средний квадратный маркер в центре объекта – указатель мыши примет вид перекрестия стрелок в виде размерной линии, что означает возможность переместить весь объект в нужном направлении по плану проекта. Нажмите кнопку мыши, не отпуская ее, переместите указатель мыши в сторону, передвинув объект на требуемое место, и отпустите кнопку – местоположение объекта будет изменено.

Наведите указатель мыши на треугольный маркер за пределами объекта – указатель мыши примет вид загнутой стрелки, значит, объект можно повернуть. Нажмите кнопку мыши и, не отпуская ее, переместите указатель мыши в сторону, повернув объект, и отпустите кнопку – ориентация объекта на участке будет изменена.

Создадим дренажную систему, нарисовав на плане пути отвода воды на участке. Для этого воспользуемся все тем же инструментом Pond (Пруд), однако будем создавать узкие водные дорожки в нужном направлении. Для этого следует нажать кнопку инструмента Terrain Feature Tools (Характеристики местности) – в правой части панели инструментов отобразятся скрытые инструменты.

Нажмите кнопку последнего инструмента Pond (Пруд), а на плане щелкните кнопкой мыши и, не отпуская ее, переместите указатель мыши в сторону, создавая узкую линию, идущую от пруда, – на плане будет создана отводная дренажная канава.

Выберите инструмент Select Objects (Выделение объектов) и щелкните им на объекте – объект будет выделен маркерами выделения. Отредактируйте размеры и местоположение дренажных линий, используя маркеры выделения так же, как при редактировании пруда, – в результате будет создан план с холмом, прудом и дренажной системой (рис. 5.12).

Рис. 5.12.План с прудом, холмом и дренажной системой

Создав план участка, следует посмотреть, как его территория будет выглядеть на местности в объемном изображении.

Для получения визуального изображения созданного плана проекта в программе Landscaping and Deck Designer предусмотрены специальные инструменты. Рассмотрим подробно, что это за инструменты и как ими воспользоваться. Для этого выполните следующие действия.

На панели инструментов главного окна программы (см. рис. 5.2) нажмите кнопку View Tools (Просмотр инструментов) – в правой части панели отобразятся скрытые инструменты (рис. 5.13).

Рис. 5.13.Скрытые инструменты кнопки View Tools (Просмотр инструментов)

Если щелкнуть кнопкой мыши на скрытом инструменте Full Overview (Полный просмотр), то начнется обработка данных, после которой в рабочей области окна вместо плана участка появится его объемное изображение (рис. 5.14).

Рис. 5.14.Объемное изображение холма, пруда, дренажной системы
