8. Нажмите кнопку OK.

Программа AutoCAD выберет все красные объекты в рисунке и закроет окно Quick Select(Быстрый выбор).

Примечание

Вы можете вызвать окно Quick Select (Быстрый выбор), щелкнув правой кнопкой мыши в области рисунка и выполнив в контекстном меню команду Quick Select (Быстрый выбор).

Вы можете исключить объекты из текущего набора выделения, установив переключатель How to apply(Способ применения) в положение Exclude from New Selection(Исключить из нового набора выделения).

Рассмотрим пример исключения всех кругов с радиусом более 10 из набора выделенных объектов.

Чтобы исключить объекты из набора выделения, выполните следующие действия.

1. В меню кнопки Utilities(Утилиты) на вкладке Home(Основная) ленты нажмите кнопку Quick Select(Быстрый выбор) либо выполните команду меню Tools→ Quick Select(Инструменты → Быстрый выбор).

2. В раскрывающемся списке Apply to(Применить к) окна Quick Select(Быстрый выбор) выберите значение Current selection(Текущее выделение).

3. В списке Object type(Тип объекта) выберите значение Circle(Круг).

4. В поле Properties(Свойства) выберите значение Radius(Радиус).

5. Из раскрывающегося списка Operator(Оператор) выберите значение > Greater than(Больше чем).

6. Параметру Value(Значение) присвойте значение 10.

7. Переключатель How to apply(Способ применения) установите в положение Exclude from new selection set(Исключить из нового набора выделения).

В результате окно Quick Select(Быстрый выбор) должно принять вид, представленный на рис. 3.12.

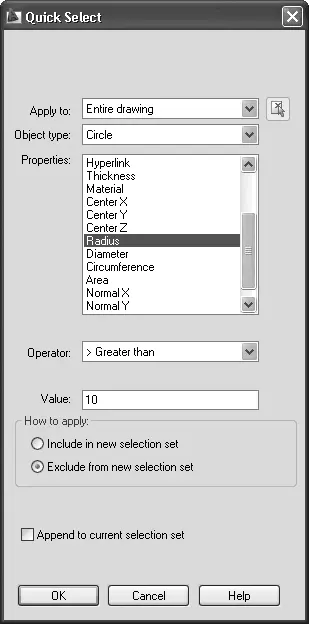

Рис. 3.12. Настройки для исключения из набора выделения всех кругов с радиусом более 10

8. Щелкните на кнопке OK.

Программа удалит все круги с радиусом больше чем 10 из набора выделения и закроет диалоговое окно Quick Select(Быстрый выбор).

Вы можете также использовать возможность Quick Select(Быстрый выбор), чтобы добавить объекты к текущему набору выделения. Рассмотрим пример сохранения текущего набора выделения с добавлением всех объектов рисунка, которые содержат гиперссылки, начинающиеся с подстроки bld1_.

Для добавления объектов к набору выделения выполните следующие действия.

1. В меню кнопки Utilities(Утилиты) на вкладке Home(Основная) ленты нажмите кнопку Quick Select(Быстрый выбор) либо выполните команду меню Tools→ Quick Select(Инструменты → Быстрый выбор).

2. В диалоговом окне Quick Select(Быстрый выбор) установите флажок Append to current selection set(Добавить к текущему набору выделения).

3. В списке Object type(Тип объекта) выберите значение Multiple(Несколько).

4. В поле Properties(Свойства) выберите значение Hyperlink(Гиперссылка).

5. В раскрывающемся списке Operator(Оператор) выберите значение * Wildcard Match(Соответствие по маске).

6. В поле Value(Значение) введите bld1_*.

7. Переключатель How to apply(Способ применения) установите в положение Include in new selection set(Включить в новый набор выделения).

Диалоговое окно Quick Select(Быстрый выбор) должно принять вид, представленный на рис. 3.13.

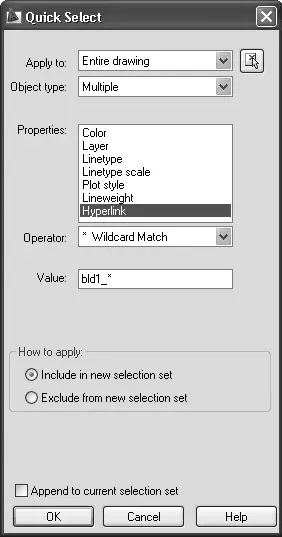

Рис. 3.13. Настройки для добавления в набор выделения всех объектов, которые содержат гиперссылки, начинающиеся с подстроки bld1_

8. Щелкните на кнопке OK.

Связанная с данным окном команда FILTERприсваивает имена, сохраняет фильтры и обеспечивает варианты для более сложного фильтрования.

Чтобы назвать и сохранить отфильтрованный список, выполните следующие дей ствия.

1. В командную строку введите команду FILTER.

2. В раскрывающемся списке в области Select Filter(Выберите фильтр) диалогового окна Object Selection Filters(Фильтры выделения объектов) выберите значение Line(Отрезок).

3. Щелкните на кнопке Add to List(Добавить к списку).

4. В текстовое поле Save As(Сохранить как) введите имя фильтра типа Linefi lter.

5. Нажмите кнопку Save As(Сохранить как).

6. Щелкните на кнопке Apply(Применить).

Программа AutoCAD применяет фильтр таким образом, что вы можете выбрать на рисунке только линии. Если вы выбираете объекты с помощью рамки, AutoCAD применяет фильтр ко всем объектам в рамке.
