Татьяна Соколова - AutoCAD 2009 для студента. Самоучитель

Благодаря выпуску AutoCAD 2009 компания Autodesk предлагает архитекторам, дизайнерам, инженерам и проектировщикам новый инструмент для еще более полного воплощения их идей в реальность.

Тренинг-система

Для удобства читателей и лучшего усвоения ими приемов работы в программе в данной книге предлагается авторская тренинг-система. Все упоминания о ней выделяются так же, как данная врезка. Архив с приведенными упражнениями уникальной авторской электронной тренинг-системы вы можете скачать с сайта издательства «Питер» по адресу http://www.piter.com/download/978538800372.

Ваши замечания, предложения и вопросы отправляйте по адресу электронной почты dgurski@minsk.piter.com (издательство «Питер», компьютерная редакция).

Мы будем рады узнать ваше мнение!

На сайте издательства http://www.piter.com вы найдете подробную информацию о наших книгах.

AutoCAD может работать как в автономном режиме, так и в локальной сети. Для эффективной работы AutoCAD 2009 под управлением операционной системы Windows необходимы следующие программные и аппаратные средства:

• процессор Intel® Pentium® IV;

• операционные системы: Microsoft® Windows® XP Professional или Home Edition (пакет обновлений SP1 или SP2), Windows XP Tablet PC Edition (SP2) или Windows 2000 (SP3 или SP4). Рекомендуется устанавливать и эксплуатировать AutoCAD либо в операционной системе, локализованной на одном языке с программой, либо в англоязычной версии одной из перечисленных систем;

• Microsoft® Internet Explorer 6.0 (пакет обновлений SP1 или более поздний);

• 512 Мбайт оперативной памяти;

• монитор VGA с разрешением не менее 1024 × 768 и поддержкой режима true color;

• 750 Мбайт свободного места на жестком диске для установки;

• привод компакт-дисков: любой (только для установки программы).

Требования к системе при использовании AutoCAD 2009 для концептуального проектирования:

• процессор Intel® с тактовой частотой 3,0 ГГц и выше;

• Windows XP Professional (пакет обновлений SP2);

• не менее 2 Гбайт оперативной памяти;

• 2 Гбайт свободного места на жестком диске, не считая места, необходимого для установки программы;

• Монитор с минимальным разрешением 1280 × 1024 и поддержкой режима true color;

• графический адаптер класса рабочих станций, снабженный не менее 128 Мбайт памяти и поддерживающий технологию OpenGL.

Запуск AutoCAD осуществляется следующими способами:

• на Панели задач выберите из меню Start → Programs → Autodesk → AutoCAD 2009;

• на Рабочем столе Windows дважды щелкните на пиктограмме AutoCAD 2009.

При запуске AutoCAD предлагает создать новый неименованный рисунок. Можно либо начать создавать в нем объекты, либо загрузить с диска один из уже имеющихся файлов.

При открытии ранее подготовленного имеющегося рисунка всем системным переменным присваиваются значения, которые они имели в ходе последнего сеанса работы с ним. Это происходит благодаря тому, что переменные сохраняются в файле вместе с рисунком.

Если же вы начинаете работу с нуля, следует предварительно задать ряд установок. Обычно это делается автоматически с помощью Мастера подготовки Wizard Description. AutoCAD позволяет менять установки и в ходе сеанса, если возникает такая необходимость.

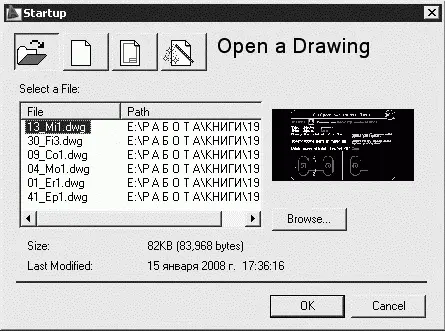

После запуска AutoCAD выводится диалоговое окно начала работы Startup (рис. 1.1).

Рис. 1.1.Диалоговое окно начала работы

В диалоговом окне Startup пользователю предлагаются четыре кнопки, в зависимости от выбора которых меняется содержимое диалогового окна:

Open a Drawing – для открытия ранее созданного чертежа. Позволяет выбрать из списка один из рисунков, открывавшихся последними, и загрузить его в AutoCAD. Чтобы загрузить файл, отсутствующий в списке, следует нажать кнопку обзора Browse…;

Start from Scratch – для создания чертежа, где устанавливаются только единицы измерения в области Default Settings: британские (футы и дюймы) или метрические (миллиметры):

• Imperial (feet and inches) – создание нового рисунка, использующего британскую систему единиц измерения, по шаблону acad.dwt. При этом область рисования, называемая еще лимитами рисунка, устанавливается равной 12 × 9 дюймов;

• Metric – создание нового рисунка, использующего метрическую систему единиц измерения, по шаблону acadiso.dwt. При этом область рисования устанавливается равной 429 × 297 мм;
