В данное меню входят следующие команды, вызываемые также соответствующей комбинацией клавиш:

□ Drag (Перетащить) – Ctrl+D;

□ Rotate (Повернуть) – Ctrl+E;

□ Mirror (Зеркально отобразить) – Ctrl+M;

□ Elevate (Изменить возвышение) – Ctrl+9;

□ Drag а Сору (Копировать) – Ctrl+Shift+D;

□ Rotate a Copy (Повернуть копию) – Ctrl+Shift+E;

□ Mirror a Copy (Зеркально отобразить копию) – Ctrl+Shift+M;

□ Drag Multiple Copy (Размножить);

□ Rotate Multiple Copy (Размножить поворотом);

□ Multiply (Тиражировать) – Ctrl+U.

Первые четыре команды применяются к выделенным объектам, следующие три – к автоматически создаваемым копиям объектов, а последние повторяют действие до тех пор, пока пользователь не отменит его.

Чтобы перетащить объект, необходимо выполнить следующие действия.

1. Выделить объект с помощью любого способа выделения.

2. Выполнить команду главного меню ArchiCAD Edit ► Move ► Drag (Редактор ► Переместить ► Перетащить) или нажать комбинацию клавиш Ctrl+D.

3. Указать начальную и конечную точки направления перемещения двумя последовательными щелчками кнопки мыши на любых точках рабочего поля. Объект будет перемещен в соответствии с определенным направлением (рис. 4.8).

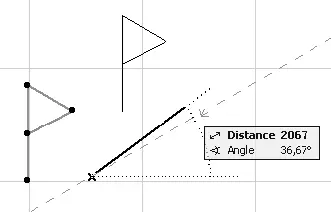

Рис. 4.8. Перетаскивание объекта

ПРИМЕЧАНИЕ

Если при выполнении действия после указания начальной точки нажать клавишу Ctrl, то будет выполняться копирование объекта.

Ознакомившись с принципом выполнения перетаскивания, рассмотрим простой пример, иллюстрирующий использование объектной привязки и направляющих при перемещении объектов.

Используя необходимые инструменты, постройте расположенные рядом окружность и линию (рис. 4.9, а).

Необходимо переместить линию так, чтобы она исходила из центра окружности. Задача осложняется тем, что центр окружности невидим, поэтому нужно выполнить следующие действия.

1. Активировать режим объектной привязки.

2. Выделить перемещаемую линию любым из способов выделения.

3. Выполнить команду перетаскивания главного меню Edit ► Move ► Drag (Редактор ► Переместить ► Перетащить).

4. Щелкнуть кнопкой мыши на линии и переместить указатель мыши к окружности так, чтобы он принял форму

5. Задержать указатель мыши в этом положении до тех пор, пока на окружности не появится пунктирная направляющая оранжевого цвета (рис. 4.9, б ). Центр окружности отметится крестиком.

а

б

Рис. 4.9. Определение центра окружности с использованием направляющей

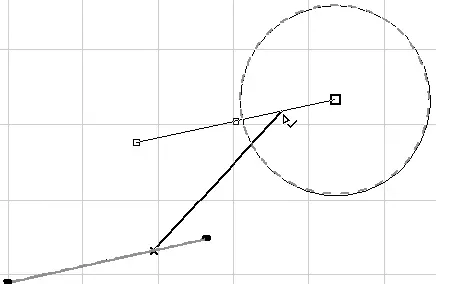

6. Продолжать перемещать линию таким образом, чтобы ее конец попал в центр окружности. Когда это произойдет, маркер, находящийся на этом конце линии, увеличится в размерах, а указатель мыши примет формуй (рис. 4.10, а). Это означает, что произошла точная привязка конца линии к центру окружности.

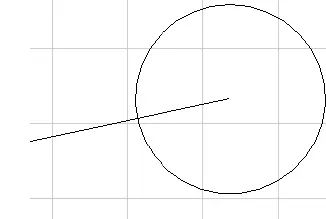

7. Щелкнуть кнопкой мыши – задача решена (рис. 4.10, б ).

а

б

Рис. 4.10. Использование объектной привязки

ПРИМЕЧАНИЕ

Использование направляющих необязательно при выполнении действий с активной объектной привязкой. Построение произойдет и без визуальной пометки центра окружности.

Дальнейшие действия редактирования аналогичны вышеописанным, можно освоить их самостоятельно, прибегнув к справочной системе программы.

В заключение главы, посвященной редактированию объектов, упомянем о механизме, позволяющем избежать случайного изменения объектов или их свойств. В ArchiCAD есть способ защитить необходимые объекты от редактирования. Для этого следует выделить их и выполнить команду Edit ► Locking ► Lock (Редактор ► Блокирование ► Блокировать).

Объекты, заблокированные этим способом, нельзя редактировать: изменять их форму, местоположение, параметры и т. п. Однако заблокированные объекты можно, например, копировать, причем копии не будут заблокированными. Можно также копировать параметры заблокированных объектов и передавать их другим.
