Вид модели с материалами представлен на рис. 7.25.

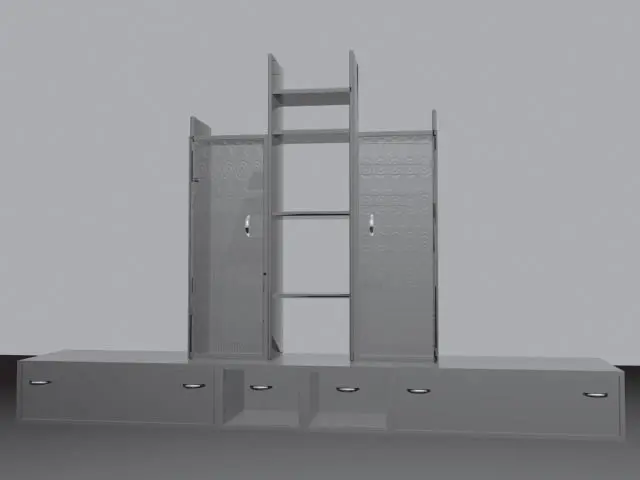

Рис. 7.25.Модель корпусной мебели с материалами

Сохраните файл с изменениями.

В данном упражнении рассмотрим пример текстурирования дивана и кресел (рис. 7.26).

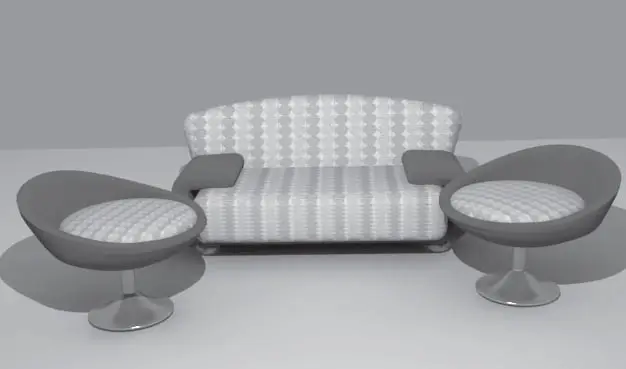

Рис. 7.26.Диван с материалами

Откройте файл Диван.max, который мы выполнили в главе 4. Создадим материалы, используя этот файл. Для кресел материалы будут аналогичными.

Диван состоит из нескольких элементов: сиденье, спинка, подлокотник и ножки. Создадим для них материалы.

1. Начнем с материала для подлокотника. Откройте редактор материалов. Активизируйте пустую ячейку материалов. Откройте собственную библиотеку материалов. Для этого щелкните на кнопке Get Material (Выбрать материал)

на панели инструментов редактора материалов. В открывшемся окне установите переключатель Browse From (Взять из) в положение Mtl Library (Библиотека материалов). В области File (Файл) щелкните на кнопке Open (Открыть) и в появившемся окне укажите путь к собственной библиотеке материалов. Выберите из появившегося списка материалов библиотеки материал Ткань и щелкните на данной строке два раза. В результате материал Ткань будет загружен в активную ячейку.

2. Добавим материалу рельефности. Для этого раскройте свиток Maps (Карты). Нажмите кнопку None (Ничего) напротив характеристики Bump (Рельефность) и в открывшемся окне дважды щелкните левой кнопкой мыши на названии карты Bitmap (Растровая). В появившемся окне укажите путь к фотографии текстуры. Лучше, если это будет черно-белое изображение. Текстуру к данному упражнению divan1ch.tif можно найти на прилагаемом к книге компакт-диске в папке Examples\Глава 07. Чаще всего рисунок карты текстуры бывает великоват. В нашем случае уменьшить рисунок можно так: в свитке Coordinates (Координаты) в счетчик Tiling (Кратность) по оси U введите 3, а по оси V – значение 5. Как вы уже знаете, эти значения определяют количество повторений карты текстуры (то есть рисунка) в материале.

3. Вернемся на уровень материала. Для этого нажмите кнопку Material/Map Navigator (Путеводитель по материалам и картам текстур)

и щелкните на названии материала – Ткань (Standard). Увеличим долю вложения карты текстуры в материал. Для этого в счетчик Amount (Величина) справа от названия характеристики Bump (Рельефность) введите 50. Сохраните материал в своей библиотеке. Примените материал к подлокотнику кресла.

4. Теперь выполним материал для сиденья и спинки дивана. В редакторе материалов активизируйте пустую ячейку материалов. Назовите материал Обивка дивана. Раскройте свиток Maps (Карты). Напротив параметра Diffuse Color (Цвет диффузного рассеивания) нажмите кнопку None (Ничего) и выберите карту текстуры Bitmap (Растровое изображение). Укажите путь к нужному файлу. Текстуру к данному упражнению divan.tif можно найти на прилагаемом к книге компакт-диске в папке Examples\Глава 07. В свитке Coordinates (Координаты) в счетчик Tiling (Кратность) по оси U введите 5, а по оси V – значение 2.

5. Вернитесь на уровень материала. Для этого нажмите кнопку Material/Map Navigator (Путеводитель по материалам и картам текстур) и щелкните на названии материала – Обивка дивана (Standard). Чтобы материал был более рельефным, раскройте свиток Maps (Карты). Нажмите кнопку None (Ничего) напротив характеристики Bump (Рельефность) и дважды щелкните левой кнопкой мыши на названии карты Bitmap (Растровая). В появившемся окне укажите путь к фотографии текстуры. Текстуру к данному упражнению диван чб.tif можно найти на прилагаемом к книге компакт-диске в папке Examples\Глава 07. В свитке Coordinates (Координаты) в счетчик Tiling (Кратность) по оси U введите 5, а по оси V – значение 2. Вернитесь на уровень материала. Сохраните материал в своей библиотеке. Примените материал к сиденью и спинке дивана.

6. Если вы сейчас визуализируете изображение, я думаю, будете разочарованы. Материал на сиденье и спинке дивана выглядит, мягко говоря, необычно. Дело в том, что проекционные координаты карты текстуры и координаты объекта немного не соответствуют друг другу. Чтобы исправить данный недостаток, следует к каждому объекту (к спинке и сиденью дивана) применить модификатор UVW Map (UWV-проекция текстуры). В области Mapping (Текстурировать) свитка Parameters (Параметры) настроек модификатора установите переключатель в положение Вох (Параллелепипед). Форма габаритного контейнера модификатора приобретет вид параллелепипеда. Теперь все визуализируется корректно.
