Появившаяся панель (рис. 6.6) разделена на три области:

Рис. 6.6.Панель инструментов для работы с NURBS-кривыми

• Points (Точки) – предназначена для работы с вершинами;

• Curves (Кривые) – позволяет работать с кривыми;

• Surfaces (Поверхность) – предназначена для создания и редактирования поверхности.

При работе с NURBS-кривыми очень легко можно создавать плавные изгибы, характерные для тканей. Но при этом непросто нарисовать угловатый объект с прямолинейными сегментами. Чтобы создать прямую линию, нужно четыре раза щелкнуть левой кнопкой мыши в точке, где пройдет сегмент.

Для построения простой шторы мы и воспользуемся возможностью NURBS-кривых без труда создавать округлые формы.

Удобнее всего построить такой объект с помощью лофтинга, причем лофтинга для NURBS-кривых. При этом нужно учитывать следующее:

• в создании лофтинга с помощью NURBS-кривых участвуют только сечения, которые расставляются вручную, то есть такого объекта, как путь, не существует;

• все сечения лофтинга должны быть подобъектами одного объекта.

Выполнить данные условия в нашем случае просто. Мы имеем проекцию шторы на горизонтальную плоскость (то есть, например, кривую Point Curve (Точечная кривая)). Раскроем дерево подобъектов и перейдем на уровень редактирования Curve (Кривая). Выделим кривую в окне проекции Front (Вид спереди) инструментом Select and Move (Выделить и переместить) и, удерживая нажатой клавишу Shift, переместим ее по оси Y вверх для получения копии. В появившемся при этом окне нажмем кнопку OK (рис. 6.7).

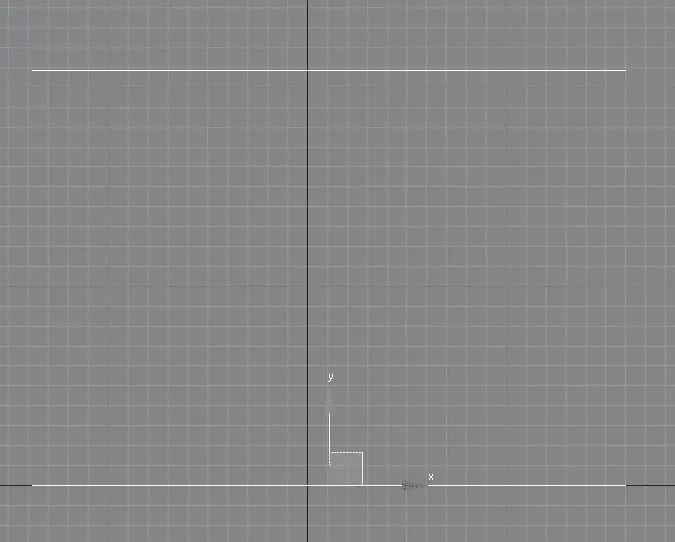

Рис. 6.7.Копия кривой

Оба условия выполнены. Во-первых, поскольку мы работали на уровне подобъекта, и кривая, и ее копия сразу же являются подобъектами одного объекта. Во-вторых, получившееся расстояние между двумя кривыми – длина шторы, то есть мы имеем два сечения. Можно создавать объект Loft (Лофтинг). Для этого воспользуемся панелью инструментов для работы с NURBS-кривыми.

Переключитесь на уровень объекта, щелкнув в стеке модификаторов на строке NURBS Curve (NURBS-кривая). Если панели NURBS нет на экране, нажмите в свитке General (Общие) кнопку NURBS Creation Toolbox (Панель инструментов для работы с NURBS). На панели инструментов NURBS в области Surfaces (Поверхность) выберите инструмент Create U Loft Surface (Создать поверхность поперечного лофтинга)

Подведите указатель мыши к нижней кривой в окне проекции Front (Вид спереди) и, когда кривая приобретет синий цвет, щелкните на ней левой кнопкой мыши. Затем подведите указатель ко второй кривой и, когда она окрасится в синий цвет, щелкните на ней левой кнопкой мыши. Чтобы закончить построение, щелкните правой кнопкой мыши. Получилась модель простой шторы (рис. 6.8).

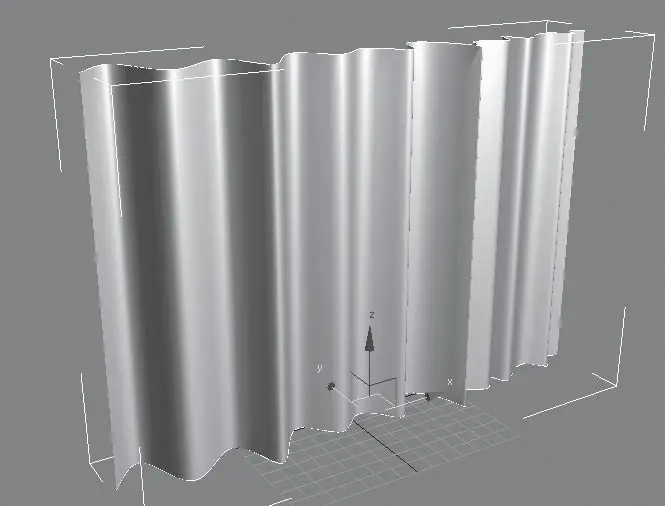

Рис. 6.8.Готовая модель шторы

Для практического закрепления теоретического материала выполните упражнение «Упражнение 1. Римская штора» из раздела «Практика» данной главы.

Для создания более сложных моделей придется работать с NURBS-поверхностями и модулем просчета динамики reactor.

Модуль reactor создан для имитации в трехмерных сценах динамики, основанной на законах физики. Модуль reactor поддерживает твердую (Rigid) и мягкую (Soft) кинематику тела (Body Dynamics), имитацию ткани (Cloth Simulation) и жидкости (Fluid Simulation).

NURBS-поверхности – это трехмерные объекты, и, следовательно, инструменты для их создания находятся в категории Geometry (Геометрия)

вкладки Create (Создание) командной панели. Подкатегория называется NURBS Surfaces (NURBS-поверхности).

В свитке Object Type (Тип объекта) представлено два типа поверхностей: Point Surf (Точечная поверхность) и CV Surf (Поверхность с управляющими вершинами). Строятся поверхности так же, как стандартный примитив Plane (Плоскость), и имеют два параметра: Length (Длина) и Width (Ширина). Параметры, указывающие количество сегментов, называются Length Points (Количество точек по длине) и Width Points (Количество точек по ширине) для точечных поверхностей, а для поверхностей с управляющими вершинами параметры называются Length CVs (Количество управляющих вершин по длине) и Width CVs (Количество управляющих вершин по ширине).
