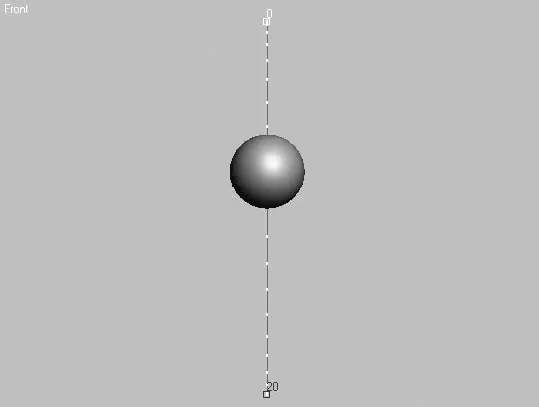

Рис. 4.2.Положение объекта Sphere (Сфера) в 10 кадре анимации и траектория его движения

Созданные ключи анимации можно редактировать: изменять анимированные настройки или изменять положение ключей в строке треков. Проще всего редактировать с помощью контекстного меню, которое можно вызвать щелчком правой кнопки мыши на ключе анимации (рис. 4.3).

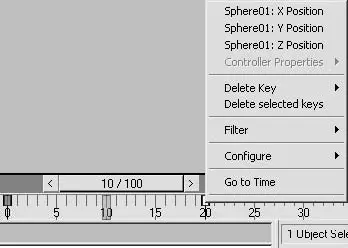

Рис. 4.3.Контекстное меню, вызванное щелчком правой кнопкой мыши на ключе в 20 кадре анимации

Используя это контекстное меню, вы можете не только редактировать положение объекта в пространстве, но и удалять созданные ранее ключи, фильтровать их по различным признакам, получать доступ к свойствам присвоенного контроллера и конфигурации строки треков.

При автоматическом создании ключей анимации программа использует для интерполяции в начальном и конечном кадрах значения Безье. На практике это выглядит как плавное начало движения и постепенное затухание к концу анимации. Часто такие значения подходят, и их можно оставлять как есть. Однако если мы, например, анимируем подброшенный вверх мячик, то, поднимаясь вверх, он будет замедлять движение, пока не остановится, а затем начнет падать, постепенно ускоряясь, пока не достигнет земли. Представим, что описанная выше сфера – это тот самый мяч. В этом случае необходимо скорректировать функциональную кривую анимации так, чтобы, падая, мяч приобретал ускорение. Для этого нужно отредактировать 20 ключ анимации следующим образом.

1. Щелкните правой кнопкой мыши на 20 ключе анимации и в появившемся контекстном меню выберите строку Sphere01: Z Position (Сфера01: положение по оси Z).

2. В одноименном открывшемся окне щелкните на кнопке In (Вход) и выберите из раскрывшегося списка быстрое управление сглаживанием сегментов сплайна Безье

(рис. 4.4).

Рис. 4.4.Выбор кнопки быстрого управления функциональной кривой анимации

3. Протестируйте выполненную анимацию, щелкнув на кнопке Play Animation (Воспроизвести анимацию)

Выполнив эти несложные настройки кривой анимации, мы сделали так, что, падая, мяч будет постоянно ускоряться, пока не достигнет плоскости.

При реальном столкновении с плоскостью мяч деформируется, а затем, распрямляясь, отскочит вверх. Чтобы показать деформацию мяча, воспользуемся модификатором FFD FFD 2x2x2 (Произвольная деформация 2x2x2), анимировав его контрольные точки (Control Points). Для этого выполните следующие действия.

1. В любом из окон проекций выделите построенную ранее сферу.

2. Примените к ней модификатор FFD 2x2x2 (Произвольная деформация 2x2x2), выполнив команду главного меню Modifiers ► Free Form Deformers ► FFD 2x2x2 (Модификаторы ► Произвольные деформации ► Произвольная деформация 2x2x2).

3. Перейдите на вкладку Modify (Изменение) командной панели и в стеке модификаторов щелкните на плюсике рядом со строкой FFD 2x2x2 (Произвольная деформация 2x2x2) для доступа к уровню подобъектов. Активизируйте строку Control Points (Контрольные точки) (рис. 4.5).

4. Активизируйте запись ключей анимации, щелкнув на кнопке Auto Key (Автоключ)

5. Передвиньте ползунок таймера анимации на 22 кадр.

6. На главной панели инструментов активизируйте инструмент перемещения, щелкнув на значке Select and Move (Выделить и переместить)

7. В окне проекции Front (Спереди) выделите верхний ряд контрольных точек контейнера деформации и переместите их вниз на 3 мм (рис. 4.6).

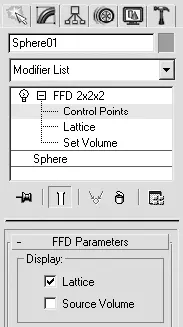

Рис. 4.5.Стек модификаторов объекта Sphere01

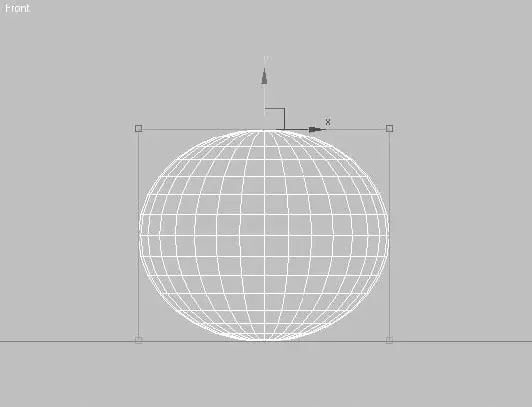

Рис. 4.6.Сфера, деформированная при помощи контрольных точек модификатора FFD 2x2x2 (Произвольная деформация 2x2x2)

Таким образом, у нас получилось, что сфера как будто деформировалась от столкновения с поверхностью.
