6. Щелкнув на кнопке Swap (Поменять), при необходимости поменяйте местами цвета или карты текстур.

Процедурная карта Falloff (Спад) чаще всего применяется для материалов, имеющих прозрачность или отражения, для задания неоднородности проявления этих эффектов.

Управление параметрами карты осуществляется с помощью свитков Falloff Parameters (Параметры спада) (рис. 3.30), а также Mix Curve (Кривая смешивания) и Output (Результат), рассмотренного выше.

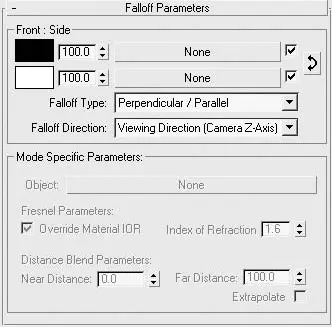

Рис. 3.30.Свиток Falloff Parameters (Параметры спада) настроек карты Falloff (Спад)

Для настройки карты Falloff (Спад) выполните следующие действия.

1. В раскрывающемся списке Falloff Type (Тип спада) выберите один из пяти типов спада: Toward/Away (На наблюдателя/от наблюдателя), Perpendicular/ Parallel (Перпендикулярно/параллельно), Fresnel (По Френелю), Shadow/ Light (Тень/свет) и Distance Blend (Расстояние смешивания).

2. При необходимости измените цвет составляющих спада, щелкнув на образце цвета и настроив его в окне Color Selector (Выбор цвета).

3. В полях рядом с образцом цвета установите значение величины участия каждой составляющей в конечном расчете.

4. При необходимости замените цвета картами текстур. Для этого щелкните на кнопке с надписью None (Отсутствует) и в появившемся окне диалога Material/Map Browser (Окно выбора материалов и карт) выберите необходимую карту.

5. Настройте дополнительные параметры, вызываемые отдельными типами спада, в нижней части окна.

В свитке Mix Curve (Кривая смешивания) (рис. 3.31) можно вручную настроить кривую, характеризующую параметр смешивания двух составляющих карты Falloff (Спад). Данная кривая часто применяется для управления спадом прозрачности на краях стеклянных объектов.

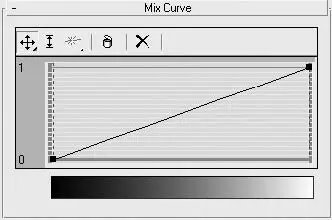

Рис. 3.31.Свиток Mix Curve (Кривая смешивания) настроек карты Falloff (Спад)

Текстурная карта Noise (Шум) позволяет генерировать бесконечно большие случайные переходы (шум) между двумя цветами или материалами. Применение этой карты в каналах Diffuse (Цвет рассеивания), Ambient (Цвет подсветки) и Bump (Рельефность) позволяет повысить реалистичность моделей за счет создания неоднородности материала.

Настройки карты Noise (Шум) находятся на трех свитках: Coordinates (Координаты), Output (Результат) (рассмотрены выше) и Noise Parameters (Параметры шума) (рис. 3.32).

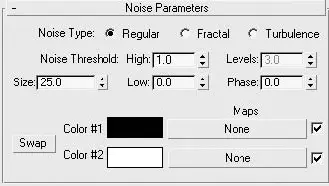

Рис. 3.32.Свиток Noise Parameters (Параметры шума) настроек карты Noise (Шум)

Для настройки параметров карты Noise (Шум) выполните следующие действия.

1. Установите переключатель, задающий тип генерации случайного шума, в одно из положений: Regular (Повторяющийся), Fractal (Фрактальный) или Turbulence (Турбулентный).

2. При помощи параметров High (Верхнее значение) и Low (Нижнее значение) области Noise Threshold (Порог уровня шума) задайте верхнее и нижнее пороговые значения, при которых изменяется уровень краевых сглаживаний цветовых пятен.

3. Используя параметр Levels (Уровни), задайте значение плотности цветовых пятен для фрактального и турбулентного типов генерации шума.

4. В поле Phase (Фаза) установите значение скорости изменения фаз шума во время анимации.

5. С помощью параметра Size (Размер) определите размер цветовых пятен на поверхности материала.

6. При необходимости измените цвет составляющих карты шума, щелкнув на образце цвета и настроив его в появившемся окне Color Selector (Выбор цвета).

7. В области Maps (Карты текстур) при желании можно заменить цвета картами текстур. Для этого щелкните на кнопке с надписью None (Отсутствует) и в открывшемся окне Material/Map Browser (Окно выбора материалов и карт) выберите необходимую карту.

Текстурная карта Stucco (Штукатурка), подобно карте Noise (Шум), позволяет создавать на поверхности материала неровности. Однако эти неровности имеют по сравнению с Noise (Шум) другую структуру, напоминающую оштукатуренную поверхность или кожуру цитрусовых.

Параметры текстуры Stucco (Штукатурка) содержатся в двух свитках: Coordinates (Координаты) и Stucco Parameters (Параметры штукатурки) (рис. 3.33).

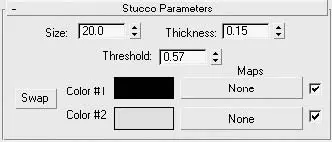

Рис. 3.33.Свиток Stucco Parameters (Параметры штукатурки) настроек карты Stucco (Штукатурка)

Для настройки параметров текстуры Stucco (Штукатурка) выполните следующие действия.
