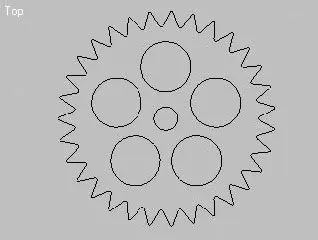

Рис. 2.33.Форма поперечного сечения будущей шестеренки

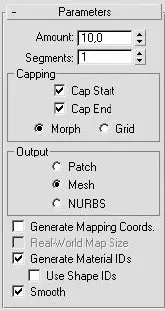

Рис. 2.34.Свиток Parameters (Параметры) модификатора Extrude (Выдавливание)

5. При помощи параметра Amount (Величина) укажите высоту объекта выдавливания (рис. 2.35).

6. Используя параметр Segments (Количество сегментов), увеличьте количество сегментов по высоте, если собираетесь редактировать построенный объект с помощью модификаторов поверхности или на уровне подобъектов, преобразовав тело выдавливания в Editable Mesh (Редактируемая поверхность).

7. При необходимости укажите, должен ли объект выдавливания иметь закрытые верхнее и нижнее основания, установив флажки Cap Start (Замкнутая поверхность в начале) и Cap End (Замкнутая поверхность в конце).

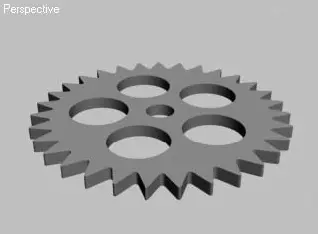

Рис. 2.35.Результат применения модификатора выдавливания

8. Укажите тип выходной поверхности, установив переключатель в соответствующее положение.

Модификатор Bend (Изгиб) используется для создания деформации изгиба трехмерных объектов. Для корректного применения модификатора объект должен иметь достаточное количество разбиений в направлении оси изгиба.

Рассмотрим простой пример применения модификатора Bend (Изгиб) к объекту Cylinder (Цилиндр).

1. В окне проекции Top (Сверху) постройте цилиндр произвольного размера.

2. Параметру Height Segments (Количество сегментов по высоте) задайте значение от 10 до 20 в зависимости от высоты цилиндра.

3. Из раскрывающегося списка модификаторов вкладки Modify (Изменение) командной панели выберите строку Bend (Изгиб). Раскроется свиток Parameters (Параметры) настроек модификатора изгиба (рис. 2.36).

4. При помощи параметра Angle (Угол) задайте значение угла изгиба в градусах.

5. При необходимости измените направление изгиба, задав угол поворота в поле Direction (Направление).

6. Для управления ориентацией деформации изгиба установите переключатель Bend Axis (Ось изгиба) в соответствующее положение: X, Y или Z.

7. В области Limits (Пределы) задайте при необходимости ограничения на действие модификатора в пределах выбранной оси деформации.

8. Для получения дополнительного контроля над деформацией изгиба щелкните на плюсике возле названия модификатора в стеке. В результате появится доступ к габаритному контейнеру Гизмо (строка Gizmo (Габаритный контейнер)) модификатора и его центру (Center (Центр)).

На рис. 2.37 показаны два варианта применения модификатора Bend (Изгиб).

Рис. 2.36.Свиток Parameters (Параметры) модификатора Bend (Изгиб)

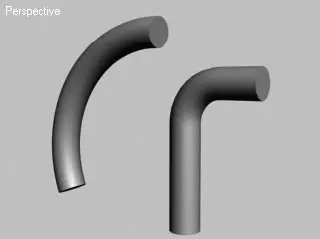

Рис. 2.37.Цилиндр после применения модификатора Bend (Изгиб) со значением угла изгиба 90° ( слева ) и его копия с ограничением области воздействия и центром модификатора, передвинутым вверх ( справа )

Модификатор Twist (Скручивание) применяется для создания деформации скручивания. Чаще всего он используется при конструировании витых спиралевидных моделей: веревок, сверл, резьбы, кованых решеток, ювелирных украшений и т. п. (рис. 2.38). Для корректного применения модификатора объект должен иметь достаточное количество разбиений в направлении оси изгиба.

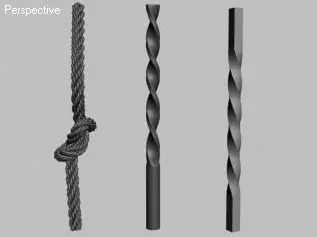

Рис. 2.38.Объекты, созданные при помощи модификатора Twist (Скручивание)

Рассмотрим простой пример применения модификатора Twist (Скручивание).

1. В окне проекции Top (Сверху) постройте объект Box (Параллелепипед), длина и ширина которого равны 5 мм, а высота – 150 мм. В поле Height Segs (Количество сегментов по высоте) укажите значение, равное 100.

2. Из раскрывающегося списка модификаторов вкладки Modify (Изменение) командной панели выберите строку Twist (Скручивание). Появится свиток Parameters (Параметры) настроек модификатора скручивания (рис. 2.39).

3. Укажите при помощи параметра Angle (Угол) величину угла скручивания в градусах.

4. При необходимости установите координатную ось, отличную от Z, которая принята по умолчанию.
