3. В свитке General (Общие) щелкните на кнопке NURBS Creation Toolbox (Инструменты создания NURBS-объектов)
для вызова плавающей палитры NURBS с инструментами создания кривых и поверхностей.
4. На палитре NURBS нажмите кнопку Create Vector Projected Curve (Создать проекцию кривой по вектору)
в результате чего кнопка изменит цвет.
5. В окне проекции Front (Спереди) выберите окружность и щелкните на поверхности диска рядом с ней. На плоскости диска появится кривая, лежащая на поверхности.
ВНИМАНИЕ
Проецировать кривую на поверхность необходимо только в окне проекции Front (Спереди), в противном случае проекции будут иметь искажения.
6. В свитке Vector Projected Curve (Проекция кривой по вектору) вкладки Modify (Изменение) командной панели установите флажок Trim (Обрезать) и при необходимости – Flip Trim (Обратить обрезанное). В результате на поверхности диска появится отверстие (рис. 12.27).
7. Повторите действия по выделению, проецированию и вырезанию отверстия для оставшихся четырех окружностей (рис. 12.28).

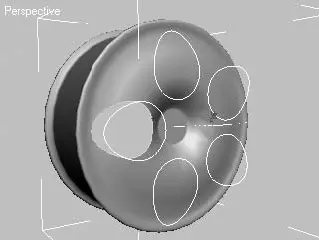

Рис. 12.27.Диск с прорезанным отверстием

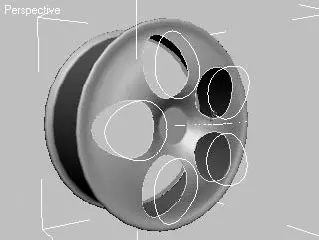

Рис. 12.28.Диск со всеми прорезанными отверстиями
В дальнейшем для создания объемности диска вам понадобятся еще пять окружностей. Конечно, можно сделать еще одну поверхность внутри диска, таким образом сформировав внутреннюю сторону, но там она никогда не будет видна, и поэтому достаточно придать отверстиям толщину.
Для упрощения дальнейшей работы необходимо временно отключить отображение поверхности: в области Display (Отображение) свитка General (Общие) снимите флажок Surfaces (Поверхности). Можно также удалить сплайны окружностей, если вы не собираетесь редактировать форму отверстий. Кроме того, желательно оптимизировать сплайны, формирующие отверстия, так как после построения они имеют избыточное количество вершин. Для этого выполните следующие действия.
1. Перейдите на уровень подобъектов Curve (Кривая), для чего щелкните на соответствующей строке на вкладке Modify (Изменение) командной панели (рис. 12.29).
Рис. 12.29.Переход в режим редактирования подобъектов Curve (Кривая) для объекта Disk
2. Выделите кривую, очерчивающую отверстие.
3. В свитке CV Curve (CV-кривая) щелкните на кнопке Rebuild (Перестроить).
4. В открывшемся окне Rebuild CV Curve (Перестроить CV-кривую) установите переключатель в положение Tolerance (Отклонение), задайте данному параметру значение, равное 0,1, и щелкните на кнопке OK (рис. 12.30).
Рис. 12.30.Окно Rebuild CV Curve (Перестроить CV-кривую)
5. Выполните аналогичные действия для оставшихся кривых.
Продолжим моделирование и построим новые сплайны окружностей. Все делается аналогично, с той разницей, что сейчас они не будут проецироваться на поверхность, а сами будут являться контуром будущей поверхности. Напомню последовательность действий.
1. В окне проекции Front (Спереди) постройте окружность, по положению и размерам равную одному из отверстий.
2. Преобразуйте ее в Editable Spline (Редактируемый сплайн).
3. Отредактируйте положение сплайна и его вершин так, чтобы он находился позади передней поверхности диска, а в окне проекции To p (Сверху) был изогнут внутрь (рис. 12.31).

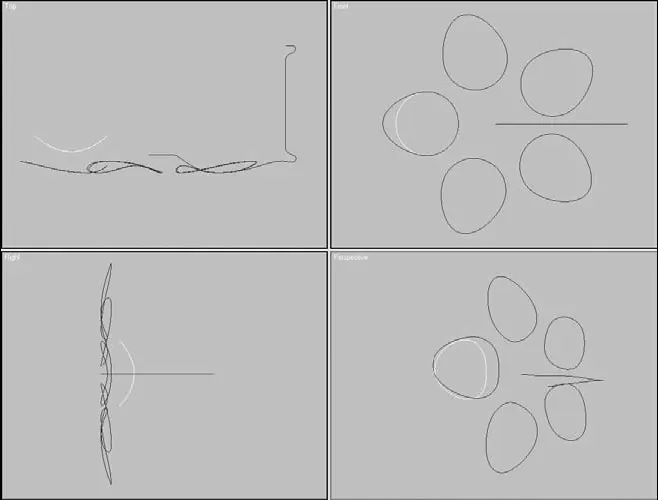

Рис. 12.31.Положение и форма отредактированной окружности для построения глубины отверстий диска
После построения и редактирования положения внутренней окружности в пространстве копируйте ее при помощи команды Array (Массив), предварительно выставив ось вращения в середину диска. Как это делается, было рассмотрено выше на примере внешних окружностей.
Сейчас вновь созданные окружности необходимо присоединить к диску при помощи команды Attach (Присоединить). Подобная операция уже была описана, поэтому не буду повторяться. После того как вы присоедините построенные окружности к диску, можно придать толщину отверстиям следующим образом.
1. В свитке General (Общие) щелкните на кнопке NURBS Creation Toolbox (Инструменты создания NURBS-объектов)
