Сергей Топорков - Adobe Fotoshop CS в примерах (III-IV)

Создание кубов методом экструзии

Шаг 1

Создайте новое изображение размером 500x500. Залейте его белым цветом.

Теперь примените фильтр Extrude(Экструзия) с параметрами, как на рис. 17.7. У вас должно получиться изображение, аналогичное рис. 17.8.

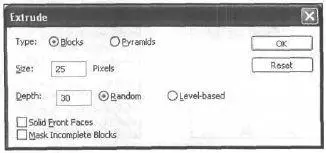

Рис. 17.7. Параметры фильтра Extrude

Рис. 17.8. Изображение после применения фильтра Extrude

Шаг 2

Теперь пришло время применить эффект телеизображения. Создайте новый слой и заполните его линиями Edit | Fill(Редактировать | Заполнить). Установите Opacity(Непрозрачность) слоя 24 %. Кубы смотрятся блекло. Не помешает их покрасить в какой-нибудь цвет.

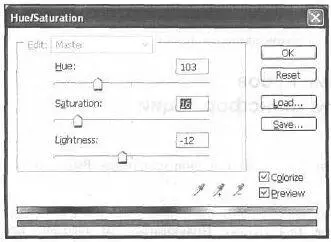

Рис. 17.9. Корректировка Hue/Saturationдля слоя с кубами

Для этого сделайте активным слой с кубами и выполните комбинацию клавиш +для корректировки Hue/Saturation(рис. 17.9). Именно поэтому цвет кубов был сначала белым (рис. 17.10).

Рис. 17.10. Финальный результат

Создание кубов методом трансформации

Шаг 1

Убедитесь, что фильтр 3D Transform установлен. Выполните команду Filter | Render | 3D Transform(Фильтр | Выполнить | 3D Трансформация). Перед вами откроется диалоговое окно создания или модифицирования уже имеющегося изображения (рис. 17.11). Нажмите клавишу <���М>для вызова инструмента Cube Tool(Кубы). Пользоваться им довольно просто — левой кнопкой мыши производите изменения формы куба и его размера.

Совет

При создании таких изображений, да и любых других, всегда старайтесь смотреть хотя бы на шаг вперед, чтобы осмысленно проводить операции и не полагаться на случайные действия.

Сейчас вы будете изменять положение кубов в пространстве после того, как нарисуете их.

Итак, создайте новый слой и нарисуйте кубы, как на рис. 17.11.

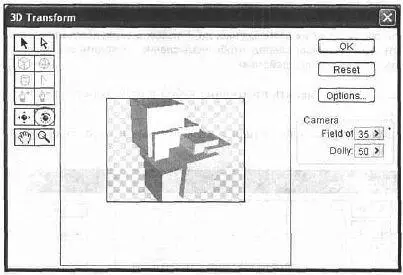

Рис. 17.11. Диалоговое окно 3D Transform

Шаг 2

Теперь paзверните нарисованные кубы инструментом Trackball(Шаровой указатель). Нужно развернуть кубы таким образом, чтобы на всех участках было небольшое затемнение либо четко был виден контур (рис. 17.12).

Рис. 17.12. Изменения положения кубов в диалоговом окне 3D Transform

После вы можете применять все те эффекты, что и в первом способе создания кубов. Главное здесь — не сами кубы, а принцип работы фильтров и принцип создания объемных изображений, ведь никто не мешает вам сделать, к примеру, цилиндры или еще что-то (рис. 17.13–17.14).

Рис. 17.13. Обрезанные кубы

Рис. 17.14. Цилиндры

Что нового мы узнали

В этом уроке мы научились:

— использовать фильтр Extrude(Экструзия);

— использовать фильтр 3D Transform(Трансформация в пространстве).

Продолжаем наше обучение. Как можно понять из заголовка, проходить мы будем функцию Stroke(Обводка) и фильтр Liquify(Жидкий). Вы уже встречались с этими двумя функциями, особенно со Stroke(Обводка), но в этом уроке они будут рассмотрены подробнее.

Диалоговое окно выглядит, кик на рис. 18.1.

— Stroke(Обводка):

∙ Width(Ширина) — определяет толщину линии обводки;

∙ Color(Цвет) — цвет линии обводки;

Рис. 18.1. Диалоговое окно Stroke
