Сергей Маклаков - Моделирование бизнес-процессов с BPwin 4.0

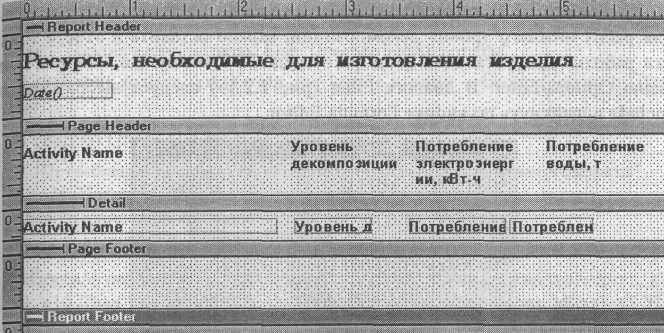

Рис. 2.2.13. Шаблон отчета "Ресурсы, необходимые для изготовления изделия "

Фрагмент отчета (режим предварительного просмотра) представлен на рис. 2.2.14.

Ресурсы, необходимые для изготовления изделия

11/20/2001

Activity NameУровеньПотребление Потребление

декомпозиции элекгроэнерг воды.т ии, кВт ч

Изготовление изделияО

Переработка сырья1

Сортировка брака250

Изготовление полуфабриката2402

Изготовление деталей1

Выбор способа изготовления210

детали

Рис. 2.2.14. Отчет "Ресурсы, необходимые для изготовления изделия"

Этот отчет не включает суммирующие данные и несет ту же информацию, что и отчет на рис. 2.2.12. Для того чтобы он действительно помог анализировать необходимые ресурсы, его следует модифицировать.

Поскольку UDP, определяющие потребление ресурсов, заданы только для работ нижнего уровня декомпозиции, можно оставить в отчете только эти работы. Для установки фильтра в среде RPTwin нужно выбрать пункт меню Options/Filter. В диалоге Filter (рис. 2.2.15) следует выбрать опцию Include и щелкнуть по кнопке Formula Editor.

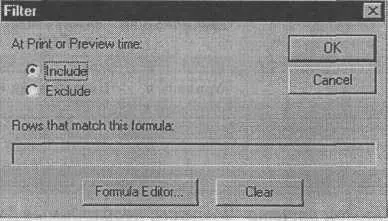

Рис. 2.2.15. Диалог Filter

В диалоге Formula Editor нужно создать формулу {Уровень декомпозиции}=2

В результате в отчет войдут только работы с уровнем декомпозиции 2, т. е. только те работы, для которых заданы значения UDP "Потребление электроэнергии, кВт-ч" и "Потребление воды, т".

Теперь можно удалить из отчета поле и заголовок "Уровень декомпозиции".

Сгруппируем работы по уровню энергопотребления. Для этого следует выбрать пункт меню Layout/Sorting and Grouping. Будем считать, что работы, имеющие значение UDP "Потребление электроэнергии, кВт-ч" больше 10, относятся к высокому уровню энергопотребления, от 5 до 10 -к среднему и менее 5 - к низкому. В файле данных отчета нет колонки, непосредственно указывающей на уровень энергопотребления, поэтому следует провести группировку по вычисляемому значению. Для создания вычисляемого значения в диалоге Sorting/Grouping следует щелкнуть по кнопке Sort/Group on Calculated Value и в появившемся диалоге Formula Editor набрать текст формулы:

If {Потребление электроэнергии, кВт-ч} >10 Then "Высокие энергозатраты"

Else If {Потребление электроэнергии, кВт-ч} < 5

Then "Низкие энергозатраты" Else "Средние энергозатраты"

В шаблоне отчета создаются две новые секции - Group Header и Group Footer.

В секцию Group Header поместим формулу

If {Потребление электроэнергии, кВт-ч} >10 Then "Высокие энергозатраты"

Else If {Потребление электроэнергии, кВт-ч} <5

Then "Низкие энергозатраты" Else "Средние энергозатраты"

В секцию Group Footer поместим формулы с агрегативными функциями: "Итоговое потребление воды работ с " & (If {Потребление электроэнергии, кВт-ч} >10 Then "высоким" Else If {Потребление электроэнергии, кВт-ч} <5 Then "низким" Else "средним") &" энергопотреблением- " &GroupSum ({Потребление воды, т})&", т"

И

"Итоговое потребление электроэнергии работ с " & (If {Потребление электроэнергии, кВт-ч} >10 Then "высоким" Else If {Потребление электроэнергии, кВт-ч} <5 Then "низким" Else "средним") &" энергопотреблением - " &GroupSum ({Потребление электроэнергии, кВт-ч})&", кВт-ч"

В секции Report Footer расположим формулы

"Итоговое потребление электроэнергии " &ReportSum ({Потребление электроэнергии, кВт-ч})&", кВт-ч"

и

"Итоговое потребление воды " &ReportSum ({Потребление воды, т})&",т" На рис. 2.2.16 представлен результат - итоговый отчет по потреблению ресурсов, который содержит суммирующую информацию по UDP и сложную группировку по вычисляемому полю. Суммирующие показатели потребления ресурсов вычисляются как по всему отчету, так и по категориям работ.

Ресурсы, необходимые для изготовления изделия

Имя работыПотребление воды, т Потребление электроэнергии, кВт-ч

Высокие энергозатраты

Испытание на стенде2 40

Изготовление полуфабриката2 40

Переработка полуфабриката в деталь6 60

Итоговое потребление электроэнергииработ с высоким энергопотреблениеи -140, кВт-ч Итоговое потребление воды работ с высоким энергопотреблением-10, т

Низкие энергозатраты

Проверка блоков0 3

Внешний осмотр0 1

Выбор способа изготовления детали0 1

Проверка качества полуфабриката0 4

Итоговое потребление электроэнергииработ с низким энергопотреблением - 9, кВт-ч Итоговое потребление воды работ с низким энергопотреблением-0,т
