Сергей Маклаков - Моделирование бизнес-процессов с BPwin 4.0

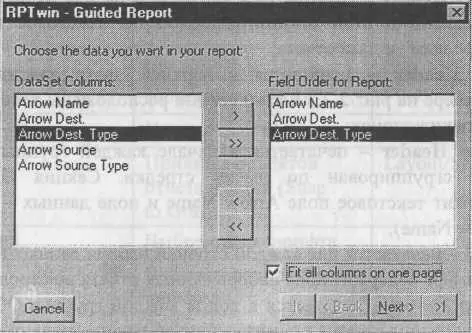

Рис. 2.2.2. Диалог Guided Report

Vertical.При создании отчета Vertical можно выбрать данные, которые должны быть включены в отчет, указать их порядок и сортировку.

После выбора типа отчета в диалоге New Report и задания необходимых опций отчет создается автоматически. В окне RPTwin показывается окно DataSet Columns и шаблон отчета (рис. 2.2.3).

Рис. 2.2.3. Шаблон отчета

Шаблон отчета включает несколько секций:

Report Header- печатается единожды в начале отчета. В примере на рис. 2.2.3 в этой секции расположены текстовое поле "Отчет по стрелкам" и дата отчета;

Page Header- печатается в верхней части каждой страницы. В примере на рис. 2.2.3 в этой секции расположены текстовые поля - заголовки колонок;

Group Header- печатается в начале каждой группы. В примере отчет сгруппирован по имени стрелки. Секция Group Header содержит текстовое поле Arrow Name и поле данных - имя стрелки (Arrow Name);

Detail- печатается для каждой строчки набора данных (файл .LWD). В примере содержит поля набора данных отчета по стрелкам;

Group Footer- печатается в конце каждой группы. Обычно в этой секции располагаются суммирующие по группе значения;

Page Footer- печатается в нижней части каждой страницы. Может, например, содержать номер страницы;

Report Footer- печатается единожды в начале отчета. Обычно в этой секции располагаются суммирующие по отчету значения.

В секциях отчета могут располагаться следующие элементы:

Data Fields- поля, отображающие данные из .LWD-файла;

Text Fields- используются для внесения в отчет поясняющего текста;

Formula Fields- вычисляемые поля;

Special Fields- специальные поля, например время, номер страницы, номер записи и т. д.;

OLE объекты(Object Link and Embedding) - специальные объекты (обычно графические, связываемые с OLE-серверами (PC Paintbrush, MS Excel, MS Word и т. д.).

В верхней части окна RPTwin располагается панель инструментов. Функциональность панели инструментов доступна из основного меню RPTwin и показана в табл. 2.2.1.

Таблица 2.2.1. Описание элементов управления основной панели инструментов RPTwin

Элементы управления Описание Соответствующие пункты меню Создать новый отчет File/New

Открыть отчет File/Open

Сохранить отчет File/Save

Напечатать отчет File/Print

Просмотр отчета File/Print Preview

Привязка объектов Layout/Snap отчета к сетке

Выбор стиля шрифта

Выбор типа и размера шрифта

Форматирование поля

RPTwin имеет также палитру инструментов (ТооШох). Назначение кнопок палитры инструментов приведено в табл. 2.2.2.

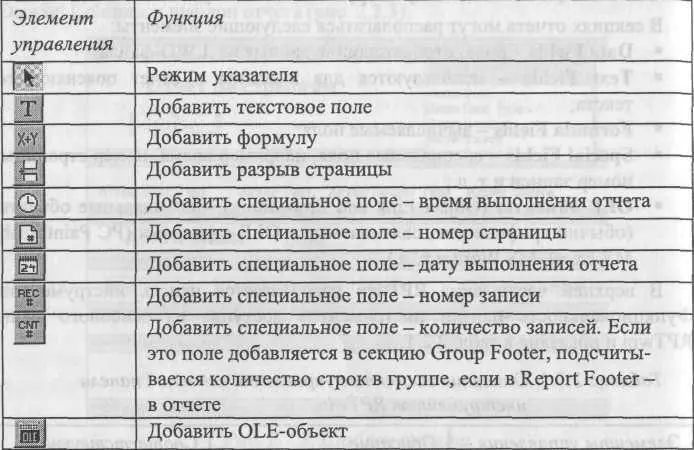

Таблица 2.2.2. Описание элементов управления палитры инструментов

DataSet Columns (см. рис. 2.2.3) показывает список полей набора данных из LWD-файла. Эти поля могут быть включены в отчет при помощи техники drag&drop. Список DataSet Columns можно перемещать по рабочему пространству отчета, можно скрыть его или вновь сделать видимым (пункт меню View/DataSet Columns List).

Созданный в диалоге New Report отчет может быть изменен - в него могут быть добавлены новые объекты, свойства существующих объектов могут быть изменены.

Поле данных содержит информацию из файла данных или вычисляемые значения. Поле данных может быть трех типов:

■ простое поле данных (Simple Data Field) представляет собой колонку набора данных (файл .LWD). В режиме дизайна отображается именем колонки набора данных, например ENTITY NAME или ATTRIBUTE NAME;
