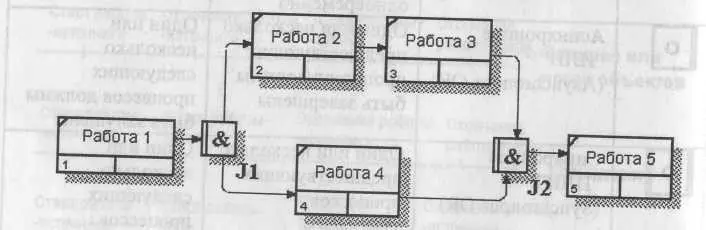

Рис. 1.4.7. Перекрестки для слияния и разветвления типа синхронного "И". Здесь после завершения работы 1 одновременно запускаются работы 2 и 4. Для запуска работы 5 требуется одновременное завершение работ 3 и 4

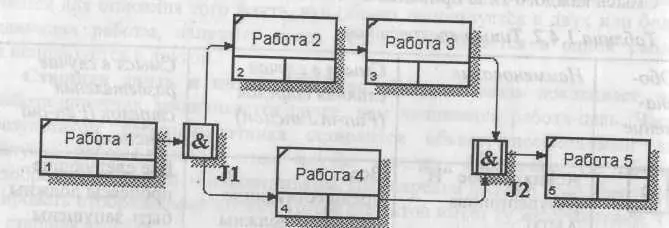

Рис. 1.4.8. Перекрестки для слияния и разветвления типа асинхронного "И". Здесь после завершения работы 1 запускаются работы 2 и 4 (не обязательно одновременно). Для запуска работы 5 требуется завершение работ 3 и 4 (не обязательно одновременное)

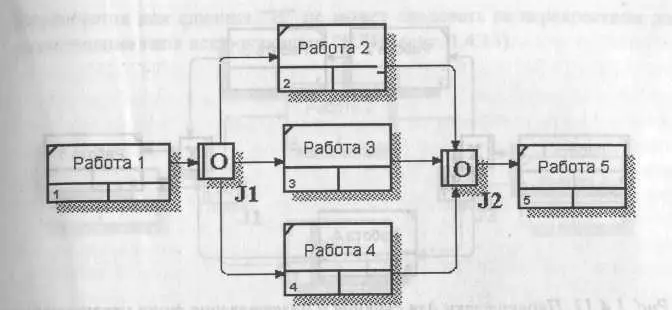

Рис. 1.4.9. Перекрестки для слияния и разветвления типа асинхронного "ИЛИ". Здесь после завершения работы 1 запускается либо работа 2, либо работа 3, либо работа 4, либо их сочетание (не обязательно одновременно). Для запуска работы 5 требуется завершение любой из работ 2, 3 и 4 или их сочетания (не обязательно одновременное)

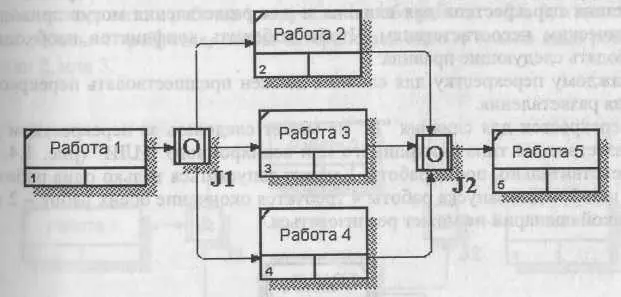

Рис. 1.4.10. Перекрестки для слияния и разветвления типа синхронного "ИЛИ". Здесь после завершения работы 1 запускается либо работа 2, либо работа 3, либо работа 4, либо их сочетание. Если запускается более одной работы, требуется их одновременный запуск. Для запуска работы 5 требуется завершение любой из работ 2, 3 и 4 или их сочетания. Если завершается более чем одна работа, требуется их одновременное завершение

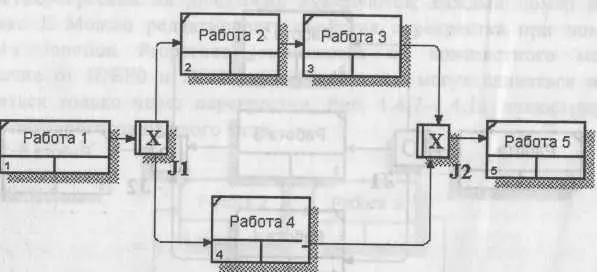

Рис. 1.4.11. Перекрестки для слияния и разветвления типа исключающего "ИЛИ". Здесь после завершения работы 1 запускается только одна работа - либо работа 3, либо работа 4. Для запуска работы 5 требуется завершение только одной из работ, 3 или 4
Правила создания перекрестков.На одной диаграмме IDEF3 может быть создано несколько перекрестков различных типов. Определенные сочетания перекрестков для слияния и для разветвления могут приводить к логическим несоответствиям. Чтобы избежать конфликтов необходимо соблюдать следующие правила:
Каждому перекрестку для слияния должен предшествовать перекресток для разветвления.

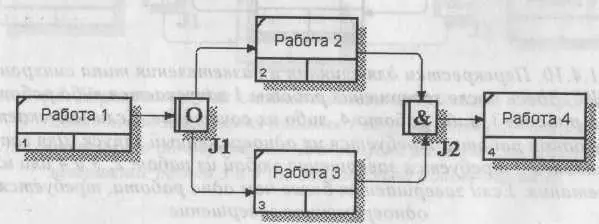

Перекресток для слияния "И" не может следовать за перекрестком для разветвления типа синхронного или асинхронного "ИЛИ" (рис. 1.4.12).
Действительно, после работы 1 может запускаться только одна работа - 2 или 3, а для запуска работы 4 требуется окончание обеих работ - 2 и 3. Такой сценарий не может реализоваться.
Рис. 1.4.12. Неверное размещение перекрестков. Перекресток для слияния "И" не может следовать за перекрестком для разветвления "ИЛИ"

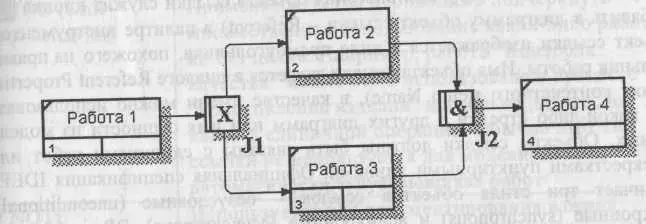

Перекресток для слияния "И" не может следовать за перекрестком для разветвления типа исключающего "ИЛИ" (рис. 1.4.13).
Рис. 1.4.13. Неверное размещение перекрестков. Перекресток для слияния "И" не может следовать за перекрестком для разветвления типа исключающего "ИЛИ"

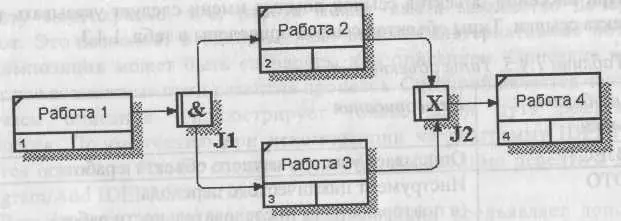

4. Перекресток для слияния типа исключающего "ИЛИ" не может следовать за перекрестком для разветвления типа "И" (рис. 1.4.14). Здесь после завершения работы 1 запускаются обе работы - 2 и 3, а для запуска работы 4 требуется, чтобы завершилась одна и только одна работа -или 2, или 3.
Рис. 1.4.14. Неверное размещение перекрестков. Перекресток для слияния типа исключающего "ИЛИ" не может следовать за перекрестком для разветвления типа "И"
Перекресток, имеющий одну стрелку на одной стороне, должен иметь более одной стрелки на другой.
Объект ссылки.Объект ссылки в IDEF3 выражает некую идею, концепцию или данные, которые нельзя связать со стрелкой, перекрестком или работой (рис. 1.4.15). Для внесения объекта ссылки служит кнопка ШЗ (добавить в диаграмму объект ссылки - Referent) в палитре инструментов. Объект ссылки изображается в виде прямоугольника, похожего на прямоугольник работы. Имя объекта ссылки задается в диалоге Referent Properties (пункт контекстного меню Name), в качестве имени можно использовать имя какой-либо стрелки с других диаграмм или имя сущности из модели данных. Объекты ссылки должны быть связаны с единицами работ или перекрестками пунктирными линиями. Официальная спецификация IDEF3 различает три стиля объектов ссылок - безусловные (unconditional), синхронные (synchronous) и асинхронные (asynchronous). BPwin поддерживает только безусловные объекты ссылок. Синхронные и асинхронные объекты ссылок, используемые в диаграммах переходов состояний объектов, не поддерживаются.
