Сергей Маклаков - Моделирование бизнес-процессов с BPwin 4.0

В начале 90-х годов в США на основе SADT был принят стандарт моделирования бизнес-процессов IDEF0 (http://www.idef.com). IDEFO является независимым от частных организаций стандартом и получил чрезвычайно широкое распространение, он принят в качестве стандарта в нескольких международных организациях, в том числе в НАТО и МВФ. BPwin 4.0 является инструментальным средством, полностью поддерживающим стандарт IDEF0.

Основная идея методологии SADT - построение древовидной функциональной модели предприятия. Сначала функциональность предприятия описывается в целом, без подробностей. Такое описание называется контекстной диаграммой. Взаимодействие с окружающим миром описывается в терминах входа (данные или объекты, потребляемые или изменяемые функцией), выхода (основной результат деятельности функции, конечный продукт), управления (стратегии и процедуры, которыми руководствуется функция) и механизмов (необходимые ресурсы). Кроме того, при создании контекстной диаграммы формулируются цель моделирования, область (описание того, что будет рассматриваться как компонент системы, а что как внешнее воздействие) и точка зрения (позиция, с которой будет строиться модель). Обычно в качестве точки зрения выбирается точка зрения лица или объекта, ответственного за работу моделируемой системы в целом.

Затем общая функция разбивается на крупные подфункции. Этот процесс называется функциональной декомпозицией. Затем каждая подфункция декомпозируется на более мелкие - и так далее до достижения необходимой детализации описания. На рис. 1 показано дерево функций, называемое деревом узлов функциональной модели.

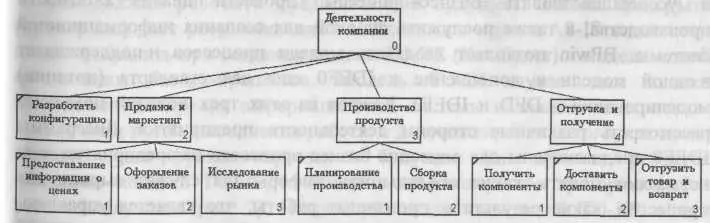

Рис. 1. Пример декомпозиции - диаграмма дерева узлов функциональной модели

Каждый узел соответствует отдельному фрагменту описания - диаграмме. Модель представляет собой совокупность иерархически выстроенных диаграмм, каждая из которых является описанием какой-либо функции или работы (activity).

Работы на диаграммах изображаются в виде прямоугольников (функциональные блоки). Каждая работа изображает какую-либо функцию или работу и именуется глаголом или глагольной фразой, обозначающей действие, например "Изготовление изделия", "Обслуживание клиента" ит. д. Стрелки помечаются существительным и обозначают объекты или информацию, связывающую работы между собой и с внешним миром. В отличие от моделей, отображающих структуру организации, работа на диаграмме верхнего уровня в функциональной модели - это не элемент управления нижестоящими работами. Работы нижнего уровня - это то же самое, что работа верхнего уровня, но в более детальном изложении. После каждого сеанса декомпозиции автором диаграммы формируется папка -набор документов, в который входит сама диаграмма, дополнительные отчеты и т. д. Папка направляется эксперту предметной области (т. е. человеку, хорошо разбирающемуся в моделируемом фрагменте деятельности предприятия) для проведения экспертизы. На уровне контекстной диаграммы это может быть управляющий предприятия, на уровне первой декомпозиции - начальник отдела и т. д., вплоть до рядового исполнителя. Прежде чем декомпозировать далее, на текущем уровне необходимо внести в диаграмму все замечания экспертов. Таким образом, каждый из экспертов дополняет модель в той ее части, в которой он наиболее компетентен. В результате получается полностью адекватная системе модель, которая позволяет наглядно представить существующие недостатки, перенаправить и усовершенствовать бизнес-процессы, провести анализ стоимости производства, а также послужить основой для создания информационной системы. BPwin позволяет создавать модели процессов и поддерживает в одной модели в дополнение к IDEF0 еще два стандарта (нотации) моделирования - DFD и IDEF3. Каждая из этих трех нотаций позволяет рассмотреть различные стороны деятельности предприятия. Диаграммы IDEF0 предназначены для описания бизнес-процессов на предприятии, они позволяют понять, какие объекты или информация служат сырьем для процессов, какие результаты производят работы, что является управляющими факторами и какие ресурсы для этого необходимы. Нотация IDEF0 позволяет выявить формальные недостатки бизнес-процессов, что существенно облегчает анализ деятельности предприятия. Диаграммы потоков данных (Data flow diagramming, DFD) используются для описания документооборота и обработки информации. Для описания логики взаимодействия информационных потоков более подходит IDEF3, называемая также workflow diagramming - нотацией моделирования, использующая графическое описание информационных потоков, взаимоотношений между процессами обработки информации и объектов, являющихся частью этих процессов.
