Андрей Орлов - AutoCAD 2010

Чтобы лучше понять принцип работы объектной привязки, построим отрезок, один конец которого будет совпадать с концом другого отрезка, а второй – с серединой еще одного, третьего, отрезка.

1. Предварительно создайте два отрезка, расположив их произвольным образом.

2. Щелкните правой кнопкой мыши на кнопке Object Snap(Объектная привязка) в строке состояния и выберите в появившемся меню пункт Settings(Настройки), чтобы вызвать диалоговое окно Drafting Settings(Режимы рисования) (см. рис. 2.10). Проследите за тем, чтобы был установлен флажок Endpoint(Конечная точка) и снят флажок Midpoint(Середина).

3. Установите флажок Object Snap On (F3)(Включить объектную привязку (F3)), чтобы включить объектную привязку, и закройте окно, нажав кнопку OK.

4. Вызовите команду LINE и в ответ на запрос Specify first point: наведите указатель на конечную точку первого отрезка. Когда точка будет помечена оранжевым маркером в виде квадрата, щелкните кнопкой мыши так, чтобы задать первую точку создаваемого отрезка.

5. Нажмите клавишу Shiftи, щелкнув правой кнопкой мыши, выберите режим Mid Between 2 Points(Между двумя точками).

6. В командной строке появится запрос First point of mid:. Подведите указатель к одному из концов второй линии и при появлении оранжевого квадрата щелкните кнопкой мыши.

7. Теперь в ответ на запрос Second point of mid: нужно указать второй конец линии. В результате щелчка на нем линия к середине этого отрезка будет построена.

Режим объектного отслеживания позволяет создавать новые объекты, расположенные в заданной позиции относительно уже имеющихся объектов. При использовании отслеживания объектной привязки практически отпадает необходимость во вспомогательных построениях, так как новые точки задаются в интерактивном режиме исходя из расположения выбранных объектов.

Чтобы включить режим отслеживания объектной привязки, необходимо нажать кнопки Object Snap(Объектная привязка) и Object Snap Tracking(Объектное отслеживание) в строке состояния. Настройка отслеживания объектной привязки выполняется в диалоговом окне Drafting Settings(Режимы рисования) (см. рис. 2.10).

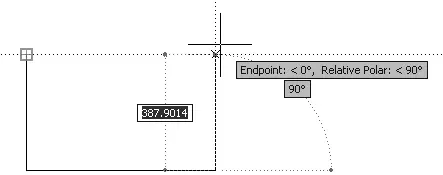

На рис. 2.12 показано, как с помощью режима отслеживания объектной привязки задать расположение точки, привязанной к концам двух отрезков.

Рис. 2.12.Использование режима объектного отслеживания

Команда RECTANGLE позволяет создавать прямоугольники. Обычно для этого следует указать две противоположные угловые точки. Однако при необходимости прямоугольник можно создать и несколько иным способом, воспользовавшись дополнительными параметрами.

Для созданя прямоугольника вызовите команду RECTANGLE, щелкнув на кнопке Rectangle(Прямоугольник) на вкладке Home(Основная) в группе Draw(Черчение) ленты. Можно также нажать эту кнопку на панели инструментов Draw(Черчение) или выполнить команду меню Draw → Rectangle(Черчение → Прямоугольник), если вы работаете с классическим интерфейсом AutoCAD.

Если необходимо создать простой прямоугольник, укажите любым известным вам способом координаты первого угла в ответ на запрос:

Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]:

Параметры, предоставляемые командой, позволяют создавать прямоугольники нестандартной конфигурации.

• С помощью параметров Chamfer и Fillet можно создать прямоугольник с фаской или скруглением (см. главу 6).

• Параметры Elevation и Thickness пригодятся, когда вы начнете работать в трехмерном пространстве. С помощью параметра Elevation создается обычный прямоугольник, однако он строится в плоскости, параллельной XY, на определенном расстоянии, которое и задается с помощью параметра Elevation. Параметр Thickness позволяет задать толщину прямоугольника – размер по вертикали.

Примечание

Лучше понять суть параметров Elevation и Thickness вы сможете, когда познакомитесь с трехмерным пространством.

• После выбора параметра Width появится запрос:

Specify line width for rectangles <0.0000>:

В ответ необходимо задать ширину линии прямоугольника.

После определения координат первого угла появится запрос:

Specify other corner point or [Area/Dimensions/Rotation]:

Указав расположение второй угловой точки, вы создадите прямоугольник (рис. 2.13).
