Владимир Дьяконов - Maple 9.5/10 в математике, физике и образовании

Когда команда уже есть в строке ввода, повторное исполнение команды Complete Command Ctrl+Space выводит окно с перечнем вариантов данной команды — рис. 1.35. Естественно, что этот перечень намного меньше перечня всех возможных команд.

Рис. 1.35. Окно с перечнем вариантов команды

Огромное число команд в Maple 9.5 затрудняет применение окна с перечнем всех команд. Начинающим пользователям полезно знать, что перед применением той или иной команды надо разбираться в ее назначении и видах синтаксической записи. Сравнительно короткие команды проще вводить набором их имени, чем из окна с полным перечнем команд.

Помощники (ассистенты) — еще одно новое средство, облегчающее работу с системой Maple 9.5 начинающих пользователей, особенно студентов вузов и учащихся других образовательных учреждений. В Maple 9.5 включено 7 ассистентов, список которых открывает команда Assistants.

Curve Fitting... — помощник по подгонке кривых;

Library Browser... — браузер для просмотра библиотек;

Matrix Builder... — помощник по заданию матриц заданного размера;

ODE Analyser... — анализатор систем обыкновенных дифференциальных уравнений;

Optimization... — помощник по решению задач оптимизации;

Plot Builder... — создатель (построитель) графиков по заданным выражениям;

Unit Converter... — преобразователь единиц измерений научных величин.

Помимо ядра в Maple 9.5 входит множество библиотек и нередко пользователь должен иметь достаточно полную информацию о наличии той или иной библиотеки, месте ее расположения и т.д. Для этого в Maple 9.5 был введен браузер библиотек. Он открывается введением команды Library Browser… — рис. 1.36.

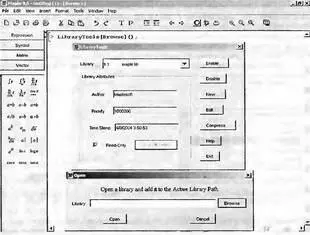

Рис. 1.36. Окно браузера библиотек Maple 9.5

Подробно описывать работу с этим средством не имеет особого смысла: обычно пользователя устраивают установки параметров библиотек по умолчанию, кроме того назначение кнопок окна браузера библиотек вполне очевидно

Куда более интересным является интерактивный построитель графиков, вводимый командой Plot Builder.... При выполнении из меню этой команды в строке ввода появляется следующая команда:

> plot[interactive]();

Одновременно появляется окно этой команды, показанное на рис. 1.35. Поначалу оно пустое. В окно необходимо ввести одно или несколько математических выражений, по которым и строится будущий график. Для этого достаточно активизировать кнопку Add (добавление выражения). Появится окно добавления и редактирования выражения, представленное на рис. 1.37 справа от окна интерактивного построителя графиков. В этом окне введено выражение для первой кривой графика x *sin( x ).

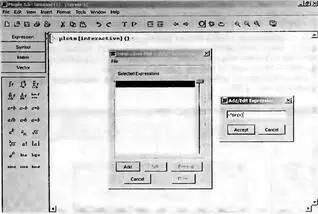

Рис. 1.37. Окна интерактивного построения графиков и ввода первого математического выражения

Нажав мышью кнопку Accept окна выражения можно переместить его в окно интерактивного построения графика. Этот случай представлен на рис. 1.38, где показан случай ввода нового выражения sin(x)/x. Обратите внимание на то, что первое выражение уже попало в окно интерактивного построения графика и ранее пассивные кнопки его стали активными.

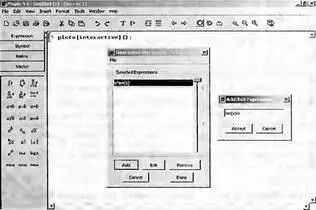

Рис. 1 38. Окна интерактивного построения графиков и ввода второго математического выражения

Назначение кнопок окна интерактивного построения графиков следующее:

Add — добавление в окно нового математического выражения; Edit — вывод окна редактирования математического выражения; Remove — удаление выделенного математического выражения; Cancel — прекращение работы с данным средством;

Done — завершение работы с данным средством и вывод окна со списком типов графиков (рис. 1.39).

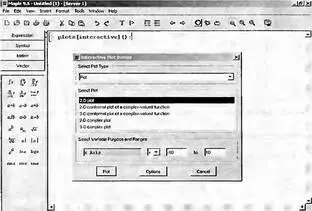

Рис. 1.39. Окно со списком типов графиков

В окне списка графиков можно выбрать тот или иной вариант для заданного типа графиков и установить пределы изменения переменных, соответствующих координатным осям графиков. Кнопка Options позволяет задать дополнительные опции (разумеется, если это нужно), кнопка Cancel прерывает работу с данным инструментов, а кнопка Plot — строит нужный график (рис. 1.40).
