Роберт Мартин - Чистая архитектура. Искусство разработки программного обеспечения

Мы написали вытесняющего диспетчера задач, управляющего прерываниями и вводом/выводом. Мы написали приложения; мы написали драйверы диска и драйверы терминалов, драйверы накопителей на магнитной ленте и все остальное в этой системе. В этой системе не было ни одного бита, написанного не нами. Это был тяжелый труд в течение множества 80-часовых недель, но мы запустили этого зверя за 8 или 9 месяцев.

Система имела простую архитектуру (рис. П.7). Когда приложение запускалось, оно генерировало данные до заполнения выходного буфера заданного терминала. Затем диспетчер задач выгружал это приложение и загружал новое. При этом диспетчер продолжал выводить информацию со скоростью 30 символов в секунду почти до его опустошения. Затем он вновь загружал приложение, чтобы снова заполнить буфер.

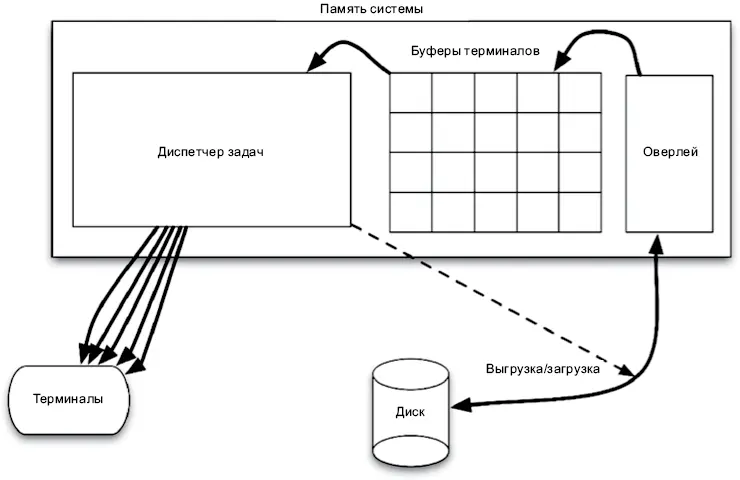

Рис. П.7.Архитектура системы

В этой системе есть две границы. Первая — вывод символов. Приложения не знали, что их вывод посылается терминалам со скоростью 30 символов в секунду. В действительности для приложений вывод символов был полностью абстрагирован. Приложения просто передавали строки диспетчеру задач, а тот заботился о загрузке их в буферы, отправке символов терминалам и загрузке приложений в память и выгрузке их из памяти.

Зависимости пересекали эту границу в прямом направлении, то есть их направленность совпадала с направленностью потока управления. Приложения имели зависимости времени компиляции от диспетчера задач, и поток управления следовал от приложений в сторону диспетчера. Граница оберегает приложения от просачивания в них информации о типе устройства, в который производится вывод.

Вторая граница пересекалась зависимостями в обратном направлении. Диспетчер задач мог запускать приложения, но не имел зависимости времени компиляции от них. Поток управления следовал от диспетчера к приложениям. Полиморфный интерфейс, инвертирующий зависимость, был прост: каждое приложение запускалось переходом по одному и тому же адресу в области оверлея. Граница оберегает диспетчера от просачивания в него информации об устройстве приложений, кроме адреса точки запуска.

В 1973 году я поступил на работу в компанию Teradyne Applied Systems (TAS) в Чикаго. Это было подразделение корпорации Teradyne Inc . со штаб-квартирой в Бостоне. Мы занимались системой, управлявшей довольно мощными лазерами для обработки электронных компонентов с высокой точностью.

В ту пору производители электронных компонентов использовали метод шелкотрафаретной печати на керамической подложке. Подложки имели размер примерно 1 квадратный дюйм. Компонентами были обычные резисторы — устройства, создающие сопротивление электрическому току.

Величина сопротивления резистора зависела от множества факторов, включая состав и геометрию. Чем шире был резистор, тем меньшее сопротивление он оказывал.

Наша система позиционировала керамическую подложку в жгуте проводов, соединяющих датчики с резисторами. Система должна была измерять сопротивление и затем с помощью лазера отсекать части резистора, делая его тоньше и тоньше, пока не будет достигнута желаемая величина сопротивления с точностью до десяти процентов.

Мы продавали эти системы производителям, а также использовали некоторые свои системы для производства небольших партий по заказам менее крупных производителей.

Система работала на компьютере M365. Это было время, когда многие компании строили свои компьютеры: корпорация Teradyne строила M365 и передавала их своим подразделениям. M365 был усовершенствованной версией PDP-8 — популярного в те дни мини-компьютера.

M365 управлял координатным столом, который перемещал керамические подложки между датчиками. Также он управлял системой измерения и лазером. Позиционирование лазера осуществлялось посредством вращающихся X-Y зеркал. Компьютер также управлял мощностью лазера.

Среда разработки для M365 была довольно примитивной. Этот компьютер не имел диска. Данные сохранялись на картриджах с магнитной лентой, которые выглядели как старые 8-дорожечные аудиокассеты. Лента и приводы производились компанией Tri-Data.

Так же как 8-дорожечные аудиокассеты того времени, лента была склеена в петлю. Привод мог прокручивать ее только в одном направлении — в них не было функции перемотки! Если требовалось установить ленту в начальную позицию, нужно было прокручивать ее вперед до достижения «точки загрузки».
