Джефф Раскин - Интерфейс - новые направления в проектировании компьютерных систем

Инструкции в диалоговом окне (рис. 4.2) довольно просты. На их основе можно описать метод действий, который должен использовать Хол в терминах жестов модели GOMS. Запись по модели GOMS будет представлена последовательно по мере того, как будут добавляться новые жесты.

Рис. 4.2. Вариант диалогового окна с использованием группы переключателей

• Перемещение руки к графическому устройству ввода данных:

H

• Перемещение курсора к необходимому переключателю в группе:

H P

• Нажатие на необходимый переключатель:

H P K

В половине случаев в интерфейсе уже будет выбрано требуемое направление перевода, и поэтому Холу не придется кликать на переключатель. Сейчас мы рассматриваем случай, когда переключатель не установлен в требуемое положение.

• Перемещение рук снова к клавиатуре:

H P K H

• Ввод четырех символов:

H P K H K K K K

• Нажатие клавиши «Enter»:

H P K H K K K K K

Нажатие клавиши «Enter» завершает часть анализа, касающуюся метода. В соответствии с правилом 0 мы ставим оператор M перед всеми операторами K и P за исключением операторов P, указывающих на аргументы, которых в нижеследующем примере нет:

H M P M K H M K M K M K M K M K

Правило 1 предписывает заменить P M K на P K и удалить все другие операторы M, которые являются ожидаемыми (в указанном примере таких нет). Кроме того, правило 2 предписывает удалять операторы M в середине цепочек. После применения этих двух правил остается следующая запись:

H M P K H M K K K K M K

В соответствии с правилом 4 следует оставить оператор M перед конечным K. Правила 3 и 5 в данном примере не применяются.

Следующий шаг – это заменить символы операторов на соответствующие временные интервалы (напомним, что K=0.2; P=1.1; H=0.4; M=1.35).

H + M + P + K + H + M + K + K + K + K + M + K = 0.4 + 1.35 + 1.1 + 0.2 + 0.4 + 1.35 + 4*(0.2) + 1.35 + 0.2 = 7.15 с

В случае когда переключатель уже установлен в требуемое положение, метод действий становится следующим:

M K K K K M K

M + K + K + K + K + M + K = 3.7 с

По условиям задачи оба случая являются равновероятными. Таким образом, среднее время, которое потребуется Холу на использование интерфейса для перевода из одной шкалы в другую, составит (7.15+3.7)/2? 5.4 с. Но поскольку описанные два метода являются разными, Холу будет трудно использовать их автоматично. Нерешенной проблемой количественных методов анализа остается оценка процента появления ошибок при использовании данной модели интерфейса.

Далее мы рассмотрим графический интерфейс, в котором используется известная всем метафора.

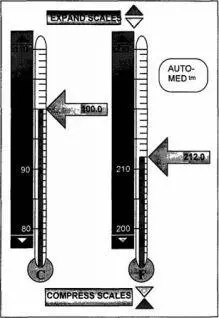

Рис. 4.3. ГИП для задачи Хола

В интерфейсе, показанном на рис. 4.3, используется наглядное отображение термометров. Хол может поднять или опустить указатель на каждом термометре методом перетаскивания с помощью ГУВ. Хол определяет, какой ему необходимо сделать пересчет, перемещая стрелку указателя либо по шкале Цельсия, либо по шкале Фаренгейта. Холу не требуется вводить символы посредством клавиатуры – он просто выбирает значение температуры на одном из термометров. При перемещении указателя на одном термометре указатель на другом перемещается на соответствующее значение. Точность устанавливается с помощью регуляторов масштабирования шкал. Также возможно изменить текущий диапазон значений. Изменение шкалы или диапазона на одном термометре автоматически приводит к соответствующему изменению на другом. Точное числовое значение отображается на перемещаемой стрелке. Температура показывается как в числовом виде так и с помощью уровня градусника, поэтому Хол может, на свое усмотрение, пользоваться либо графическим вариантом представления данных, либо символьным. Сервис «Автомед» позволяет установить диапазоны термометров с центром в районе 37 градусов шкалы Цельсия и 98.6 градусов Фаренгейта на случай, если кто-то из сотрудников работает со значениями температуры тела человека. Эта опция служит для экономии времени.

С помощью нажатия кнопок «Расширить шкалу» (Expand Scales) и «Сжать шкалу» (Compress Scales) можно уменьшить или увеличить цену деления шкал в 10 раз. Для перехода к значению, которое в данный момент не видно на экране, Хол расширяет шкалу, затем прокручивает до нужного места на шкале, устанавливает стрелку на необходимое температурное значение и потом сжимает шкалу до получения требуемой точности, при необходимости подстраивая стрелку указателя.
