При использовании подобного выражения для перехода не забывайте о длине самой команды, в которой это выражение используется, так как значение счетчика адреса соответствует смещению в сегменте команд данной, а не следующей за ней команды. В нашем примере команда jmp занимает 2 байта. Но будьте осторожны, длина команды зависит от того, какие в ней используются операнды. Команда с регистровыми операндами будет короче команды, один из операндов которой расположен в память. В большинстве случаев эту информацию можно получить, зная формат машинной команды и анализируя колонку листинга с объектным кодом команды;

4) регистровый операнд – это просто имя регистра. В программе на ассемблере можно использовать имена всех регистров общего назначения и большинства системных регистров;

5) базовый и индексный операнды. Этот тип операндов используется для реализации косвенной базовой, косвенной индексной адресации или их комбинаций и расширений;

6) структурные операнды используются для доступа к конкретному элементу сложного типа данных, называемого структурой.

Записи (аналогично структурному типу) используются для доступа к битовому полю некоторой записи.

Операнды являются элементарными компонентами, из которых формируется часть машинной команды, обозначающая объекты, над которыми выполняется операция. В более общем случае операнды могут входить как составные части в более сложные образования, называемые выражениями. Выражения представляют собой комбинации операндов и операторов, рассматриваемые как единое целое. Результатом вычисления выражения может быть адрес некоторой ячейки памяти или некоторое константное (абсолютное) значение.

Возможные типы операндов мы уже рассмотрели. Перечислим теперь возможные типы операторов ассемблера и синтаксические правила формирования выражений ассемблера, и дадим краткую характеристику операторов.

1. Арифметические операторы. К ним относятся:

1) унарные «+» и «—»;

2) бинарные «+» и «—»;

3) умножения «*»;

4) целочисленного деления «/»;

5) получения остатка от деления «mod».

Эти операторы расположены на уровнях приоритета 6,7,8 в таблице 4.

Рис. 8. Синтаксис арифметических операций

2. Операторы сдвига выполняют сдвиг выражения на указанное количество разрядов (рис. 9).

Рис. 9. Синтаксис операторов сдвига

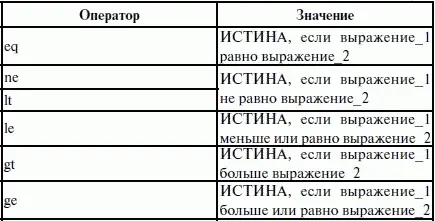

3. Операторы сравнения (возвращают значение «истина» или «ложь») предназначены для формирования логических выражений (рис. 10 и табл. 3). Логическое значение «истина» соответствует цифровой единице, а «ложь» – нулю.

Рис. 10. Синтаксис операторов сравнения

4. Логические операторы выполняют над выражениями побитовые операции (рис. 11). Выражения должны быть абсолютными, т. е. такими, численное значение которых может быть вычислено транслятором.

Рис. 11. Синтаксис логических операторов

5. Индексный оператор []. Скобки тоже являются оператором, и транслятор их наличие воспринимает как указание сложить значение выражение_1 за этими скобками с выражение_2, заключенным в скобки (рис. 12).

Рис. 12. Синтаксис индексного оператора

Заметим, что в литературе по ассемблеру принято следующее обозначение: когда в тексте речь идет о содержимом регистра, то его название берут в круглые скобки. Мы также будем придерживаться этого обозначения.

6. Оператор переопределения типа ptr применяется для переопределения или уточнения типа метки или переменной, определяемых выражением (рис. 13).
