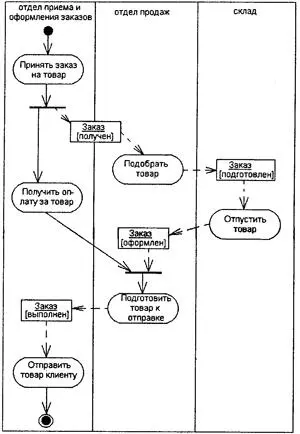

Рис. 7.9.Фрагмент диаграммы деятельности торговой компании с объектом-заказом

В заключение следует остановиться на необходимости синхронизации отдельных действий на диаграмме деятельности. Такая необходимость возникает всякий раз, когда параллельно выполняемые действия оказывают влияние на друг на друга. Если вспомнить материал главы 6, то применительно к диаграмме состояний для этой цели применялось специальное псевдосостояние – синхронизирующее состояние. На диаграмме деятельности никаких дополнительных обозначений не используется, поскольку синхронизация параллельных процессов может быть реализована с помощью переходов «разделение-слияние».

В качестве примера рассмотрим упрощенную ситуацию с моделированием процесса постройки дома (см. главу 6). Напомним, что в этом примере постройка дома включает в себя строительные работы (возведение фундамента и стен, возведение крыши и отделочные работы) и работы по электрификации дома (подведение электрической линии, прокладка скрытой электропроводки и установка осветительных ламп). Синхронизация параллельного выполнения этого комплекса работ может быть явно указана на диаграмме деятельности (рис. 7.10).

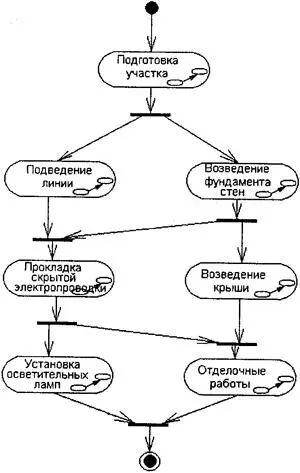

Рис. 7.10.Диаграмма деятельности с синхронизацией параллельных действий

В рассмотренном примере все состояния являются состояниями под-деятельности. Это означает, что каждое из них можно детализировать в виде отдельного графа деятельности с соответствующей диаграммой. Действительно, состояние под-деятельности «Подготовка участка» может включать в себя такие действия, как очистка участка от деревьев, вывоз этих деревьев за пределы участка, рытье котлована под фундамент, установка временных строений для складирования строительных материалов и другие работы.

Впрочем, некоторые из состояний могут быть и простыми состояниями действия, в случае если соответствующая работа превращается в выполнение элементарного действия, неразложимого на отдельные операции или приемы.

Диаграммы деятельности играют важную роль в понимании процессов реализации алгоритмов выполнения операций классов и потоков управления в моделируемой системе. Используемые для этой цели традиционные блок-схемы алгоритмов обладают серьёзными ограничениями в представлении параллельных процессов и их синхронизации. Применение дорожек и объектов открывает дополнительные возможности для наглядного представления бизнес-процессов, позволяя специфицировать деятельность подразделений компаний и фирм.

Содержание диаграммы деятельности во многом напоминает диаграмму состояний, хотя и не тождественно ей. Поэтому многие рекомендации по построению последней оказываются справедливыми применительно к диаграмме деятельности. В частности, эта диаграмма строится для отдельного класса, варианта использования, отдельной операции класса или целой подсистемы.

С одной стороны, на начальных этапах проектирования, когда детали реализации деятельностей в проектируемой системе неизвестны, построение диаграммы деятельности начинают с выделения под-деятельностей, которые в совокупности образуют деятельность подсистем. В последующем, по мере разработки диаграмм классов и состояний, эти под-деятельности уточняются в виде отдельных вложенных диаграмм деятельности компонентов подсистем, какими выступают классы и объекты.

С другой стороны, отдельные участки рабочего процесса в существующей системе могут быть хорошо отлаженными, и у разработчиков может возникнуть желание сохранить этот механизм выполнения действий в проектируемой системе. Тогда строится диаграмма деятельности для этих участков, отражающая конкретные особенности выполнения действий с использованием дорожек и объектов. В последующем такая диаграмма вкладывается в более общие диаграммы деятельности для подсистемы и системы в целом, сохраняя свой уровень детализации.

Таким образом, процесс объектно-ориентированного анализа и проектирования сложных систем представляется как последовательность итераций нисходящей и восходящей разработки отдельных диаграмм, включая и диаграмму деятельности. Доминирование того или иного из направлений разработки определяется особенностями конкретного проекта и его новизной.
