В завершение этого раздела рассмотрим диаграмму состояний, которая представляет собой пример моделирования поведения конкретного объекта – процесса функционирования телефонного аппарата (рис. 6.14). Этот пример иллюстрирует все основные особенности графической нотации, используемой при построении диаграммы состояний.

Кратко прокомментируем основные особенности этого примера. Данная диаграмма состояний представляет единственный автомат с одним составным состоянием. Вне этого составного состояния имеется только одно состояние «ожидание», которое характеризует исправный и подключенный к телефонной сети телефонный аппарат. Переход в следующее состояние происходит при поднятии телефонной трубки. Переход с атомарным действием «подать тоновый сигнал» переводит аппарат в составное состояние, а точнее – в начальное его подсостояние.

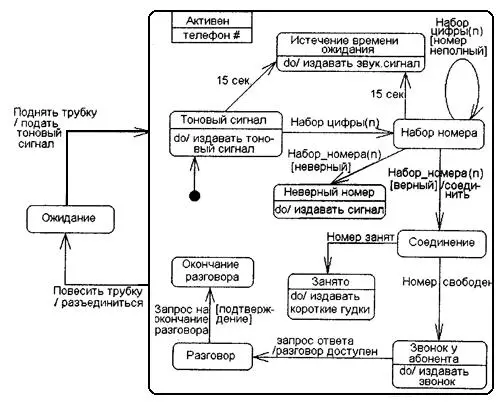

Рис. 6.14.Диаграмма состояний процесса функционирования телефонного аппарата

Далее телефонный аппарат будет находиться в состоянии «тоновый сигнал». При этом будет непрерывно издавать этот сигнал до тех пор, пока не произойдет событие-триггер «набор цифры (п)», либо не истечет 15 секунд с момента поднятия трубки. В первом случае аппарат перейдет в состояние «набор номера», а во втором – в состояние «истечение времени ожидания». Последняя ситуация может быть результатом сомнений по поводу «звонить – не звонить?», следствием чего могут стать гудки в трубке. При этом нам ничего не остается делать, как опустить ее на рычаг.

При наборе номера выполняется событие-триггер "набор цифры (п) со сторожевым условием «номер неполный». Это означает, что если набранный телефонный номер не содержит необходимого количества цифр, то нам следует продолжать набор очередной цифры, оставаясь в состоянии «набор номера».

Если же набранный номер полный, то можно перейти в состояние «неверный номер» или «соединение». В случае неверного номера (сторожевое условие «неверный» истинно) ничего не остается, как покинуть составное состояние, опустив трубку на рычаг. Если же номер верный, то происходит соединение по этому номеру.

Однако в результате соединения может оказаться, что аппарат абонента занят (переход в состояние «занято») либо свободен (переход в состояние «звонок у абонента»). В первом случае можно повторить дозвон, предварительно опустив трубку на рычаг (выход из составного состояния). Во втором случае происходит проверка сторожевого условия «разговор доступен». Если оно истинно, что соответствует снятию трубки абонентом, начинается телефонный разговор. В противном случае (это условие не выполняется, т. е. оно ложно) телефон абонента будет продолжать звонить, извещая нас об отсутствии последнего либо о невозможности по какой-либо причине вести разговор по телефону. При этом нам ничего не остается, как опустить трубку на рычаг.

Если же разговор состоялся, то после слов прощания и выполнения сторожевого условия «подтверждение» на окончание разговора мы снова опускаем трубку. При этом телефонный аппарат переходит в состояние «ожидание», в котором может находиться неопределенно долго.

Примечание 56 Примечание 56 Строго говоря, рассмотренный пример отражает не все аспекты поведения даже такого несложного на первый взгляд устройства, каким является обычный телефонный аппарат. В частности, данная диаграмма состояний может быть дополнена переходом из состояния «ожидание» по событию-триггеру «телефонный звонок», который может сразу перевести нас во внутреннее подсостояние «разговор», если мы решили снять телефонную трубку (переход типа а на рис. 6.12).

Другая модификация может быть связана с желанием повторно использовать набранный номер в случае коротких гудков «занято» у абонента. Решение этой задачи может быть реализовано на основе использования исторического состояния вместо начального подсостояния, которое будет запоминать в памяти аппарата единожды набранный номер. Дополнить диаграмму состояний читателю предлагается самостоятельно в качестве упражнения.

Основные особенности построения диаграмм состояний были рассмотрены при описании соответствующих модельных элементов, входящих в пакет Автоматы. Однако некоторые моменты не нашли отражения, о чем необходимо сказать в заключение этой главы.
