В качестве примера выражения действия (см. рис. 6.5) может служить "разорвать телефонное соединение (телефонный номер), которое должно быть выполнено сразу после установления истинности («истина») сторожевого условия «почтовый ящик на сервере пуст».

Другим примером может служить очевидная ситуация с выделением графических объектов на экране монитора при однократном нажатии левой кнопки мыши. Имеется в виду обработка сигналов от пользователя при выделении тех или иных графических примитивов (пиктограмм). В этом случае соответствующий переход может иметь следующую строку текста: "нажата и отпущена левая кнопка мыши (координаты) [координаты в области графического объекта] / выделить объект (цвет). Результатом этого триггерного перехода может быть, например, активизация некоторых свойств объекта (размер файла в строке состояния) или последующее его удаление в корзину.

Примечание 55 Примечание 55 Иногда после выражения действия может быть записано сообщение в формате: 'Л' <���имя объекта приемника сообщения> '.' <���имя посылаемого сообщения> '('<���параметр>':'<���тип>,')'. При этом сообщение имеет чисто информационный характер и не передает управление на объект-приемник сообщения.

Составное состояние (composite state) – такое сложное состояние, которое состоит из других вложенных в него состояний. Последние будут выступать по отношению к первому как подсостояния (substate). Хотя между ними имеет место отношение композиции, графически все вершины диаграммы, которые соответствуют вложенным состояниям, изображаются внутри символа составного состояния (рис. 6.6). В этом случае размеры графического символа составного состояния увеличиваются, так чтобы вместить в себя все подсостояния.

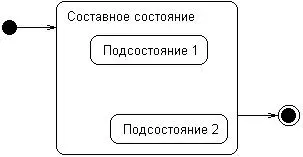

Рис. 6.6.Графическое представление составного состояния с двумя вложенными в него последовательными подсостояниями

Составное состояние может содержать два или более параллельных подавтомата или несколько последовательных подсостояний. Каждое сложное состояние может уточняться только одним из указанных способов. При этом любое из подсостояний, в свою очередь, может являться составным состоянием и содержать внутри себя другие вложенные подсостояния. Количество уровней вложенности составных состояний не фиксировано в языке UML.

Последовательные подсостояния (sequential substates) используются для моделирования такого поведения объекта, во время которого в каждый момент времени объект может находиться в одном и только одном подсостояний. Поведение объекта в этом случае представляет собой последовательную смену подсостояний, начиная от начального и заканчивая конечным подсостояниями. Хотя объект продолжает находиться в составном состоянии, введение в рассмотрение последовательных подсостояний позволяет учесть более тонкие логические аспекты его внутреннего поведения.

Для примера рассмотрим в качестве моделируемого объекта обычный телефонный аппарат. Он может находиться в различных состояниях, одним из которых является состояние дозвона до абонента. Очевидно, для того чтобы позвонить, необходимо снять телефонную трубку, услышать тоновый сигнал, после чего набрать нужный телефонный номер. Таким образом, состояние дозвона до абонента является составным и состоит из двух последовательных подсостояний: «поднять телефонную трубку» и «набрать телефонный номер». Фрагмент диаграммы состояний для этого примера содержит одно составное состояние и два последовательных подсостояний (рис. 6.7).

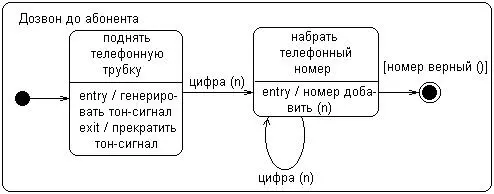

Рис. 6.7.Пример составного состояния с двумя вложенными последовательными подсостояниями

Некоторых пояснений могут потребовать переходы. Два из них специфицируют событие-триггер набор цифры, которое имеет имя «цифра» с параметром "п". В качестве параметра, как нетрудно предположить, выступает отдельная цифра на диске телефонного аппарата. Переход из начального под-состояния нетриггерный, поскольку он не содержит никакой строки текста. Последний переход в конечное подсостояние не имеет события-триггера, но имеет сторожевое условие, проверяющее правильность набранного номера абонента. Только в случае истинности этого условия телефонный аппарат может перейти в конечное подсостояние, которое характеризует суперсостояние «дозвон до абонента» в целом.
