Выделение исходных или базовых компонентов предметной области, необходимых для решения той или иной задачи, представляет, в общем случае, нетривиальную проблему. Сложность данной проблемы проявляется в неформальном характере процедур или правил, которые можно применять для этой цели. Более того, такая работа должна выполняться совместно со специалистами или экспертами, хорошо знающими предметную область. Например, если разрабатывается база данных для обслуживания пассажиров крупного аэропорта, то в проектировании концептуальной схемы базы данных должны принимать участие штатные сотрудники данного аэропорта. Эти сотрудники должны хорошо знать весь процесс обслуживания пассажиров или данную предметную область.

Для выделения или идентификации компонентов предметной области было предложено несколько способов и правил. Сам этот процесс получил название концептуализации предметной области. При этом под компонентой понимают некоторую абстрактную единицу, которая обладает функциональностью, т. е. может выполнять определенные действия, связанные с решением поставленных задач. На предварительном этапе концептуализации рекомендуется использовать так называемые CRC-карточки (Component, Responsibility, Collaborator– компонента, обязанность, сотрудники) [1]. Для каждой выделенной компоненты предметной области разрабатывается собственная CRC-карточка (рис. 1.6).

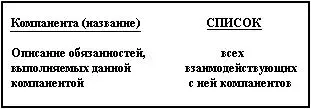

Рис. 1.6.Общий вид CRC-карточки для описания компонентов предметной области

Появление методологии ООАП потребовало, с одной стороны, разработки различных средств концептуализации предметной области, а с другой – соответствующих специалистов, которые владели бы этой методологией. На данном этапе появляется относительно новый тип специалиста, который получил название аналитика или архитектора. Наряду со специалистами по предметной области аналитик участвует в построении концептуальной схемы будущей программы, которая затем преобразуется программистами в код. При этом отдельные компоненты выбираются таким образом, чтобы при последующей разработке их было удобно представить в форме классов и объектов. В этом случае немаловажное значение приобретает и сам язык представления информации о концептуальной схеме предметной области.

Разделение процесса разработки сложных программных приложений на отдельные этапы способствовало становлению концепции жизненного цикла программы. Под жизненным циклом (ЖЦ) программы понимают совокупность взаимосвязанных и следующих во времени этапов, начиная от разработки требований к ней и заканчивая полным отказом от ее использования. Стандарт ISO/IEC 12207, хотя и описывает общую структуру ЖЦ программы, не конкретизирует детали выполнения тех или иных этапов. Согласно принятым взглядам ЖЦ программы состоит из следующих этапов:

• Анализа предметной области и формулировки требований к программе

• Проектирования структуры программы

• Реализации программы в кодах (собственно программирования)

• Внедрения программы

• Сопровождения программы

• Отказа от использования программы

На этапе анализа предметной области и .формулировки требований осуществляется определение функций, которые должна выполнять разрабатываемая программа, а также концептуализация предметной области. Эту работу выполняют аналитики совместно со специалистами предметной области. Результатом данного этапа должна являться некоторая концептуальная схема, содержащая описание основных компонентов и тех функций, которые они должны выполнять.

Этап проектирования структуры программы заключается в разработке детальной схемы будущей программы, на которой указываются классы, их свойства и методы, а также различные взаимосвязи между ними. Как правило, на этом этапе могут участвовать в работе аналитики, архитекторы и отдельные квалифицированные программисты. Результатом данного этапа должна стать детализированная схема программы, на которой указываются все классы и взаимосвязи между ними в процессе функционирования программы. Согласно методологии ООАП, именно данная схема должна "служить исходной информацией для написания программного кода.

Этап программирования вряд ли нуждается в уточнении, поскольку является наиболее традиционным для программистов. Появление инструментариев быстрой разработки приложений (Rapid Application Development, RAD) позволило существенно сократить время, и затраты на выполнение этого этапа. Результатом данного этапа является программное приложение, которое обладает требуемой функциональностью и способно решать нужные задачи в конкретной предметной области.
