Примечание 38 Примечание 38 В метамодели актер является подклассом классификатора. Актеры могут взаимодействовать с множеством вариантов использования и иметь множество интерфейсов, каждый из которых может представлять особенности взаимодействия других элементов с отдельными актерами.

Актеры используются для моделирования внешних по отношению к проектируемой системе сущностей, которые взаимодействуют с системой и используют ее в качестве отдельных пользователей. В качестве актеров могут выступать другие системы, подсистемы проектируемой системы или отдельные классы. Важно понимать, что каждый актер определяет некоторое согласованное множество ролей, в которых могут выступать пользователи данной системы в процессе взаимодействия с ней. В каждый момент времени с системой взаимодействует вполне определенный пользователь, при этом он играет или выступает в одной из таких ролей. Наиболее наглядный пример актера – конкретный пользователь системы со своими собственными параметрами аутентификации.

Любая сущность, которая согласуется с подобным неформальным определением актера, представляет собой экземпляр или пример актера. Для моделируемой системы актерами могут быть как субъекты-пользователи, так и другие системы. Поскольку пользователи системы всегда являются внешними по отношению к этой системе, то они всегда представляются в виде актеров.

Так как в общем случае актер всегда находится вне системы, его внутренняя структура никак не определяется. Для актера имеет значение только его внешнее представление, т. е. то, как он воспринимается со стороны системы. Актеры взаимодействуют с системой посредством передачи и приема сообщений от вариантов использования. Сообщение представляет собой запрос актером сервиса от системы и получение этого сервиса. Это взаимодействие может быть выражено посредством ассоциаций между отдельными актерами и вариантами использования или классами. Кроме этого, с актерами могут быть связаны интерфейсы, которые определяют, каким образом другие элементы модели взаимодействуют с этими актерами.

Два и более актера могут иметь общие свойства, т. е. взаимодействовать с одним и тем же множеством вариантов использования одинаковым образом. Такая общность свойств и поведения представляется в виде рассматриваемого ниже отношения обобщения с другим, возможно, абстрактным актером, который моделирует соответствующую общность ролей. Совокупность отношений, которые могут присутствовать на диаграмме вариантов использования, будет рассмотрена ниже в данной главе.

Интерфейс (interface) служит для спецификации параметров модели, которые видимы извне без указания их внутренней структуры. В языке UML интерфейс является классификатором и характеризует только ограниченную часть поведения моделируемой сущности. Применительно к диаграммам вариантов использования, интерфейсы определяют совокупность операций, которые обеспечивают необходимый набор сервисов или функциональности для актеров. Интерфейсы не могут содержать ни атрибутов, ни состояний, ни направленных ассоциаций. Они содержат только операции без указания особенностей их реализации. Формально интерфейс эквивалентен абстрактному классу без атрибутов и методов с наличием только абстрактных операций.

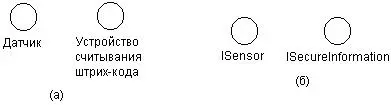

На диаграмме вариантов использования интерфейс изображается в виде маленького круга, рядом с которым записывается его имя (рис. 4.3, а). В качестве имени может быть существительное, которое характеризует соответствующую информацию или сервис (например, «датчик», «сирена», «видеокамера»), но чаще строка текста (например, «запрос к базе данных», «форма ввода», «устройство подачи звукового сигнала»). Если имя записывается на английском, то оно должно начинаться с заглавной буквы I, например, ISecurelnformation, ISensor (рис. 4.3, б).

Рис. 4.3.Графическое изображение интерфейсов на диаграммах вариантов использования

Примечание 39 Примечание 39 Имена интерфейсов подчиняются общим правилам наименования компонентов языка UML, т. е. имя может состоять из любого числа букв, цифр и некоторых знаков препинания, таких как двойное двоеточие «::». Последний символ используется для более сложных имен, включающих в себя не только имя самого интерфейса (после знака), но и имя сущности, которая включает в себя данный интерфейс (перед знаком). Примерами таких имен являются: «Сеть предприятия сервер» для указания на сервер сети предприятия или «Система аутентификации клиентов::форма ввода пароля».
