Александр Леоненков - Самоучитель UML

Конструктивное использование языка UML основывается на понимании общих принципов моделирования сложных систем и особенностей процесса объектно-ориентированного анализа и проектирования в частности. Выбор выразительных средств для построения моделей сложных систем предопределяет те задачи, которые могут быть решены с использованием данных моделей. При этом одним из основных принципов построения моделей сложных систем является принцип абстрагирования, который предписывает включать в модель только те аспекты проектируемой системы, которые имеют непосредственное отношение к выполнению системой своих функций или своего целевого предназначения. При этом все второстепенные детали опускаются, чтобы чрезмерно не усложнять процесс анализа и исследования полученной модели.

Другим принципом построения моделей сложных систем является принцип многомодельности. Этот принцип представляет собой утверждение о том, что никакая единственная модель не может с достаточной степенью адекватности описывать различные аспекты сложной системы. Применительно к методологии ООАП это означает, что достаточно полная модель сложной системы допускает некоторое число взаимосвязанных представлений (views), каждое из которых адекватно отражает некоторый аспект поведения или структуры системы. При этом наиболее общими представлениями сложной системы принято считать статическое и динамическое представления, которые в свою очередь могут подразделяться на другие более частные представления.) феномен сложной системы как раз и состоит в том, что никакое ее единственное представление не является достаточным для адекватного выражения всех особенностей моделируемой системы.

Еще одним принципом прикладного системного анализа является принцип иерархического построения моделей сложных систем. Этот принцип предписывает рассматривать процесс построения модели на разных уровнях абстрагирования или детализации в рамках фиксированных представлений. При этом исходная или первоначальная модель сложной системы имеет наиболее общее представление (метапредставление). Такая модель строится на начальном этапе проектирования и может не содержать многих деталей и аспектов моделируемой системы.

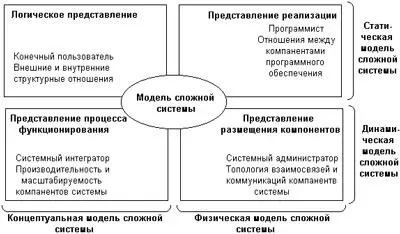

Рис. 3.1.Общая схема взаимосвязей моделей и представлений сложной системы в процессе объектно-ориентированного анализа и проектирования

Таким образом, процесс ООАП можно представить как поуровневый спуск от наиболее общих моделей и представлений концептуального уровня к более частным и детальным представлениям логического и физического уровня. При этом на каждом из этапов ООАП данные модели последовательно дополняются все большим количеством деталей, что позволяет им более адекватно отражать различные аспекты конкретной реализации сложной системы. Общая схема взаимосвязей моделей ООАП представлена на рис. 3.1.

Примечание 19 Примечание 19 Название «физическая модель» в терминологии ООАП и языка UML отличается от общепринятой трактовки этого термина в общей классификации моделей систем. В последнем случае под физической моделью системы понимают некоторую материальную конструкцию, обладающую свойствами подобия с формой оригинала. Примерами таких моделей могут служить модели технических систем (самолетов, кораблей), архитектурных сооружений (зданий, микрорайонов). Что касается использования этого термина в ООАП и языке UML, то здесь физическая модель отражает компонентный состав проектируемой системы с точки зрения ее реализации на некоторой технической базе и вычислительных платформах конкретных производителей.

Язык UML предназначен для решения следующих задач:

1. Предоставить в распоряжение пользователей легко воспринимаемый и выразительный язык визуального моделирования, специально предназначенный для разработки и документирования моделей сложных систем самого различного целевого назначения.

Речь идет о том, что важным фактором дальнейшего развития и повсеместного использования методологии ООАП является интуитивная ясность и понятность основных конструкций соответствующего языка моделирования. Язык UML включает в себя не только абстрактные конструкции для представления метамоделей систем, но и целый ряд конкретных понятий, имеющих вполне определенную семантику. Это позволяет языку UML одновременно достичь не только универсальности представления моделей для самых различных приложений, но и возможности описания достаточно тонких деталей реализации этих моделей применительно к конкретным системам.
