Александр Леоненков - Самоучитель UML

В языке UML выделяют три вида компонентов.

• Во-первых, компоненты развертывания, которые обеспечивают непосредственное выполнение системой своих функций. Такими компонентами могут быть динамически подключаемые библиотеки с расширением dll (рис. 10.2, а), Web-страницы на языке разметки гипертекста с расширением html (рис. 10.2, б) и файлы справки с расширением Ыр (рис. 10.2, в).

• Во-вторых, компоненты-рабочие продукты. Как правило – это файлы с исходными текстами программ, например, с расширениями h или срр для языка C++ (рис. 10.2, г).

• В-третьих, компоненты исполнения, представляющие исполнимые модули – файлы с расширением ехе. Они обозначаются обычным образом.

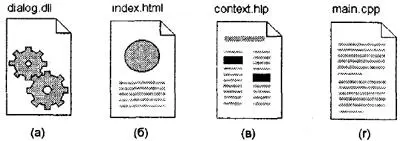

Рис. 10.2.Варианты графического изображения компонентов на диаграмме компонентов

Эти элементы иногда называют артефактами, подчеркивая при этом их законченное информационное содержание, зависящее от конкретной технологии реализации соответствующих компонентов. Более того, разработчики могут для этой цели использовать самостоятельные обозначения, поскольку в языке UML нет строгой нотации для графического представления примечаний.

Другой способ спецификации различных видов компонентов – явное указание стереотипа компонента перед его именем. В языке UML для компонентов определены следующие стереотипы:

• Библиотека (library) – определяет первую разновидность компонента, который представляется в форме динамической или статической библиотеки.

• Таблица (table) – также определяет первую разновидность компонента, который представляется в форме таблицы базы данных.

• Файл (file) – определяет вторую разновидность компонента, который представляется в виде файлов с исходными текстами программ.

• Документ (document) – определяет вторую разновидность компонента, . который представляется в форме документа.

• Исполнимый (executable) – определяет третий вид компонента, который может исполняться в узле.

Следующим элементом диаграммы компонентов являются интерфейсы. Последние уже неоднократно рассматривались ранее, поэтому здесь будут отмечены те их, особенности, которые характерны для представления на диаграммах компонентов. Напомним, что в общем случае интерфейс графически изображается окружностью, которая соединяется с компонентом отрезком линии без стрелок (рис. 10.3, а). При этом имя интерфейса, которое обязательно должно начинаться с заглавной буквы "I", записывается рядом с окружностью. Семантически линия означает реализацию интерфейса, а наличие интерфейсов у компонента означает, что данный компонент реализует соответствующий набор интерфейсов.

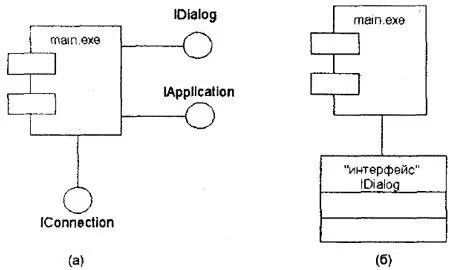

Рис. 10.3.Графическое изображение интерфейсов на диаграмме компонентов

Другим способом представления интерфейса на диаграмме компонентов является его изображение в виде прямоугольника класса со стереотипом «интерфейс» и возможными секциями атрибутов и операций (рис. 10.3, б). Как правило, этот вариант обозначения используется для представления внутренней структуры интерфейса, которая может быть важна для реализации.

При разработке программных систем интерфейсы обеспечивают не только совместимость различных версий, но и возможность вносить существенные изменения в одни части программы, не изменяя другие ее части. Таким образом, назначение интерфейсов существенно шире, чем спецификация взаимодействия с пользователями системы (актерами).

Примечание 75 Примечание 75 Характер использования интерфейсов отдельными компонентами может отличаться. Поэтому различают два способа связи интерфейса и компонента. Если компонент реализует некоторый интерфейс, то такой интерфейс называют экспортируемым, поскольку этот компонент предоставляет его в качестве сервиса другим компонентам. Если же компонент использует некоторый интерфейс, который реализуется другим компонентом, то такой интерфейс для первого компонента называется импортируемым. Особенность импортируемого интерфейса состоит в том, что на диаграмме компонентов это отношение изображается с помощью зависимости.

В общем случае отношение зависимости также было рассмотрено ранее (см. главу 5). Напомним, что зависимость не является ассоциацией, а служит для представления только факта наличия такой связи, когда изменение одного элемента модели оказывает влияние или приводит к изменению другого элемента модели. Отношение зависимости на диаграмме компонентов изображается пунктирной линией со стрелкой, направленной от клиента (зависимого элемента) к источнику (независимому элементу).
