Роб Кёртен - Введение в QNX/Neutrino 2. Руководство по программированию приложений реального времени в QNX Realtime Platform

На рисунке, приведенном ниже, мы видим три потока, размещенных в двух различных процессах:

Три потока в двух различных процессах.

Если мы предположим, что потоки «А» и «В» находятся в состоянии READY («готов»), что поток «С» блокирован (возможно, в ожидании мутекса), а другой поток «D» (не показан) в настоящее время выполняется, то очередь готовности, которую поддерживает ядро QNX/Neutrino, будет выглядеть следующим образом:

Два потока в очереди готовности, один блокирован, один выполняется.

На рисунке иллюстрируется внутренняя очередь готовности, которую использует ядро при принятии решения о том, кого запланировать на выполнение следующим. Заметьте, что поток «С» не находится в очереди готовности, потому что он блокирован, и поток «D» также не находится в этой очереди, потому что он уже выполняется.

Дисциплина RR (карусельная диспетчеризация) аналогична дисциплине диспетчеризации FIFO, за исключением того, что поток не будет работать бесконечно, если имеется другой поток с тем же самым приоритетом. Поток будет работать только в течение предопределенного кванта времени (который фиксирован и не может быть изменен). Вы можете узнать величину кванта времени, используя функцию sched_rr_get_interval() .

Когда ядро запускает на обработку поток с дисциплиной диспетчеризации RR, оно засекает время. Если поток не блокируется в течение выделенного ему кванта времени, квант времени истечет. Тогда ядро проверяет наличие другого готового к выполнению потока с тем же самым приоритетом. Если такой поток обнаруживается, то ядро активирует его. Если такого потока нет, то ядро снова ставит на выполнение предыдущий поток (то есть ядро выделяет потоку для работы еще один квант времени).

Давайте сделаем сводку правил диспетчеризации (для одиночного процессора) и отсортируем их в порядке важности:

• только один поток может выполняться в данный момент времени;

• всегда должен выполняться поток с наивысшим авторитетом;

• поток должен работать до тех пор, пока он не блокируется иди не завершается;

• поток, диспетчеризуемый по дисциплине карусельного типа (RR), должен работать в течение выделенного ему кванта времени, после чего ядро обязано его перепланировать (при необходимости).

Для систем с несколькими процессорами, приведенные выше правила остаются такими же, за исключением того, что несколько процессоров могут одновременно выполнять несколько потоков. Порядок, в котором потоки выполняются (то есть последовательность, в которой потоки ставятся на выполнение в многопроцессорной системе), определяется точно так же, как для одиночного процессора — в любой момент времени будет выполняться готовый к выполнению поток с наивысшим приоритетом. Если существует другой готовый к выполнению поток с более высоким приоритетом, и имеется доступный процессор, то этот поток будет выполняться на следующем процессоре, и так далее. Если имеющегося числа потоков недостаточно для того, чтобы загрузить все процессоры по такому принципу, то нет проблем — «неактивные» процессоры будут выполнять «холостой» поток (его приоритет равен нулю, то есть ниже, чем приоритет любого пользовательского потока) Если для того, чтобы обработать всю очередь, недостаточно процессоров, тогда только N потоков с наивысшим приоритетом будут выполняться, где N — число доступных процессоров. Другие потоки будут готовы к выполнению, но в действительности выполняться не будут. Отметим, что вопросы диспетчеризации потоков в симметричной мультипроцессорной системе все еще исследуются, так что возможно, что этот порядок может измениться в будущем.

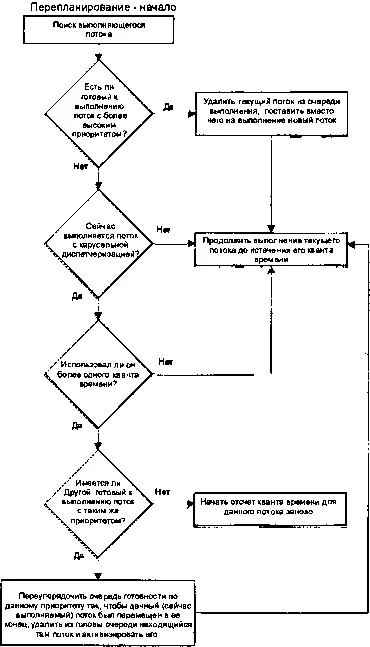

Схема алгоритма диспетчеризации.

Несколько раз небрежно упомянув о «выполнении», «готовности» и «блокировке», давайте теперь формализуем эти состояния потока.

Состояние выполнения (RUNNING) в QNX/Neutrino означает, что поток активно использует ресурсы процессора. В системе SMP будет осуществляться выполнение множества потоков, а в системе с единственным процессором будет осуществляться выполнение одного потока.
