□ его работа будет основана на двоичной, а не десятичной системе счисления;

□ основой запоминающего устройства будут служить конденсаторы;

□ будут использованы логические электронные схемы.

Для реализации проекта ему нужен был талантливый изобретатель, очень хорошо знающий электронику. Атанасов обратился к декану инженерного факультета с просьбой порекомендовать ему выпускника электротехнического отделения, хорошо знающего электронику. Ни минуты не колеблясь, декан предложил ему Клиффорда Эдварда Берри, блестящего, трудолюбивого, многообещающего ученого, уже имеющего впечатляющий перечень наград и достижений.

Они встретились, и родилась команда Атанасов и Берри, а в ноябре 1939 года появились наброски компьютера Атанасова — Берри — ABC (Atanasoff— Berry Computer, как позже Атанасов настоял, чтобы его так называли). Проектирование и конструирование компьютера осуществлялось с конца 1939 года до середины 1942 года. Что же представлял собою компьютер АВС? Вот, что пишет об этом Клиффорд Берри Р. Ричардсу в письме, датированном 30 апреля 1963 года: "Машина была сконструирована с единственной целью, а именно — для решения больших систем линейных алгебраических уравнений (до 30x30). В ней использована двоичная арифметика, длина слова составляла 50 бит. Основной метод решения (метод Гаусса) заключался в последовательном исключении коэффициентов из пар уравнений с тем, чтобы сократить первоначальную квадратную матрицу до треугольной. Так как внутренняя память компьютера одновременно сохраняла коэффициенты двух уравнений, промежуточные результаты (т. е. единые уравнения, результирующие из линейной комбинации двух для сокращения на единицу количества переменных) хранились на специальных перфокартах, каждая из которых содержала тридцать 50-разрядных двоичных чисел. Эти перфокарты затем снова считывались машиной на последующем этапе процедуры. Перфокарта перфорировалась или считывалась в течение одной секунды, но вставлять ее надо было вручную.

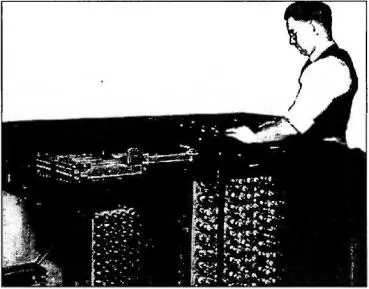

Клиффорд Берри и АВС-компьютер

Максимальное время, которое требовалось в худшем случае машине для исключения переменной между двумя уравнениями, составляло около 90 секунд, а в среднем гораздо меньше.

В машину входило два запоминающих устройства — по одному для коэффициентов каждой из пар скомбинированных уравнений. Эти запоминающие устройства состояли из вращающихся барабанов, с прикрепленными маленькими конденсаторами, каждый из этих конденсаторов был подключен к небольшому латунному контакту на поверхности барабана. Пять шестых периферийной поверхности барабана было занято этими контактами (30 рядов по 50 контактов в каждом), а шестая часть оставалась пустой, предоставляя время для других операций. Барабаны приводились в движение редукторным синхронным двигателем, обеспечивающим скорость 1 об./мин. Таким образом, скорость прохождения контактов мимо считывающей щетки составляла 60 в секунду. Полярность заряда на конденсаторе указывала "единицу" или "ноль", и каждый конденсатор сразу же после считывания перезаряжался, чтобы заряд никогда не оставался на нем более одной секунды. Все слова обрабатывались параллельно, но внутри каждого слова цифры обрабатывались последовательно. Интересно отметить, что прежде чем проектировать память на конденсаторах, мы серьезно рассматривали идею использования магнитных барабанов, но отказались от нее из-за низкого уровня сигналов.

Имелось 30 идентичных арифметических устройств, которые по существу были двоичными сумматорами. Каждое состояло из серии электровакуумных ламп с прямой связью (семь сдвоенных триодов), соединенных между собой таким образом, что они выполняли двоичное сложение. Каждое устройство имело три входа (два — для складываемых или вычитаемых чисел и один — для переноса с предыдущего места) и два выхода (один — для результата на том месте, а другой — для переноса на другое место).

Первоначальный ввод данных в машину осуществлялся с помощью карт ТЭЛ, которые считывались специальным устройством описанной конструкции. На каждой карте имелось пять 15-разрядных десятичных чисел, которые считывались в течение 15 секунд. Машина выполняла преобразование десятичных чисел в двоичные при помощи вращающегося барабана (в заднем левом углу машины), на котором находились контакты, представляющие двоичные эквиваленты 1,2–9,10,20 — 9х10 14. На выходе для обратного преобразования использовался тот же аппарат в обратном порядке и на механическом счетчике появлялся десятичный результат".
