Вдохновленные изящным и лаконичным языком изобразительного искусства, в описании этого доклада мы постарались обойтись минимумом слов (в ряде иллюстраций использованы работы упомянутых студий).

1. Примерный набросок («поисковый эскиз»)

цель: предложить заказчику на выбор несколько вариантов дизайна, определить направление, в котором продолжать проработку дизайна.

инструменты: бумага, карандаш, фломастеры, Adobe Photoshop, Autodesk SketchBook Pro.

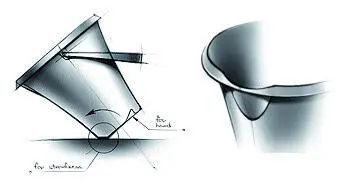

2. Детальный эскиз (эскизирование)

цель: получить одобрение заказчика (утвердить дизайн с заказчиком), объяснить идею моделлеру.

инструменты: те же, что и в п. 1, но в данном случае эскизов требуется больше: если для определения стилистики объекта хватает одного-двух рисунков, то к началу моделирования предмета в 3D их обычно бывает не меньше пяти-семи, включающих в себя как картинки в «три четверти», так и плоскостные проекции.

3. Трехмерная модель для заказчика

цель: показать объект во всей красе. Допустимы отдельные нестыковки, дырки и т.п. — главное, чтобы костюмчик сидел. Модель делается для понимания габаритов предмета, компоновки внутренних элементов, количества деталей, и, наконец, создания приближенных к фотографии изображений с разных ракурсов.

инструменты: McNeel Rhinoceros, Auto-desk 3DS Max, реже Autodesk AliasStudio.

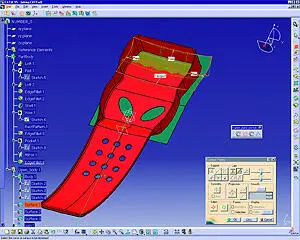

4. Точная трехмерная модель для производства

цель: чистовая доводка модели, подгонка дизайнерской идеи под требования реальности (учет свойств материалов, текучести пластмасс и т. п.).

инструменты: PTC ProEngineer, Solid-Works, Dassault Systemes CATIA.

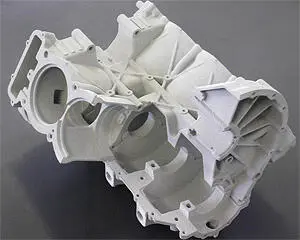

5. Прототипирование

цель: получить окончательное одобрение заказчика, оптимизировать дизайн, дать образец для промышленного внедрения. Понять, насколько предмет удобен для использования, — подержать в руках, оценить реальный размер, остроту граней, кривизну поверхностей, размеры кнопок, ручек и другие факторы, определяющие жизнеспособность вещи. Например, у ведра, с которого начался этот репортаж, на ручке было несколько рубчиков. Когда сделали прототип, выяснилось что их слишком мало — под весом груза рубчики больно впиваются в ладонь.

инструменты: Различные станки для прототипирования: выращивания моделей из смол, полимеризации или послойного напыления пластика, трехмерной «печати», обработки пенопласта. Стереолитографический метод, например, позволяет получить красивую модель, с хорошими поверхностями, которую нестыдно демонстрировать заказчику (особенно если еще зачистить шкуркой и покрасить). Зато он плохо подходит для изготовления составных деталей. Аппараты, использующие спекание пластика, напротив, удобнее для технологов, с их помощью можно посмотреть, как детали реально будут работать в сочетании друг с другом. Стоимость полноразмерного прототипа зависит от размера модели, в среднем это 500—1000 долларов, изготовление занимает около трех суток, учитывая загруженность машин, выращивание модели и ее остывание. Максимальный размер детали, которую можно получить в доступных машинах 30—45 см, если нужно больше — делают несколько элементов, которые затем склеивают.
