В качестве детектора, или приемника, Герц использовал кольцо (иногда прямоугольник) с разрывом – искровым регулируемым промежутком. Диаметр кольца с более чем метра в первых опытах к их концу уменьшился до 7 см.

"Я работаю, как рабочий на заводе и по времени, и по характеру, я по тысяче раз повторяю каждый подъем руки", – сообщал профессор в письме своим родителям в 1877 году. Так, для фокусировки электромагнитных волн было выгнуто внушительное параболическое зеркало из тяжелого листа оцинкованного железа размером 2х1,5 м. А для доказательства преломления лучей была изготовлена асфальтовая призма в виде равнобедренного треугольника с боковой гранью 1,2 м, высотой 1,5 м и массой 1,2 т.

Приемное кольцо Герц назвал резонатором. Опыты показали, что изменением геометрии резонатора – размеров, взаимного положения и расстояния относительно вибратора – можно добиться гармонии, или синтонии (резонанса), между источником электромагнитных волн и приемником. Наличие резонанса выражалось в возникновении искр в искровом промежутке резонатора в ответ на искру, возникающую в вибраторе. В опытах Герца посылаемая искра была длиной 3–7 мм, а искра в резонаторе – всего несколько десятых долей миллиметра. Увидеть ее можно было только в темноте, да и то воспользовавшись лупой.

После публикаций 1877–78 гг. и доклада, сделанного 13 декабря 1888 года в Берлинском университете, Герц стал одним из самых популярных ученых, а электромагнитные волны стали повсеместно именоваться лучами Герца. Его опыты были многократно повторены, усовершенствованы и в конечном счете привели к изобретению радио и телевидения. Не случайно первая в мире осмысленная радиограмма, переданная 12 марта 1896 года А. С. Поповым, содержала всего два слова: "Генрих Герц", как дань уважения памяти великого ученого, который сам о таком использовании своего, как он считал, чисто научного открытия даже не помышлял.

Однажды, когда мать Герца сообщила мастеру, обучавшему его сына токарному делу, что Генрих стал профессором, тот весьма огорчился и заметил:

– Ах, как жаль. Из него получился бы великолепный токарь.

Борис Кошелев

Почему же у столь простого приемника такие прекрасные характеристики? Вспомните, о чем мы говорили, обсуждая проблемы с динамическим диапазоном приемников. Здесь почти нет аналоговых элементов, которые могут вносить искажения. Шумы приемника (соотношение сигнал/шум) и его динамический диапазон определяются теперь характеристиками звуковой платы [Вот пример из практики: в минувшем марте был проведен сеанс связи между Санкт-Петербургом и Москвой на частоте 7 МГц. Мощность SDR-радиостанции (SDR-приемник и передатчик) всего 800 мВт (причем в Петербурге использовалась так называемая ЕН-антенна длиной лишь 1 м)].

Какие же еще преимущества мы получим от применения такого приемника? Например, не надо перепаивать схему или проектировать и изготавливать новое устройство при смене, скажем, видов модуляции – достаточно поменять программу (если нужный вид модуляции в ней не заложен). Только одно это дорогого стоит. Мы, по сути, будем получать новый приемник, с новыми функциями при каждой смене программного обеспечения. А если не нравится дизайн – подстройте его под себя (помните, сколько «шкурок» у WinAmp?).

В конце прошлого года в Великобритании проходила конференция по телекоммуникациям и компьютерам. Там обсуждался и проект "Вавилонская башня" ("Tower of Babel"), призванный объединить большинство существующих сегодня протоколов связи. Основой, конечно, станет SDR, а реализацией займется европейский концерн EADS Astrium. Разумеется, первые разработки будут предназначены для военных. Представьте себе устройство (даже и не знаешь, как его назвать: радиостанция, компьютер, мобильный телефон или коммуникатор), которое сможет исполнять роль мобильного телефона (всесистемного), спутникового навигатора, компьютера, радиостанции и т. д., и все это реализовано программно, а потому места занимает мало.

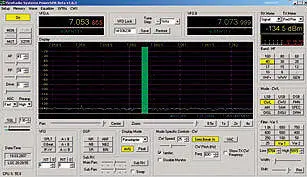

Вот теперь самое время посмотреть на программное обеспечение, оценить возможности SDR-приемника как инструмента. На рис. 4 мы можем увидеть интерфейс одной из программ, поддерживающих SDR-технологию. Глаза разбегаются от возможностей такого приемника (простите, оговорился – такой программы).

Пробежимся по интерфейсу. Диапазон частот – КВ и УКВ, но имеются дополнительные фиксированные кнопочки для приема эталонной частоты из эфира (по которой, кстати, можно откалибровать приемник с точностью, намного превышающей лабораторную, и притом оперативно). Виды модуляции (иными словами, виды принимаемого сигнала приемника) – АМ, ЧМ, SSB (USB, LSB, DSB), CW, цифровые (ограничиваются лишь программой для декодирования цифровых видов работ, а это еще два десятка протоколов!).
