3. Выберите Enum Classes (Классы), установите переключатель Recursive (Рекурсивно) и нажмите ОК.

4. Найдите Win32_NTEventLogFile в списке классов и дважды щелкните его, чтобы увидеть свойства этого класса.

5. Щелкните кнопку Show MOF (Вывести MOF), чтобы открыть окно с MOF-определением.

После создания классов на MOF разработчики могут предоставлять их определения в WMI несколькими способами. Разработчик провайдера компилирует MOF-файл в двоичный (BMF), более компактную форму представления, и передает BMF-файл инфраструктуре WML Другой способ заключается в компиляции MOF-файла и программной передаче определений от провайдера в инфраструктуру WMI через функции WMI COM API. Наконец, можно задействовать утилиту MOF Compiler (Mofcomp.exe), чтобы передать скомпилированное представление классов непосредственно инфраструктуре WMI.

Классы определяют свойства объектов, а объекты являются экземплярами классов в системе. Для иерархического упорядочения объектов WMI использует пространство имен, в котором может содержаться несколько подпространств имен. Управляющее приложение должно подключиться к пространству имен, прежде чем оно сможет получить доступ к расположенным там объектам.

Корневой каталог пространства имен WMI называется корнем и обозначается как Root. B каждой WMI-системе есть четыре предопределенных пространства имен, расположенных под корнем: CIMV2, Default, Security и WML Некоторые из них тоже включают другие пространства. Так, в CIMV2 входят подпространства имен Applications и ms_409. Иногда провайдеры определяют собственные пространства имен, например в Windows можно увидеть пространство имен WMI (определяемое WMI-провайдером для драйверов устройств).

ЭКСПЕРИМЕНТ: просмотр пространств имен WMI

Увидеть, какие пространства имен определены в системе, позволяет WMI CIM Studio. Этот браузер открывает при запуске диалоговое окно подключения, в котором справа от поля ввода пространства имен имеется кнопка для просмотра пространств имен. Выбрав интересующее вас пространство имен, вы заставите WMI CIM Studio подключиться к этому пространству имен. B Windows Server 2003 под корнемопреде-лено свыше десятка пространств имен, некоторые из которых видны на следующей иллюстрации.

B отличие от пространства имен файловой системы, которое включает иерархию каталогов и файлов, пространство имен WMI имеет только один уровень вложения. Вместо имен WMI использует свойства объектов, которые определяет как ключи (keys), идентифицирующие эти объекты. Указывая объект в пространстве имен, управляющие приложения сообщают имя класса и ключ. Таким образом, каждый экземпляр класса уникально идентифицируется его ключом. Например, компонент доступа Event Log представляет записи в журнале событий классом Win32_NTLogEvent. У этого класса есть два ключа: Logfile (строковый) и RecordNumber (беззнаковый целочисленный). Поэтому, запрашивая у WMI экземпляры записей журнала событий, управляющее приложение идентифицирует их парой ключей. Вот пример ссылки на одну из записей:

\\DARYL\root\CIMV2:Win32_NTLogEvent.Logfile="Application"

RecordNumber="1"

Первая часть имени (\\DARYL) идентифицирует компьютер, на котором находится объект, а вторая (\root\CIMV2) — пространство имен, где размещен объект. Имя класса следует после двоеточия, а имена ключей и их значения — после точки. Значения ключей отделяются запятыми.

WMI предоставляет интерфейсы, позволяющие приложениям перечислять все объекты конкретного класса или выполнять запросы, которые возвращают экземпляры какого-либо класса, удовлетворяющие критериям запроса.

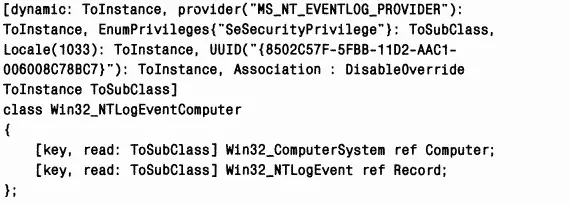

Многие типы объектов так или иначе связаны между собой. Например, объект «компьютер» включает объекты «процессор», «программное обеспечение», «операционная система», «активный процесс» и т. д. WMI позволяет создавать класс сопоставления (association class), представляющий логическую связь между двумя классами и поэтому имеющий всего два свойства: имя класса и модификатор Ref. Ниже показан исходный текст на MOF, сопоставляющий классы Win32_NTLogEvent и Win32_ComputerSystem. Получив какой-то объект, управляющее приложение может запрашивать и сопоставленные объекты. Благодаря таким сопоставлениям компонент доступа получает возможность определять иерархию объектов.

Ha рис. 4-21 показан WMI Object Browser (еще один инструмент, включаемый в WMI Administrative Tools), который показывает содержимое пространства имен CIMV2. B это пространство имен обычно помещают свои объекты системные компоненты Windows. Браузер объектов сначала определяет местонахождение объекта MR-XEON, экземпляра Win32_Computer-System, представляющего компьютер. Далее браузер получает объекты, сопоставленные с Win32_ComputerSystem и отображает их под MR-XEON. Пользовательский интерфейс браузера объектов помечает сопоставленные объекты значком папки с двуглавой стрелкой.
