Подкачиваемый код и данные операционной системы тоже управляются как единый системный рабочий набор (system working set). B системный рабочий набор могут входить страницы пяти видов:

•системного кэша;

•пула подкачиваемой памяти;

•подкачиваемого кода и данных Ntoskrnl.exe;

•подкачиваемого кода и данных драйверов устройств;

•проецируемых системой представлений.

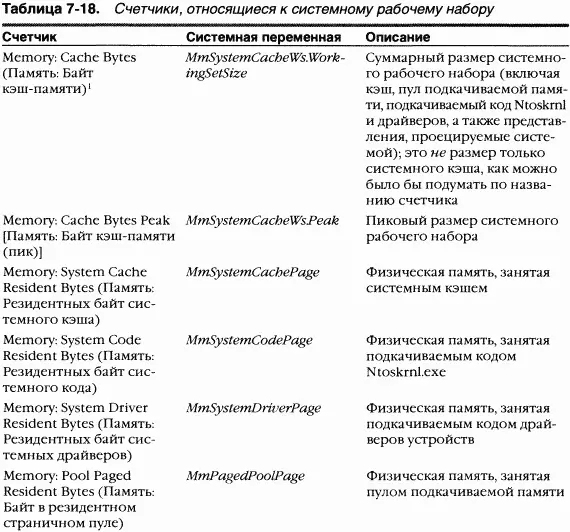

Выяснить размер системного рабочего набора и пяти его элементов можно с помощью счетчиков производительности или системных переменных, перечисленных в таблице 7-18. Учтите, что значения счетчиков выражаются в байтах, а значения системных переменных — в страницах.

Узнать интенсивность подкачки страниц в системном рабочем наборе позволяет счетчик Memory: Cache Faults/Sec (Память: Ошибок кэш-памяти/ сек), который сообщает число ошибок страниц, генерируемых в системном рабочем наборе (как аппаратных, так и программных).

Внутреннее название этого рабочего набора — рабочий набор системного кэша, хотя системный кэш является лишь одним из пяти элементов системного рабочего набора. Из-за этой путаницы некоторые утилиты, сообщая размер файлового кэша, на самом деле показывают суммарный размер системного рабочего набора.

Минимальный и максимальный размеры системного рабочего набора вычисляются при инициализации системы, исходя из объема физической памяти компьютера и выпуска Windows — клиентского или серверного.

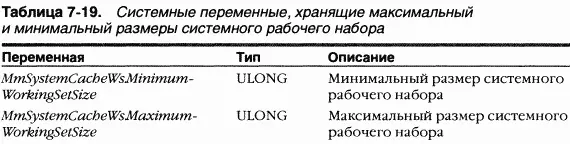

Вычисленные значения максимального и минимального размеров хранятся в системных переменных, показанных в таблице 7-19(их значения недоступны через счетчики производительности, но вы можете просмотреть их в отладчике ядра).

Вы можете отдать приоритет системному рабочему набору (в противоположность рабочим наборам процессов), изменив параметр реестра HKLM\ SYSTEM\CurrentControlSet\Control\Session Manager\Memory Management\LargeSystemCache. B системах Windows 2000 Server это значение можно было косвенно модифицировать заданием свойств для службы файлового сервера; Windows XP и Windows Server 2003 позволяют сделать это явно: щелкните My Computer (Мой компьютер) правой кнопкой мыши, выберите Properties (Свойства), откройте вкладку Advanced (Дополнительно), нажмите кнопку Settings (Параметры) в разделе Performance (Быстродействие) и перейдите на очередную вкладку Advanced (детали см. в главе 11).

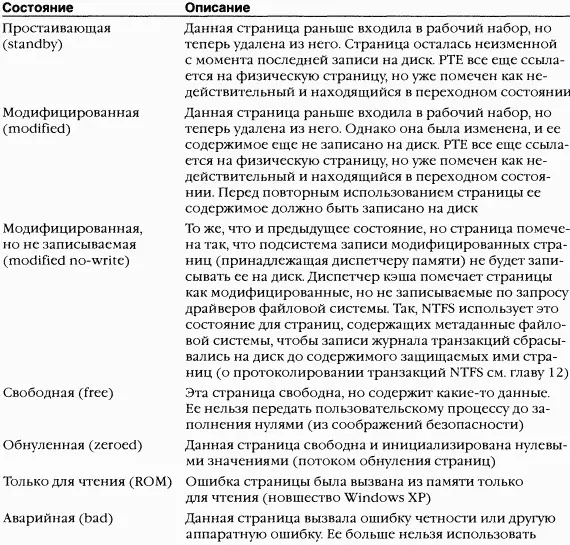

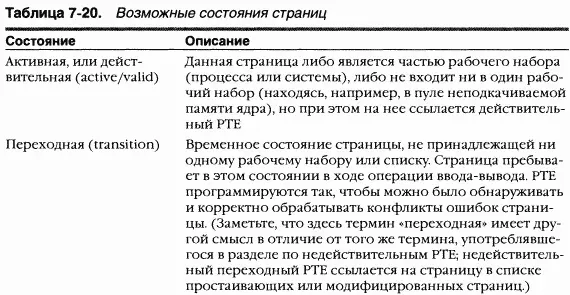

Если рабочие наборы описывают резидентные страницы, принадлежащие процессу или системе, то база daHHbixPFN (номеров фреймов страниц) определяет состояние каждой страницы в физической памяти. Состояния страниц перечислены в таблице 7-20.

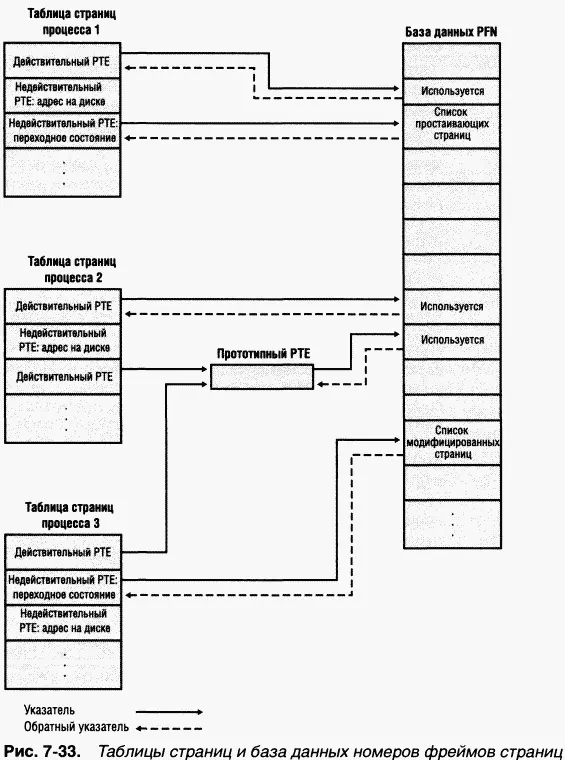

База данных PFN состоит из массива структур, представляющих каждую страницу физической памяти в системе. Как показано на рис. 7-33, действительные PTE ссылаются на записи базы данных PFN, а эти записи (если они не относятся к прототипным PFN) — на таблицу страниц, которая их использует. Прототипные PFN ссылаются на прототипные РТЕ.

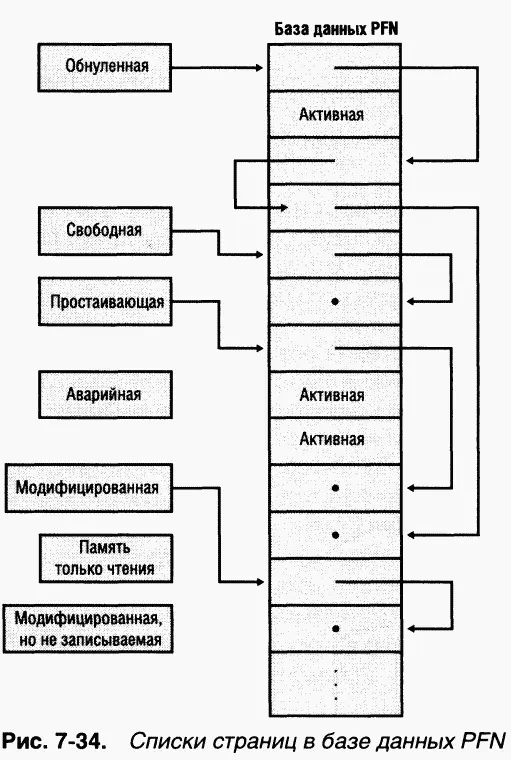

Страницы, находящиеся в некоторых из перечисленных в таблице 7-20 состояний, организуются в связанные списки, что помогает диспетчеру памяти быстро находить страницы определенного типа. (Активные и переходные страницы не включаются ни в один общесистемный список.) Пример взаимосвязей элементов таких списков в базе данных PFN показан на рис. 7-34.

B следующем разделе вы узнаете, как эти связанные списки используются при обработке ошибок страниц и как страницы перемещаются между различными списками.

ЭКСПЕРИМЕНТ: просмотр базы данных PFN

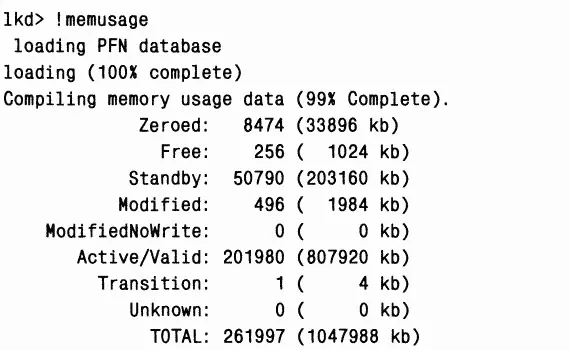

Команда !memusage отладчика ядра позволяет получить информацию о размерах различных списков страниц. Вот пример вывода этой команды.

Ha рис. 7-35 показана схема состояний фрейма страниц. Для упрощения на ней отсутствует список модифицированных, но не записываемых страниц.
