Марк Руссинович - 2.Внутреннее устройство Windows (гл. 5-7)

Как и другие объекты, разделы создаются и уничтожаются диспетчером объектов. Он создает и инициализирует заголовок объекта «раздел», а диспетчер памяти определяет тело этого объекта. Диспетчер памяти также реализует сервисы, через которые потоки пользовательского режима могут получать и изменять атрибуты, хранящиеся в теле объекта «раздел». Структура объекта «раздел» показана на рис. 7-29.

Уникальные атрибуты, хранящиеся в объектах «раздел» перечислены в таблице 7-l6.

ЭКСПЕРИМЕНТ: просмотр объектов «раздел»

Утилита Object Viewer (Winobj.exe с сайта www.sysintemals.com или Winobj.exe из Platform SDK) позволяет просмотреть список разделов с глобальными именами. Вы можете перечислить открытые описатели объектов «раздел» с помощью любых утилит, описанных в разделе «Диспетчер объектов» главы 3 и способных перечислять содержимое таблицы открытых описателей. (Как уже говорилось в главе 3, эти имена хранятся в каталоге диспетчера объектов \BaseNamedObjects.)

Используя Process Explorer или Handles.exe (wwwsysintemats.com), либо утилиту Oh.exe (Open Handles) из ресурсов Windows, можно вывести список открытых описателей объектов «раздел». Например, следующая команда показывает все открытые описатели каждого объекта «раздел» независимо от того, есть ли у него имя. (Разделу должно быть присвоено имя, если другой процесс открывает его по имени.)

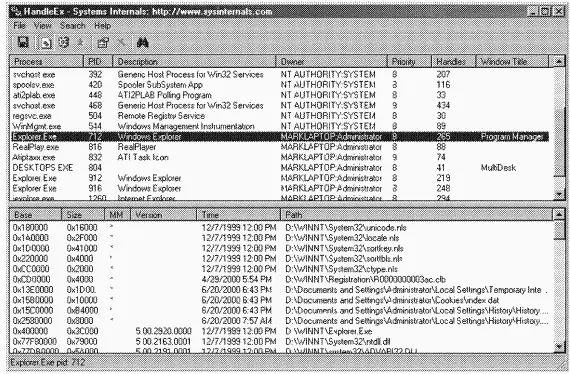

Для просмотра проецируемых файлов можно воспользоваться и утилитой Process Explorer. Выберите из меню View команду Lower Pane View, а затем DLLs. Файлы в колонке ММ, помеченные звездочкой, являются проецируемыми (в отличие от DLL и других файлов, загружаемых загрузчиком образов в виде модулей). Вот пример:

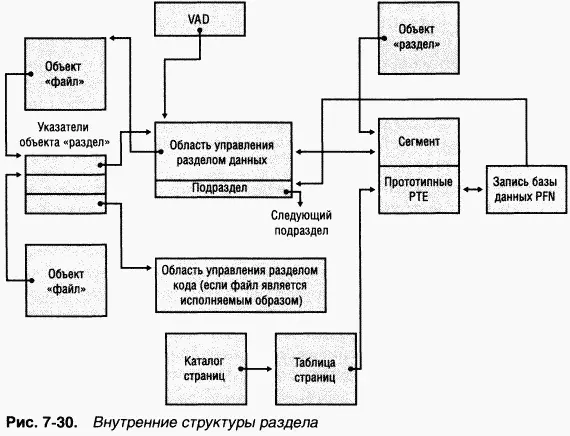

Структуры данных, поддерживаемые диспетчером памяти и описывающие проецируемые разделы, показаны на рис. 7-30. Эти структуры гарантируют согласованность данных, считанных из проецируемого файла, независимо от типа доступа.

Каждому открытому файлу, представленному объектом «файл», соответствует структура указателей объекта «раздел» (section object pointers structure). Эта структура является ключевой для поддержания согласованности данных при всех типах доступа к файлу; она же используется и при кэшировании файлов. Структура указателей объекта «раздел» ссылается на одну или две области управления (control areas). Одна из них используется для проецирования файла при обращении к нему как к файлу данных, а другая — для проецирования файла при запуске его как исполняемого образа.

Область управления в свою очередь указывает на структуры подраздела (subsection structures), содержащие информацию о проецировании каждого раздела файла (только для чтения, для чтения и записи, копирование при записи и т. д.). Область управления также ссылается на структуру сегмента (segment structure), которая создается в пуле подкачиваемой памяти и указывает на прототипные РТЕ, указывающие на реальные страницы, проецируемые объектом «раздел». Как уже говорилось, таблицы страниц процесса ссылаются на эти прототипные РТЕ, а те указывают на страницы, к которым происходит обращение.

Хотя Windows гарантирует, что любой процесс, обращающийся к файлу (для чтения или записи), всегда имеет дело с согласованными данными, возможна одна ситуация, при которой в физической памяти могут находиться две копии страниц файла (но и в этом случае предоставляется только самая последняя копия и поддерживается согласованность данных). Такое дублирование происходит из-за обращения к файлу образа как к файлу данных (для чтения или записи) с его последующим запуском как исполняемого файла. Например, при сборке и последующем запуске файла образа компоновщик открывает его для доступа к данным, а при запуске программы загрузчик образов проецирует этот файл как исполняемый. При этом выполняются следующие операции.

1. Если исполняемый образ был создан через API-функции проецирования файлов (или с помощью диспетчера кэша), создается и область управления для представления считываемых или записываемых страниц данных в этом файле.
