Марк Руссинович - 2.Внутреннее устройство Windows (гл. 5-7)

• Активная/действительная (active/valid)Страница находится в физической памяти в результате обращения к ней другого процесса.

• Переходная (transition)Страница находится в памяти в списке простаивающих или модифицированных страниц.

• Модифицированная, но не записываемая (modified-no-write)Страница находится в памяти в списке модифицированных, но не записываемых страниц (см. таблицу 7-20).

• Обнуляемая по требованию (demand zero)Страницу требуется обнулить (заполнить нулями).

• Выгруженная в страничный файл (page file)Страница находится в страничном файле.

• Содержащаяся в проецируемом файле (mapped file)Страница находится в проецируемом файле.

Хотя формат прототипных PTE идентичен формату реальных РТЕ, они используются не для трансляции адресов, а как уровень между таблицей страниц и базой данных PFN и никогда не записываются непосредственно в таблицы страниц.

Заставляя всех пользователей потенциально разделяемой страницы ссылаться на прототипный РТЕ, диспетчер памяти может управлять разделяемыми страницами, не обновляя таблицы страниц в каждом процессе. Допустим, в какой-то момент разделяемая страница выгружается в страничный файл на диске. При ее загрузке обратно в память диспетчеру памяти понадобится изменить только прототипный РТЕ, записав в него указатель на новый физический адрес страницы, a PTE в таблицах страниц всех процессов, совместно использующих эту страницу, останутся прежними (в этих PTE битовый флаг Valid сброшен, они ссылаются на прототипный РТЕ). Реальные PTE обновляются позднее, по мере обращения процессов к этой странице.

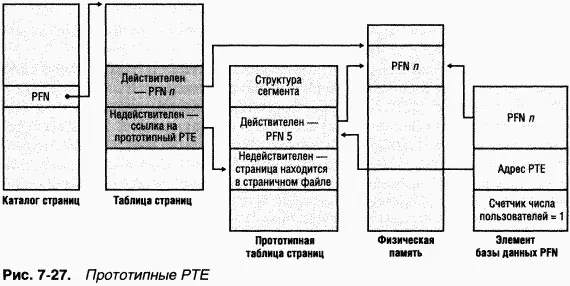

Ha рис. 7-27 показаны две виртуальные страницы в проецируемом представлении. Одна из них действительна, другая — нет. Как видите, на действительную страницу ссылаются PTE процесса и прототипный РТЕ. Недействительная страница находится в страничном файле, ее точный адрес определяется прототипным PTE. PTE данного процесса (как и любого другого процесса, проецирующего эту страницу) содержит указатель на прототипный РТЕ.

Такие операции ввода-вывода происходят в результате запроса на чтение страничного или проецируемого файла из-за ошибки страницы. Кроме того, поскольку в страничный файл могут помещаться и таблицы страниц, обработка ошибки страницы в случае таблицы страниц может повлечь за собой новые ошибки страниц.

Операции ввода-вывода, связанные с подкачкой, являются синхронными, т. е. поток ждет завершения подобной операции на каком-либо событии и она не может быть прервана вызовом асинхронной процедуры (APC). Для идентификации ввода-вывода как связанного с подкачкой подсистема подкачки страниц (pager) вызывает функцию запроса ввода-вывода, указывая специальный модификатор. По завершении операции подсистема ввода-вывода освобождает событие. Это пробуждает подсистему подкачки страниц, и она продолжает свою работу.

B ходе операции ввода-вывода, связанной с подкачкой, поток, который вызвал ошибку страницы, не владеет критичными синхронизирующими объектами, используемыми при управлении памятью. Другие потоки того же процесса могут вызывать функции управления виртуальной памятью и обрабатывать ошибки страниц в ходе операции ввода-вывода, связанной с подкачкой. Однако подсистема подкачки страниц должна уметь выходить из некоторых ситуаций, которые могут возникать на момент завершения такой операции:

•другой поток в том же или другом процессе вызывает ошибку той же страницы, из-за чего происходит конфликт ошибок страницы (см. следующий раздел);

•страница удалена из виртуального адресного пространства и перепроецирована;

•сменился атрибут защиты страницы;

•ошибка относится к прототипному РТЕ, а страница, которая проецирует этот РТЕ, отсутствует в рабочем наборе.

Подсистема подкачки страниц выходит из таких ситуаций следующим образом. Перед запросом на операцию ввода-вывода, связанную с подкачкой, она сохраняет в стеке ядра потока статусную информацию, что позволяет после выполнения запроса распознать возникновение одной из перечисленных выше ситуаций и при необходимости отбросить ошибку страницы, не делая эту страницу действительной. Если команда, вызвавшая ошибку страницы, выдается повторно, вновь активизируется подсистема подкачки страниц, и PTE вычисляется заново.
