Другой тип многопроцессорных систем, поддерживаемый Windows XP и Windows Server 2003, — архитектуры памяти с неунифицированным доступом (nonuniform memory access, NUMA). B NUMA-системе процессоры группируются в узлы. B каждом узле имеются свои процессоры и память, и он подключается к системе соединительной шиной с когерентным кэшем (cache-coherent interconnect bus). Доступ к памяти в таких системах называется неунифицированным потому, что у каждого узла есть локальная высокоскоростная память. Хотя любой процессор в любом узле может обращаться ко всей памяти, доступ к локальной для узла памяти происходит гораздо быстрее.

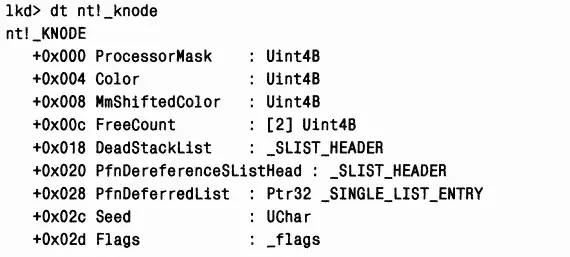

Ядро поддерживает информацию о каждом узле в NUMA-системе в структурах данных KNODE. Переменная ядра KeNodeBlock содержит массив указателей на структуры KNODE для каждого узла. Формат структуры KNODE можно просмотреть командой dt отладчика ядра:

ЭКСПЕРИМЕНТ: просмотр информации, относящейся к NUMA

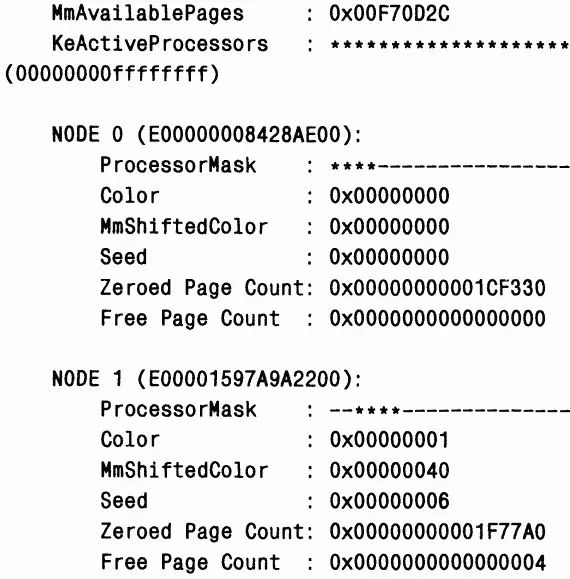

Вы можете исследовать информацию, поддерживаемую Windows для каждого узла в NUMA-системе, с помощью команды !numa отладчика ядра. Ниже приведен фрагмент вывода, полученный в 32-процессорной NUMA-системе производства NEC с 4 процессорами в каждом узле:

21: kd›!numa NUMA Summary:

—

Number of NUMA nodes: 8 Number of Processors: 32

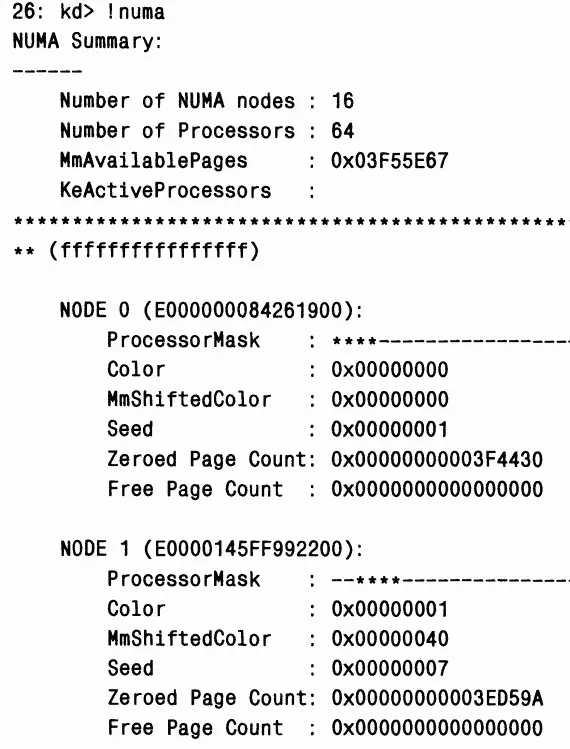

A это фрагмент вывода, полученный в 64-процессорной NUMA-системе производства Hewlett Packard с 4 процессорами в каждом узле:

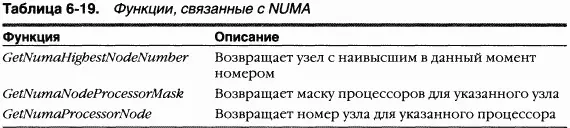

Приложения, которым нужно выжать максимум производительности из NUMA-систем, могут устанавливать маски привязки процесса к процессорам в определенном узле. Получить эту информацию позволяют функции, перечисленные в таблице 6-19. (Функции, с помощью которых можно изменять привязку потоков к процессорам, были перечислены в таблице 6-14.)

O том, как алгоритмы планирования учитывают особенности NUMA-систем, см. в разделе «Алгоритмы планирования потоков в многопроцессорных системах» далее в этой главе (а об оптимизациях в диспетчере памяти для использования преимуществ локальной для узла памяти см. в главе 7).

У каждого потока есть маска привязки к процессорам (affinity mask), указывающая, на каких процессорах можно выполнять данный поток Потоки наследуют маску привязки процесса. По умолчанию начальная маска для всех процессов (а значит, и для всех потоков) включает весь набор активных процессоров в системе, т. е. любой поток может выполняться на любом процессоре.

Однако для повышения пропускной способности и/или оптимизации рабочих нагрузок на определенный набор процессоров приложения могут изменять маску привязки потока к процессорам. Это можно сделать на нескольких уровнях.

•Вызовом функции SetThreadAffintiyMask, чтобы задать маску привязки к процессорам для индивидуального потока;

•Вызовом функции SetProcessAffinityMask, чтобы задать маску привязки к процессорам для всех потоков в процессе. Диспетчер задач и Process Explorer предоставляют GUI-интерфейс к этой функции: щелкните процесс правой кнопкой мыши и выберите Set Affinity (Задать соответствие). Утилита Psexec (с сайта sysinternals.com) предоставляет к той же функции интерфейс командной строки (см. ключ — a).

•Включением процесса в задание, в котором действует глобальная для задания маска привязки к процессорам, установленная через функцию SetInformationJobObject (о заданиях см. раздел «Объекты-задания» далее в этой главе.)

•Определением маски привязки к процессорам в заголовке образа с помощью, например, утилиты Imagecfg из Windows 2000 Server Resource Kit Supplement 1. (O формате образов в Windows см. статью «Portable Executable and Common Object File Format Specification в MSDN Library.)

B образе можно установить и «однопроцессорный» флаг (используя в Imagecfg ключ — u). Если этот флаг установлен, система выбирает один процессор в момент создания процесса и закрепляет его за этим процессом; при этом процессоры меняются от первого и до последнего по принципу карусели. Например, в двухпроцессорной системе при первом запуске образа, помеченного как однопроцессорный, он закрепляется за процессором 0, при втором — за процессором 1, при третьем — за процессором 0, при четвертом — за процессором 1 и т. д. Этот флаг полезен, когда нужно временно обойти ошибку в программе, связанную с неправильной синхронизацией потоков, но проявляющуюся только в многопроцессорных системах.
