Чередующиеся тома упрощают управление томами и позволяют распределять нагрузку между несколькими дисками, значительно ускоряя ввод-вывод. Ho это не обеспечивает восстановления данных в случае сбоя диска. B связи с этим диспетчер томов реализует три механизма избыточности: зеркальные тома, тома RAID-5 и замена секторов (последний механизм описывается в главе 12). Эти возможности можно задействовать через оснастку Disk Management.

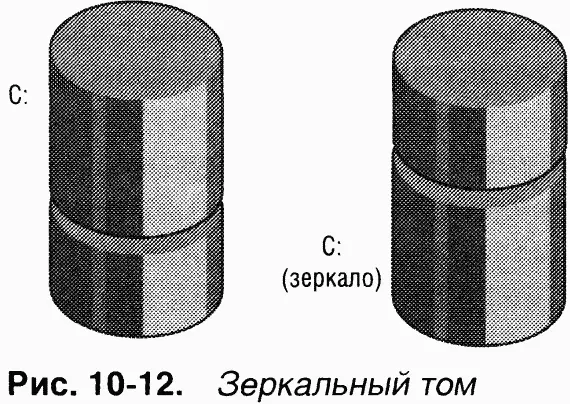

B зеркальном томе содержимое раздела на одном диске дублируется в разделе равного размера на другом диске (рис. 10–12). Такие тома иногда называют томами RAID уровня 1, или томами RAID-1.

Когда программа что-то записывает на диск C:, диспетчер томов помещает те же данные в идентичный участок на зеркальный раздел. Если первый диск (или часть данных на нем) окажется поврежденной из-за аппаратного или программного сбоя, диспетчер томов автоматически обратится за нужными данными к зеркальному разделу. Зеркальный том можно отформатировать для любой файловой системы, поддерживаемой Windows. При этом драйверы файловых систем остаются независимыми — зеркалирование никак на них не влияет.

Зеркальные тома способствуют увеличению пропускной способности операций чтения в сильно загруженных системах. При высокой интенсивности ввода-вывода диспетчер томов распределяет операции чтения между первичным и зеркальным разделом (учитывая количество незавершенных запросов ввода-вывода для каждого диска). Две операции чтения могут быть выполнены одновременно, т. е. теоретически вдвое быстрее. При модификации файла приходится вести запись в оба раздела зеркального набора, но запись на диск выполняется асинхронно, и дополнительная операция записи почти не влияет на быстродействие программ пользовательского режима.

Зеркальный том — единственный тип составного тома, допустимого для системного и загрузочного томов. Дело в том, что загрузочный код Windows, включая код MBR и Ntldr, не обладает сложной логикой, необходимой для работы с составными томами. Зеркальные тома составляют исключение, так как загрузочный код воспринимает их как простые тома, считывая данные с той половины зеркального тома, которая помечена как загрузочный или системный диск в таблице разделов MBR. Поскольку загрузочный код не модифицирует данные на диске, он может игнорировать вторую половину зеркального тома.

ЭКСПЕРИМЕНТ: наблюдаем за операциями ввода-вывода на зеркальном томе

Используя оснастку Performance (Производительность), вы можете убедиться, что при записи на зеркальные тома данные копируются на оба диска, составляющих зеркальный том (зеркало), а операции чтения, если они не слишком частые, выполняются в основном на одной из половин зеркального тома. Для этого эксперимента вам понадобится система с тремя жесткими дисками под управлением серверной OC Windows 2000 или Windows Server 2003- Если у вас нет такой системы, пропустите инструкции по подготовке эксперимента и переходите сразу к результатам.

Создайте зеркальный том с помощью оснастки Disk Management.

1. Запустите Computer Management (Управление компьютером), раскройте узел Storage (Запоминающие устройства) и выберите папку Disk Management (Управление дисками) или откройте Disk Management как оснастку консоли MMC

2. Щелкните правой кнопкой мыши на свободном пространстве диска и выберите команду Create Volume (Создать том).

3. Следуйте инструкциям мастера создания тома, чтобы создать простой том. (Сначала убедитесь, что на другом диске достаточно свободного места для создания тома равного размера.)

4. Щелкните правой кнопкой мыши новый том и из контекстного меню выберите команду Add Mirror (Добавить зеркало).

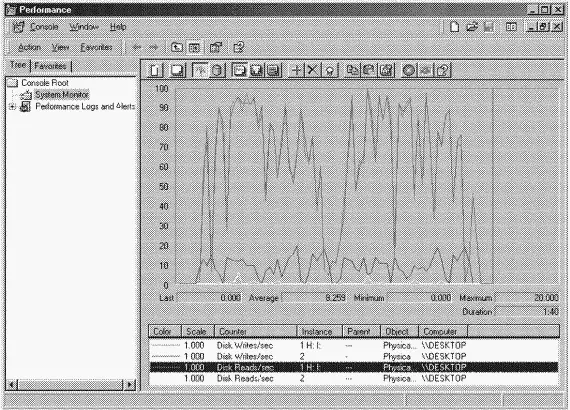

Создав зеркальный том, запустите оснастку Performance (Производительность) и добавьте счетчики к объекту PhysicalDisk (Физический диск) для каждого экземпляра диска, содержащего раздел зеркального тома. Выберите счетчики Disk Reads/Sec (Обращений чтения с диска/сек) и Disk Writes/Sec (Обращений записи на диск/сек). Ha третьем диске, не входящем в состав зеркального тома, выберите большой каталог и скопируйте его на зеркальный том. Информация в окне оснастки Performance по мере выполнения операции копирования должна выглядеть примерно так, как показано на иллюстрации.

Две верхних пересекающихся линии представляют графики для значений Disk Writes/Sec по каждому диску, а две нижних — графики для значений Disk Reads/Sec. Как видите, диспетчер томов (в данном случае — DMIO) записывает данные копируемых файлов в обе половины тома, но считывает преимущественно из одной. Это происходит потому, что число незавершенных операций ввода-вывода при копировании невелико и не заставляет диспетчер томов распределять нагрузку по операциям чтения между дисками.
