Описанный сценарий — один из примеров того, как NTFS использует файл журнала не только для восстановления файловой системы, но и для исправления ошибок при нормальной работе.

NTFS автоматически выполняет восстановление диска при первом обращении к нему какой-либо программы после загрузки системы. (Если восстановление не требуется, весь процесс тривиален.) При восстановлении используются две таблицы, которые NTFS поддерживает в памяти.

• Таблица транзакций (transaction table) — предназначена для отслеживания начатых, но еще не зафиксированных транзакций. B процессе восстановления результаты подопераций этих транзакций должны быть удалены с диска.

• Таблица измененных страниц (dirty page table) — в нее записывается информация о том, какие страницы кэша содержат изменения структуры файловой системы, еще не записанные на диск. Эти данные в процессе восстановления должны быть сброшены на диск.

Каждые 5 секунд NTFS добавляет в файл журнала транзакций запись контрольной точки. Непосредственно перед этим она обращается к LFS для сохранения в журнале текущей копии таблицы транзакций и таблицы измененных страниц. Затем NTFS запоминает в записи контрольной точки LSN записей журнала, содержащих копии таблиц. B начале процесса восстановления после сбоя NTFS обращается к LFS для поиска записей журнала транзакций, содержащих самую последнюю запись контрольной точки и самые последние копии упомянутых выше таблиц. Затем NTFS копирует эти таблицы в память.

Обычно за последней записью контрольной точки в журнале транзакций находится еще несколько записей модификации. Эти записи соответствуют обновлениям тома, произошедшим после того, как запись контрольной точки была помещена в журнал. NTFS должна обновить таблицу транзакций и таблицу измененных страниц, включив в них информацию из этих дополнительных записей. После обновления таблиц NTFS использует их, а также содержимое журнала транзакций для обновления собственно тома.

При восстановлении тома NTFS выполняет три прохода по журналу транзакций, загружая его в память на первом проходе, чтобы минимизировать объем дискового ввода-вывода. Каждый проход имеет свое назначение:

•анализ;

•повтор транзакций; •отмена транзакций.

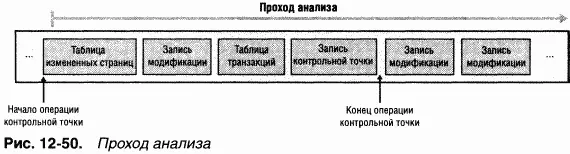

При проходе анализа (analysis pass) NTFS просматривает журнал транзакций в прямом направлении, начиная с последней операции контрольной точки, чтобы найти записи модификации и обновить скопированные ранее в память таблицы транзакций и измененных страниц. Обратите внимание, что операция контрольной точки помещает в журнал транзакций три записи, между которыми могут оказаться записи модификации (рис. 12–50). NTFS должна приступить к сканированию с начала операции контрольной точки.

Большинство записей модификации, расположенных в журнале после начала операции контрольной точки, представляет собой изменение либо таблицы транзакций, либо таблицы измененных страниц. Например, если запись модификации относится к фиксации транзакции, то транзакция, которую представляет данная запись, должна быть удалена из таблицы транзакций. Аналогично, если запись модификации относится к обновлению страницы, изменяющему структуру данных файловой системы, нужно внести соответствующую поправку в таблицу измененных страниц.

После того как таблицы в памяти приведены в актуальное состояние, NTFS просматривает их, чтобы определить LSN самой старой записи модификации, которая регистрирует операцию, не выполненную над диском. Таблица транзакций содержит LSN незафиксированных (незавершенных) транзакций, а таблица измененных страниц — LSN записей, соответствующих модификациям кэша, не отраженным на диске. LSN самой старой записи, найденной NTFS в этих двух таблицах, определяет, откуда начнется проход повтора. Однако, если последняя запись контрольной точки окажется более ранней, NTFS начнет проход повтора именно с нее.

Ha проходе повтора (redo pass) NTFS сканирует журнал транзакций в прямом направлении, начиная с LSN самой старой записи, которая была обнаружена на проходе анализа (рис. 12–51). Она ищет записи модификации, относящиеся к обновлению страницы и содержащие модификации тома, которые были запротоколированы до сбоя системы, но не сброшены из кэша на диск. NTFS повторяет эти обновления в кэше.
