1. DC IN – разъем для подключения питания. Обычно ТВ-тюнеры подключаются через внешний блок питания, который служит для преобразования напряжения 220 В от сети в напряжение, нужное тюнеру (обычно это 12 В).
2. LINE IN – линейный вход аудио, используется для подключения к звуковой карте компьютера.
3. L AUDIO INPUT – аудиовход левого канала.
4. R AUDIO INPUT – аудиовход правого канала. Эти два входа используются для захвата звука с внешних устройств, например с DVD-проигрывателя или игровой приставки.
5. LINE OUT – линейный выход аудио, используется для подключения к внешнему усилителю звука или акустической системе.
6. ANTENNA IN – вход кабеля телевизионной антенны, по которому передается телевизионный сигнал.
7. VIDEO INPUT – вход для захвата видео с внешних устройств, например с видеомагнитофона или игровой приставки.
8. S-VIDEO INPUT – вход для захвата видео в формате S-Video. В данном случае взаимовлияние сигналов яркости и цветности сведено к минимуму, поэтому подключение по входу сигнала S-Video обеспечивает более высокое качество изображения, чем по композитному входу.
9. VGA OUTPUT – выход видео для подключения к монитору.
10. VGA INPUT – вход для захвата видео с видеокарты персонального компьютера.
Зная, для чего предназначены выходы на панели ТВ-тюнера, можно сориентироваться при выборе модели, определившись, какие выходы будут необходимы, а наличие или отсутствие каких не повлияет на удобство использования.
Поскольку ТВ-тюнер «врезается» между монитором и системным блоком, то видеосигнал, идущий с компьютера, будет проходить через ТВ-тюнер. В старых моделях тюнеров это приводило к искажениям компьютерного сигнала и замутнению изображения. Современные модели оборудованы специальными схемами, помогающими избежать подобных негативных эффектов.
Рассмотрим тюнеры, подключающиеся к компьютеру через интерфейс USB. Эти ТВ-тюнеры неавтономны и могут работать только при включенном компьютере. Подобные устройства обычно имеют небольшой размер и представляют собой коробку, на которой расположено несколько выходов для подключения антенны, компьютера и других устройств. Достоинство таких тюнеров – их мобильность; при необходимости просмотра телевидения на другом компьютере достаточно будет лишь перенести тюнер и подключить его к порту USB другого системного блока.

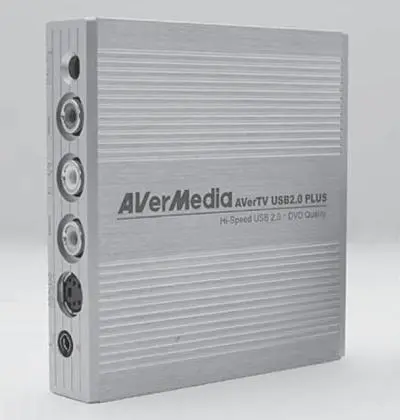

Например, компактный ТВ-тюнер, разработанный компанией AverMedia (рис. 1.4), рассчитан на работу с настольными компьютерами и ноутбуками (владельцам последних такие устройства будут очень кстати).
Данный тюнер позволит наслаждаться просмотром передач, где бы ни находился пользователь, это устройство всегда можно брать с собой. Одна из замечательных особенностей такого тюнера – передача звука по шине USB, это значит, что не придется использовать несколько проводов для подключения тюнера к компьютеру, все данные будут передаваться по одному кабелю USB.
Рис. 1.4.ТВ-тюнер AverMedia AverTV USB 2.0 Plus

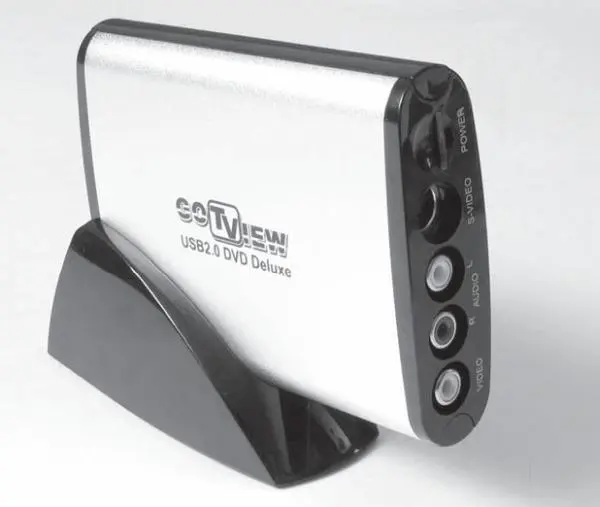

Еще один представитель компактных ТВ-тюнеров, работающих через шину USB, – модель USB 2.0 DVD Deluxe (рис. 1.5) компании GOTVIEW.
Рис. 1.5.ТВ-тюнер USB 2.0 DVD Deluxe
Этот тюнер отличается не только небольшими размерами, но и широкими функциональными возможностями: функция «картинка в картинке», возможность отложенной записи, поддержка всех форматов телевещания, а также поддержка стереозвука для ТВ. Кроме того, нужно отметить, что тюнер прекрасно согласуется с операционными системами Windows, поэтому не возникнет никаких проблем с его настройкой.
Таким образом, понятно, что основные достоинства внешних тюнеров – их компактность и легкая переносимость с одного компьютера на другой. Кроме того, периодически возникают проблемы с наличием свободных слотов PCI в компьютере, особенно в бюджетных материнских платах, где их может быть всего два. Портов USB, как правило, имеется в достатке. Но даже если их не хватает, то никто не мешает установить USB-концентратор и увеличить количество портов, а вот количество PCI-слотов увеличить не удастся.
Как уже говорилось, через входы видео внешнего тюнера можно подключить дополнительные устройства типа DVD-проигрывателя или игровой приставки, что позволит полностью отказаться от телевизора. Можно будет смотреть DVD-фильмы и играть на приставке на мониторе компьютера.
