Когда данные достигают владельца, новый маркер поступает в кольцо и переходит к следующему компьютеру, которому нужно передать данные.

Этот тип топологии встречается все реже, так как основной его недостаток – ненадежность сети. Стоит одному компьютеру выйти из строя, и сеть перестает функционировать, поскольку исчезает усиление сигнала в данной точке.

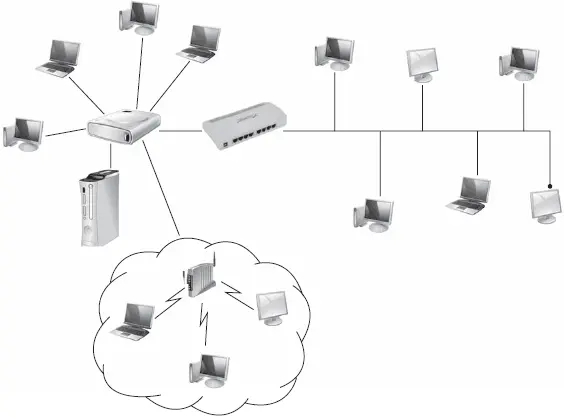

Комбинированная топология появляется в том случае, когда одна из описанных выше топологий пересекается с другой (рис. 12.4).

Рис. 12.4.Сеть, соединяющая топологии «звезда» и «общая шина»

Примерами такой топологии могут быть следующие. Предположим, существуют две сети, построенные по различным топологиям и находящиеся в разных помещениях. При необходимости соединить их в одну функциональную сеть предстоит решить, стоит ли приводить их к одному виду или оставить как есть. Чаще, особенно если хочется сэкономить средства, их соединяют в первоначальном виде. В этом случае получаются комбинированные топологии, например «звезда» и «общая шина» или «звезда» и «кольцо».

Аналогичный подход часто применяют при построении домашних сетей. Чтобы развести сеть между ее участниками, используются концентраторы RJ-45, а для соединения в одну сеть – обычный коаксиальный кабель. Получается соединение топологий «звезда» и «общая шина».

Первая проводная компьютерная сеть возникла давно. С того времени многое изменилось, в том числе стандарты сети, скорость передачи информации по сегментам и т. п. За время развития компьютерной индустрии сформировалось множество стандартов, каждый из которых предлагает пользователю определенные удобства.

Данная реализация сети относится к топологии «общая шина» и работает на скорости 10 Мбит/с. Для создания сети используется тонкий коаксиальный кабель, поэтому часто встречаются названия «тонкая» Ethernet или «тонкий коаксиал».

Сети, построенные на стандарте Ethernet 10Base-2, характеризуются простотой и низкой стоимостью, поэтому их удобно использовать в качестве стартовой площадки для организации домашней или офисной сети.

Для соединения компьютеров в сеть используется коаксиальный кабель, который прокладывается по ходу расположения компьютеров. Чтобы заглушить конечный сигнал (избавиться от ухода сигнала в никуда), применяются специальные заглушки-терминаторы, которые устанавливаются на обоих концах центрального кабеля.

Для подключения кабеля к сетевой карте используется специальный разъем (Т-коннектор), который врезается в центральный кабель. Одним концом он соединяется с BNC-коннектором на выходе сетевой карты, а два другие служат для соединения центрального кабеля.

Эта реализация относится к топологии «общая шина» и работает на скорости 10 Мбит/с. Это «сестра» предыдущего стандарта. Для создания сети используется толстый коаксиальный кабель, поэтому этот стандарт иногда называют «толстая» Ethernet или «толстый коаксиал».

Как и в случае с Ethernet 10Base-2, сети данного стандарта – дешевая альтернатива хорошей сети. Основные отличия Ethernet 10Base-5 от Ethernet 10Base-2 – увеличенная до 500 м длина сегмента и большее количество рабочих станций. Остальные характеристики идентичны.

Ethernet 10Base-T относится к топологии «звезда» и работает на скорости 10 Мбит/с. Для создания сети используется неэкранированная телефонная витая пара.

Несмотря на преимущества топологии «звезда», данный тип сети встречается редко из-за использования чувствительного телефонного кабеля.

В отличие от сетей стандарта Ethernet 10Base-2, сети Ethernet 10Base-T более защищены, и в них легче локализировать неисправность.

Сеть стандарта Fast Ethernet 100Base-TX – «старшая сестра» сети, использующей стандарт Ethernet 10Base-T. Данный стандарт также подразумевает использование топологии «звезда», но отличается скоростью передачи данных (100 Мбит/с).

Аналогично Ethernet 10Base-T, сеть Fast Ethernet 100Base-TX строится на основе кабеля «витая пара», однако с использованием отдельных пар проводов для передачи и приема данных. При этом могут применяться как неэкранированные, так и экранированные провода, на которые накладывается единственное ограничение – они должны быть скручены по всей длине, кроме концов (1–1,5 см), к которым присоединяются коннекторы.
