Материнские платы обычно имеют два последовательных порта, которые обозначают либо COM1 и COM2, либо SERIAL 1 и SERIAL 2 (рис. 10.8). Однако сегодня устройства, использующие данный интерфейс, встречаются нечасто, поэтому все больше материнских плат оборудуются одним портом COM.

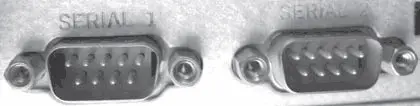

Рис. 10.8.Последовательные порты

Этот порт также является «старожилом» и занимает примерно ту же строку, что и последовательный. Параллельный (LPT) порт передает сигнал в двух направлениях по параллельным (что и так ясно из названия) линиям. Данные порты появились одними из первых и сохранились до сих пор (честь им и хвала за это). Скорость передачи данных через параллельный порт колеблется от 800 Кбит/с до 16 Мбит/с (достаточно средние значения скорости). Чаще всего этот порт используется для подключения принтеров, но также может применяться для связи двух компьютеров между собой. Обычно такие порты на материнской плате обозначаются либо LPT, либо PARALLEL (рис. 10.9).

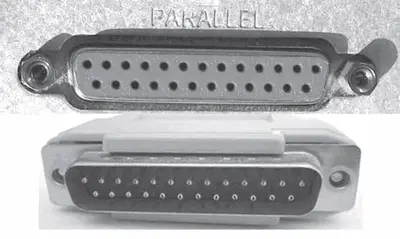

Рис. 10.9.LPT-порт (сверху) и соединительный разъем к нему (снизу)

Переходим ко второй строке нашего хит-парада.

PS/2 – это еще один представитель семейства параллельных портов. Он используется для подключения клавиатуры и мыши, то есть вытеснил с этого поприща порты AT/MIDI, отправив их на последнее место нашего хит-парада. На материнской плате вы легко найдете два разъема PS/2 (рис. 10.10).

Рис. 10.10.Порты PS/2

Как правило, порт для мыши зеленого цвета, а для клавиатуры – фиолетового. Необходимо помнить, что подключать устройства к PS/2-портам нельзя при включенном питании, – контроллер устройства может перегореть.

А мы переходим к первому месту нашего хит-парада!

USB (Universal Serial Bus – универсальный последовательный порт) является абсолютным лидером. В наши дни без этих портов не может обойтись ни один уважающий себя компьютер. Практически любые устройства, подключаемые к другим портам, имеют юсбишные (словечко такое, разговорное) аналоги (рис. 10.11).

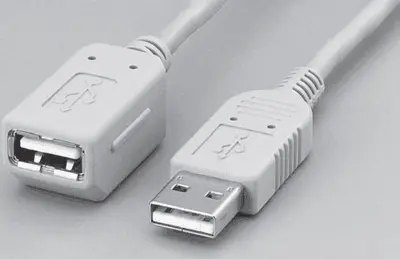

Рис. 10.11.USB-разъем

Растущая популярность USB-устройств привела к появлению в 2000 году аналогичного, но более быстрого порта. Старый, во избежание путаницы, назвали USB 1.1, а новый – USB 2.0. Внешне они не различаются, разница только в скорости.

Причина широкой популярности USB-портов заключается в их нескольких очевидных преимуществах по сравнению с предшественниками.

• Поддержка технологии Plug and Play.Благодаря этой технологии компьютер самостоятельно находит драйвер только что подключенного устройства, обращаясь к пользователю только при крайних затруднениях.

• Возможность «горячего» подключения.Помните, мы говорили, что любое устройство нужно подключать к компьютеру только в выключенном состоянии того и другого. Так вот, для USB-устройств можете игнорировать наши умные советы.

• Высокая скорость обмена информацией.Естественно, все в этом мире относительно, особенно понятие «высокая скорость». Порт USB 1.1 передавал данные со скоростью 12 Мбит/с, а USB 2.0 – уже 480 Мбит/c!

• Поддержка гирляндных соединений.На один порт USB вы сможете подключить несколько устройств, используя, например, концентратор USB. Или приобрести, скажем, USB-клавиатуру с собственными USB-разъемами. Можно подключить клавиатуру к компьютеру, а прочие USB-устройства – к клавиатуре.

• Обеспечение устройства электропитанием.Порт USB одновременно обеспечивает подключенное устройство электропитанием.

В последнее время все большую популярность приобретают разработанный компанией Apple интерфейс IEEE 1394 (рис. 10.12), известный обычным пользователям как FireWire (что в буквальном переводе с английского означает «огненный провод»). Шина FireWire способна передавать информацию со скоростью 400 Мбит/с, поэтому через порты FireWire к компьютеру обычно подсоединяют различные видеоустройства. Посредством этих портов вы также можете подключить два или несколько компьютеров друг к другу, образовав самую настоящую компьютерную сеть с высокой скоростью обмена данными.
