• Speaker-out/Subwoofer (выход на колонки/сабвуфер) – стереовыход, в отличие от Line-out имеющий усилитель. К такому разъему можно подключить пассивные колонки (не имеющие усилителя) или сабвуфер. Некоторые пользователи думают, что если подключить к такому выходу активные колонки, то сигнал станет лучше. Однако это не так. В результате качество звучания вас неприятно удивит. Данный разъем имеет оранжевый цвет.

• S/PDIF (Sony/Philips Digital Interface Format) – разъем, который может находиться как на внешней стороне звуковой карты, так и на самой плате (то есть внутри системного блока). Он позволяет подключать к компьютеру внешние аудиоустройства, например DVD-проигрыватель или домашний кинотеатр. Сигнал через такой разъем выводится в цифровом виде, что исключает появление шумов, присущих аналоговым устройствам.

На всякий случай

Некоторые звуковые карты для экономии места на внешней панели имеют одно специальное гнездо, к которому подключается внешнее устройство с несколькими разъемами сразу: S/PDIF, Line-in/out и MIDI. Не пугайтесь, если не обнаружите знакомых разъемов, просто посмотрите в коробке от звуковой карты, где-то должно быть дополнительное устройство.

• CD-in (MPC-3 CD-вход) – специальный разъем, позволяющий передавать аудиокарте информацию от привода компакт-дисков в аналоговом формате. Если производители звуковой карты соблюдали все правила, его цвет черный или белый.

• MPC-3 Aux-in (вход внешнего устройства) – разъем для подключения других устройств (например, второго привода компакт-дисков). Внешне очень похож на CD-in.

• MPC-3 Modem-in/out (вход-выход для подключения модема) – данный разъем используется для подключения модема. Этот разъем зеленого цвета. Обычно в нем нет необходимости, если только вы не собираетесь слушать треск модема через колонки или не планируете устраивать телеконференции через Интернет.

• Разъем для подключения разных дочерних плат – имеет самый большой размер. Очень похож на IDE (помните, как у винчестера?). Дочерние платы, подключенные к звуковой карте для расширения ее возможностей. Этим пользуются специалисты, работающие со звуком.

Перед тем как рассмотреть «внутренности» звуковой платы, изучим основные понятия цифровой звукозаписи.

Аналоговые – это такие сигналы, параметры которых изменяются непрерывно (а не скачкообразно) с течением времени, то есть количество значений какого-нибудь параметра аналогового сигнала (например, амплитуды) в общем-то бесконечно. Звуковые волны (звук) являются типичным представителем аналоговых сигналов.

Дискретный сигнал, в свою очередь, описывается конечным количеством разделенных во времени параметров. Процесс оцифровки сигнала сводится к замене непрерывной функции параметров к конечному набору так называемых выборок – замеров значения параметра сигнала, производимых через определенные промежутки времени (рис. 5.4).

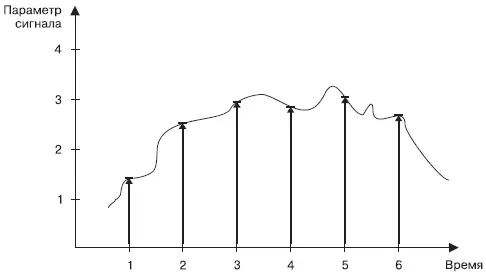

Рис. 5.4.Оцифровка аналогового сигнала

Как можно увидеть на рис. 5.4, все точки кривой, расположенные между выборками (например, между выборками 5 и 6), не попадут в оцифрованную версию сигнала. Таким образом, можно сделать вывод, что чем больше будет выборок, тем точнее (качественнее) оцифруется сигнал.

Определение

Количество выборок в единицу времени называется частотой дискретизации. Частота дискретизации измеряется в килогерцах.

Преобразование аналогового сигнала в цифровой осуществляется специальным устройством, которое называется аналого-цифровой преобразователь (АЦП). Для обратного преобразования цифрового сигнала в аналоговый используется цифро-аналоговый преобразователь (ЦАП).

Какими параметрами определяется качество оцифрованного звука? Мы уже выяснили, что качество зависит от частоты дискретизации. Существует даже специальная теорема Котельникова, согласно которой частота дискретизации должна быть в два раза выше частоты колебаний самой высокой составляющей звукового сигнала. Если учесть, что звуки самого высокого тона, которые способно распознать человеческое ухо, имеют частоту около 20 кГц, [13]то хорошее качество оцифрованного звука достигается при использовании частоты дискретизации 44 кГц.

Наверняка вы знаете, что звуковые волны характеризуются следующими параметрами: высотой тона (то есть частотой колебаний), громкостью (то есть амплитудой колебаний) и тембром (качеством звука, придающим звучанию индивидуальную окраску). Тембр звука зависит от состава звукового сигнала. Дело в том, что реальные окружающие нас звуки состоят из огромного количества наложенных друг на друга звуковых волн. Звуковая волна, имеющая наиболее низкую частоту в таком «звуковом пакете», называется основным тоном . Звуковые волны «пакета», распространяющиеся с более высокими частотами, называются обертонами.
