Если идентификация данных в оперативной памяти осуществляется с помощью определения номеров столбца и строки, в которых находится нужная ячейка с информацией, то для жестких дисков разработана так называемая спецификация P-CHS. [9]

Разобраться с ней очень просто. Во-первых, каждый диск разбивается на концентрические окружности, называемые дорожками (треками). Именно на дорожки записываются данные, и именно над ними парят головки. Дорожки нумеруются, начиная от внешней (нулевой трек). Головки, в свою очередь, тоже нумеруются, начиная с нулевой.

Вертикальная совокупность дорожек, имеющих один и тот же номер, образует цилиндр.

Каждая дорожка дробится на равные сегменты, называемые секторами , – это небольшие участки поверхности вдоль дорожки, содержащие 512 байт информации. Секторы также нумеруются, начиная с первого.

Таким образом, спецификация P-CHS позволяет найти данные по комбинированному номеру, состоящему из номеров головки, цилиндра и сектора.

В настоящее время вы можете встретить три вида жестких дисков в зависимости от их интерфейса (способа подключения к материнской плате).

• SCSI (Smart Computer Systems Interface – системный интерфейс малых компьютеров). Данный интерфейс (кстати, его название читается как «скази», хотя это и противоречит правильному английскому произношению) был создан в 1986 году и предназначен для подключения к компьютеру различных устройств, в том числе винчестеров (рис. 4.11).

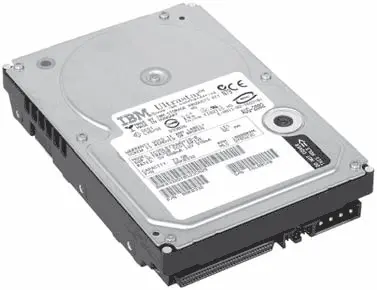

Рис. 4.11.Винчестер с интерфейсом SCSI

SCSI отличается высокой скоростью передачи данных (до 320 Мбайт/с), низкой нагрузкой на процессор и возможностью одновременного подключения до 15 устройств (как внутренних, так и внешних). Но есть два маленьких «но». Во-первых, сам SCSI-винчестер стоит намного дороже, чем жесткие диски других видов. А во-вторых, к такому жесткому диску придется допонительно покупать SCSI-контроллер, а он тоже очень дорогой. По причине дороговизны винчестеры с интерфейсом SCSI практически не встречаются у обычных пользователей. Как правило, их можно обнаружить на серьезных машинах в солидных фирмах. Вот если вы когда-нибудь начнете серьезно работать с видео, тогда и будет смысл задуматься о SCSI. А пока просто запомните, что существует такой интерфейс.

• Интерфейс ATA (Advanced Technology Attachment) был создан в качестве альтернативы SCSI. Его разновидность PATA (Parallel ATA) используется для подключения так называемых IDE [10]– устройств, имеющих встроенный контроллер (см. рис. 4.10). Это означает, что для IDE-диска не нужно отдельно покупать контроллер, в отличие от SCSI.

ATA-интерфейс получил широкое распространение, так как намного дешевле и проще, чем SCSI. Именно поэтому большинство производителей материнских плат интегрируют в свою продукцию разъемы именно для IDE-устройств (см. рис. 3.10).

Следует отметить, что ATA-интерфейс имеет и ряд недостатков:

– несколько меньшую производительность – наиболее быстрые спецификации интерфейса UltraATA/100 и UltraATA/133 позволяют осуществлять передачу данных со скоростью 100 и 133 Мбайт/с соответственно (сравните со скоростью SCSI);

– невозможность подключения более четырех устройств;

– невозможность подключения внешних устройств.

Однако смеем предположить, что многие пользователи этих минусов просто не заметят. Поэтому именно такими жесткими дисками укомплектовано большинство домашних компьютеров. И хотя на смену им уже приходят представители следующего поколения, вы наверняка неоднократно будете иметь дело именно с IDE-дисками.

В процессе совершенствования жесткие диски IDE обзавелись еще одним приятным качеством – режимом DMA (Direct Memory Access – прямой доступ к памяти). Скажем несколько слов и о нем.

Дело в том, что раньше обмен информацией между винчестером и оперативной памятью происходил при участии процессора. Сами понимаете, что лишние хлопоты отнюдь не ускоряли его работу. Режим DMA позволяет жесткому диску и оперативной памяти обмениваться данными напрямую. Процессор в этот момент занимается другими важными делами, и все довольны. Режим DMA поддерживают все современные винчестеры. Так что волноваться из-за его отсутствия стоит только в случае покупки подержанного жесткого диска.

• SATA (Serial ATA) – новая технология, которая, несомненно, вытеснит ATA (рис. 4.12). В настоящее время интерфейс SATA позволяет передавать данные со скоростью 150 Мбайт/с, но разработчики обещают, что скоро увеличат этот показатель до 600 Мбайт/с.
