Тут кто-то скажет: «А у меня на компьютерном столе есть еще колонки, принтер, сканер и это… Не знаю, как называется эта штуковина». Согласимся с данным утверждением, к тому же его вполне можно считать удачной подводкой к двум основным определениям этого раздела.

Определения

Внутренние (встроенные) устройства – это компоненты компьютера, находящиеся внутри системного блока.

Внешние устройства – это приспособления, работающие вне системного блока (к последнему они, как правило, подключаются с помощью различных соединительных проводов).

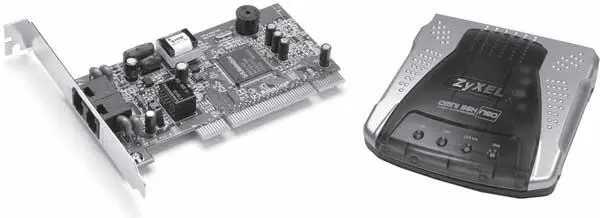

Необходимо добавить, что некоторые внутренние устройства (например, модем) имеют внешние аналоги (рис. 3.1). Как правило, внешние устройства стоят дороже (поскольку им необходим собственный корпус, источник питания, соединительный кабель и т. д.), но зато их можно подключить в считанные минуты, не разбирая корпус системного блока.

Рис. 3.1.Внутренний (слева) и внешний (справа) модемы

В следующих разделах и главах рассматриваемой части мы подробно и обстоятельно познакомимся с большинством комплектующих компьютера. Для облегчения понимания начнем с внутренних устройств (или устройств, которые чаще встречаются как внутренние), а затем перейдем к внешним. Готовы? Поехали!

Как говаривал Антон Павлович Чехов: «В человеке должно быть все прекрасно: и лицо, и одежда, и душа, и мысли». Перефразируя слова классика, осмелимся утверждать, что в компьютере все должно быть работоспособным: и монитор, и корпус, и материнская плата, и процессор.

Насладившись глубокомысленностью данного высказывания, приступим к изучению основных устройств компьютера. Начнем, как и обещали, с комплектующих, входящих в состав системного блока, то есть с внутренних устройств. Краткое знакомство с некоторыми из них уже состоялось, а с отдельными представителями мы встретимся впервые.

В большинстве книг компьютерной тематики разговор о комплектующих начинают, как правило, с процессора. Наверное, это оправданно, но, на наш взгляд, проще начинать с чего-то большого, что сразу бросается в глаза и что можно потрогать руками. Корпус в этом плане идеально подходит.

Думаем, интуитивно понятно, что корпус – самая большая и заметная часть системного блока. Иначе говоря, корпус – это внешняя оболочка «системника», снабженная блоком питания, а также необходимыми секциями для крепления внутренних устройств.

Как правило, при покупке компьютера к выбору корпуса относятся довольно легкомысленно (лишь бы подходил по цвету или поражал воображение необычным дизайном). А между тем именно от корпуса во многом зависит будущая работоспособность всего компьютера.

Техника безопасности

Периодически мы будем рекомендовать вам заглядывать внутрь своего системного блока. Будьте осторожны! Все манипуляции необходимо проделывать только с выключенным из сети компьютером! А еще лучше, если на первых порах вы не будете ничего разбирать, а ограничитесь просмотром приведенных в книге рисунков.

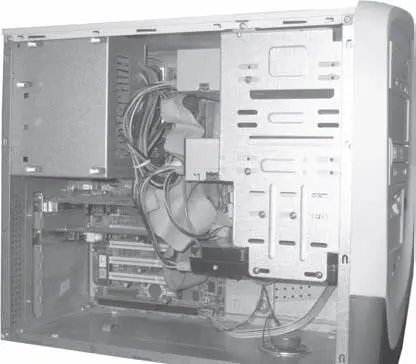

Если снять с корпуса боковые панели, внутри можно увидеть много интересного (рис. 3.2).

Рис. 3.2.Сколько проводов! Самое время испугаться

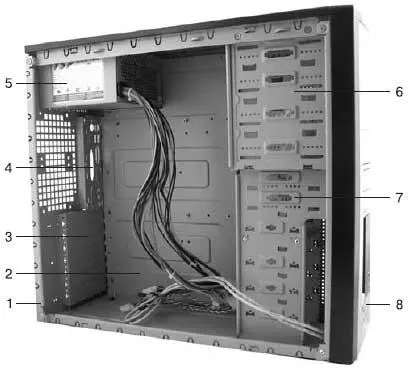

Однако если вытащить все внутренние комплектующие, «проживающие» в системном блоке, то строение корпуса можно рассмотреть более детально (рис. 3.3).

Рис. 3.3. Корпус системного блока (вид почти сбоку)

Предостережение

Не пытайтесь разобрать свой системный блок до состояния «голого» корпуса. Собрать его обратно вы сможете, только прочитав эту книгу до конца.

Цифрами на рисунке обозначены основные части корпуса.

1. Рама – представляет собой металлический каркас, на котором крепятся все устройства.

2. Панель для крепления материнской платы. Здесь, пожалуй, все понятно – на этой панели закрепляется материнская плата. Осталось выяснить, что это такое.

Определение (несколько опережающее события)

Материнская плата (motherboard) – устройство, объединяющее все внутренние комплектующие компьютера и следящее за их работой.
