Джереми Блум - Изучаем Arduino - инструметы и методы технического волшебства

Рис. 14.8. Параметры Xi veli API key и Feed ID

В этом разделе вы найдете Feed ID (первый параметр) и Xively API key (второй параметр) для вставки в код программы. Далее приведены строки, которые нужно обновить соответствующими значениями.

Замените MAC-адрес:

// MAC-адрес вашего адаптера Ethernet

byte mac[] = { 0xDE, 0xAD, 0xВЕ, 0xEF, 0xFE, 0xED };

Замените Xively API Кеу своим значением:

// Ваш Xively API key

char xivelyKey[] = "YOUR_XIVELY_API_KEY";

Замените Feed ID (15552 в примере) своим значением:

// Feed ID

XivelyFeed feed(15552, datastreams, 1 /* номер потока */);

В листинге 14.3 приведен полный код программы.

Листинг 14.3. Загрузка потока данных в Xively - xively.ino

#include

#include

#include

#include

// MAC-адрес Ethernet-адаптера

byte mac[] = { 0x90, 0xА2, 0xDA, 0x00, 0x4A, 0xE0 };

- 321 -

// Ваш Xively АР! key

char xivelyKey[] = "qkjXSloUKqbCG-hqh3fw4WisdvOSAKx4ZXZYSWhGUWdxcz0g";

// Аналоговый контакт для подключения датчика

int sensorPin = 2;

// Строка для идентификаторов потока

char sensorId[] = "sensor_reading";

XivelyDatastrearn datastrearns[] = {

XivelyDatastrearn(sensorId, strlen(sensorId), DATASTREAM_FLOAT),

};

// Feed ID

XivelyFeed feed(1242622121, datastrearns, 1 /* number of datastrearns */);

EthernetClient client;

XivelyClient xivelyclient(client);

void setup()

{

// Запуск последовательного порта

Serial.begin(9600);

Serial.println("Starting single datastrearn upload to Xively... ");

Serial.println();

while (Ethernet.begin(rnac) != 1)

{

Serial.println("Error getting IP address via DHCP, trying again... ");

delay(15000);

}

}

void loop()

{

int sensorValue = analogRead(sensorPin);

datastrearns[OJ.setFloat(sensorValue);

Serial.print("Read sensor value ");

Serial.println(datastrearns[O).getFloat());

Serial.println("Uploading it to Xively");

int ret = xivelyclient.put(feed, xivelyKey);

Serial.print("xivelyclient.put returned ");

Serial.println(ret);

Serial.println();

delay(15000);

}

Загрузите программу в плату Arduino, и все будет готово к передаче данных. При первом подключении Arduino сервер Xively автоматически добавляет выдачу данных на веб-странице, открытой вами ранее.

В программе вы создаете объект, который содержит всю информацию о вашем потоке. Данные представлены в виде массива datastrearns [], содержащего имя дат

- 322 -

чика и тип значений (в данном случае float). Объект XivelyFeed содержит идентификатор потока, информацию о потоке данных и количестве потоков данных, которые находятся в массиве.

Отображение данных на веб-странице

Данные будут передаваться сразу после загрузки программы в плату Arduino. Если вы не видите возвращенный статус "200" в мониторе последовательного порта, то, вероятно, ошиблись при копировании параметров Xively API key или Feed ID. Проверьте эти значения и повторите попытку. Если все работает, вернитесь на сайт Xively, поток данных sensor_reading теперь должен автоматически обновляться каждые 15 с. Нажмите на ссылку sensor_reading, и вы увидите график значений, поступающих от фоторезистора. Через некоторое время график может выглядеть примерно так, как показано на рис. 14.9. Вот и все, что нужно сделать. Плата Arduino будет продолжать отправлять данные и обновлять информацию на сервере

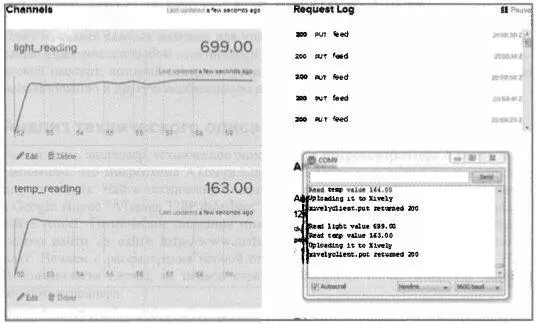

Рис. 14.9. Отображение значений фоторезистора на сайте Xively

Один датчик, отображающий поток в Xively, это здорово, но может вы хотите добавить больше датчиков? К счастью, это сделать очень легко. Помимо фоторезистора, установим на плате Arduino датчик температуры. Можно добавить любой другой датчик, включая цифровые датчики I 2C и SPI.

- 323 -

Добавление аналогового датчика температуры добавим простой аналоговый датчик температуры ТМР36 (см. главу 3), подсоединив его к аналоговому контакту 3, как показано на рис. 14.10.

Рис. 14.10. Добавление аналогового датчика температуры ТМР36

Добавление показаний датчика в поток

Теперь нужно вставить данные от нового датчика в поток данных, отправляемых на сервер Xively. По сути, в коде программы нужно просто прибавить дополнительный поток данных везде, где указан первый поток данных. Вы также можете переименовать потоки с идентификаторами datastream на более понятные, например light_reading и temp_reading. Код листинга 14.4 похож на предыдущий, но теперь у нас два потока данных. Параметры Xively API key, Feed ID и MAC-адрес такие же, как в предыдущей программе.

Листинг 14.4. Загрузка потока данных в Xively от нескоьких датчиков - xively2.ino

#include

#include

#include

#include

- 324 -

// MAC-адрес вашего адаптера Ethernet

byte mac[] = { 0x90, 0xA2, 0xDA, 0x00, 0x4A, 0xE0 };

// Your Xively key to let you upload data
